VBY重型蝶阀通常适用于控制大流量、低压差流体，阀流道为直通型，具有自洁作用。VBY重型蝶阀适用于料浆流体。阀结构简单、成本低、安装空间小。执行机构配用气缸式执行机构和电动执行机构。
VBY重型蝶阀符合GB/T4213-2008标准。

VBY重型蝶阀规格
阀体形式：扁平式铸造阀体
公称通径：DN100～2000mm，G4”～80”
额定CV值：265～64500
公称压力：PN1.6MPa，ANSI150，JIS10K
流体温度：-45～+450℃
连接方式：法兰式 ：RF；对夹式
阀体材质：SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
阀板材质：SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
密封环材质：SUS304，SUS304L，SUS 316，SUS 316L
可调比：50：1
流体特性：近似等百分比
阀座泄漏量：8.8%～1.1%×CV
执行机构：气动式 DA(SR)、AW、HA、VP，电动式 EI、M8000

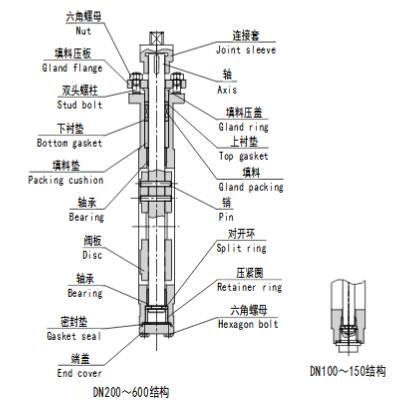

VBY重型蝶阀阀体结构
