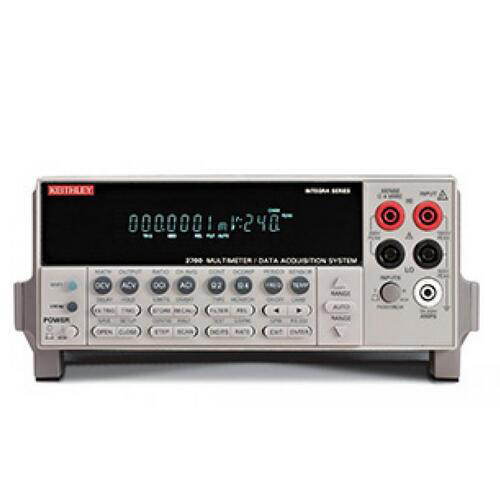

Keithley 2701型数字万用表
2701型数字万用表，数据采集，数据记录系统，带2个插槽，支持以太网功能，是一款将精密测量、程控开关和控制功能集成在一个紧凑的机箱内，可用于安装于机架上的应用或者台面应用。这些高性价比、高性能的测试平台可替代分立的数字多用表与开关系统、数据记录仪/记录器、插卡式数据采集设备和VXI/PXI系统。Integra系列的插卡式开关/控制模块为广泛的工业应用提供了出众的灵活性和测试效率。 系统建造商可以创建综合具备了出色的多通道数、单通......
产品描述
2701型数字万用表，数据采集，数据记录系统，带2个插槽，支持以太网功能，是一款将精密测量、程控开关和控制功能集成在一个紧凑的机箱内，可用于安装于机架上的应用或者台面应用。这些高性价比、高性能的测试平台可替代分立的数字多用表与开关系统、数据记录仪/记录器、插卡式数据采集设备和VXI/PXI系统。Integra系列的插卡式开关/控制模块为广泛的工业应用提供了出众的灵活性和测试效率。
系统建造商可以创建综合具备了出色的多通道数、单通道成本和系统性能的测试解决方案，这些方案是任何其他单机箱测量系统所无法比拟的。输入模块具有高度的灵活性，其数量可以从20变化到200个（双刀开关），可给待测器件提供激励，完成信号的路由，控制系统组件，而且能够实现多达14种精密测量功能。2701型数字万用表具备可靠的数字I/O功能可以实现与其他自动化设备之间的触发与互连，以及超限报警输出功能。2701型数字万用表所高达500通道/秒的扫描速率（单通道可达3500次读数/秒）大大提高了测试产能。
2701型数字万用表以太网端口采用业界标准的TCP / IP Socket接口。它提供了高达100Mbit/s的数据传输速率，而且允许硬连线系统里的仪器与很近的计算机或者网络集线器间的距离高达100米，在无线以太网系统里这一距离则达到几英里。控制PC和仪器之间的较大距离仅受网络规模的限制。该仪器还提供了一个内置的诊断Web网页，以方便远程访问2701型仪器。在微软IE浏览器的统一资源定位符（URL）栏中输入仪器的IP地址，将实现与2701型的通信及对2701型的控制。该网页允许用户阅读和设置网络参数，如IP地址、子网掩码、网关、MAC地址、校准日期，以及从2701型发送命令和查询数据。
2701型数字万用表的温度测量
集成系列主机带有内置信号调节功能和300V隔离能力，支持三种主要类型的温度传感器：热电偶，电阻温度探测器（RTD）和热敏电阻。要开始使用一个传感器，只需把它连接到仪器上，仪器就可以完成余下的工作。如果热电偶损坏或断开，仪器会提醒操作员。主机还支持三种冷端补偿（CJC）的方法：自动的（内置）、外部的（内置）和模拟的。
内置的测量功能包括：
DCV • ACV • DCI • ACI
电阻（2- 或4-线，偏置补偿可选）
干电路欧姆（20mV钳位），仅适用于2750型
温度（热电偶，电阻温度探测器（RTD）或热敏电阻）
频率/周期
连通性
2701型数字万用表基本参数：
差分输入通道数：80
矩阵交叉点：96
欧姆分辨率：100 μΩ
干电路欧姆（20mV 钳位）：否
插槽数量：2个
内存缓冲器读数：450,000读数
尺寸（2U 的高度）：半机架宽
通信接口：以太网, RS-232
扫描速率（内存）：500/s
扫描速率（电子通道）：440/s
较大内部触发速率：2800/s
较大外部触发速率：2000/s
本文来自银飞
