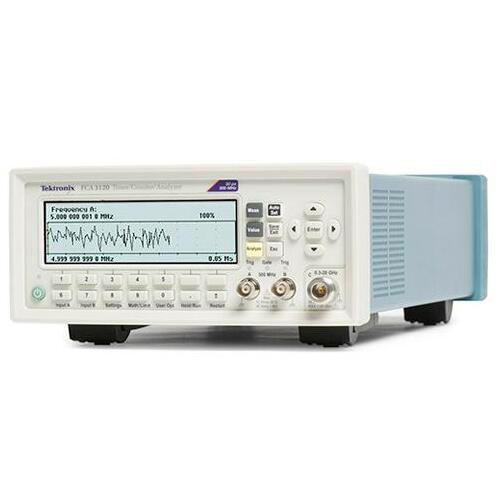

Tektronix FCA3100频率分析仪
Tektronix的 FCA3100频率分析仪 提供高达20GHz的测量,将许多种功能装入一台功能丰富的仪器内。具备新台阶的分辨率,可以捕获非常小的频率和时间变化。提供业内很全面的分析模式,包括测量统计、直方图和趋势图,让您拥有快速准确分析信号所需的工具。为保证正确测量艾伦偏差, FCA3100频率分析仪 提供了零死区时间 测量技术,并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。 Tektronix FCA3100频率分析仪......
产品描述
Tektronix的FCA3100频率分析仪提供高达20GHz的测量,将许多种功能装入一台功能丰富的仪器内。具备新台阶的分辨率,可以捕获非常小的频率和时间变化。提供业内很全面的分析模式,包括测量统计、直方图和趋势图,让您拥有快速准确分析信号所需的工具。为保证正确测量艾伦偏差,FCA3100频率分析仪提供了零死区时间 测量技术,并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。
Tektronix FCA3100频率分析仪在一台多功能仪器中提供了许多不同的功能。FCA系列拥有业内领先的频 率和时间分辨率,标配深内存及到内存每秒250k 样点的快速 数据传送速率。此外,多参数显示功能可以与主要测量数据一 起显示辅助测量数据,一目了然地提供您需要的结果。由于业 内很完善的分析模式,包括测量统计、直方图和趋势图,您可 以获得所需工具,迅速准确地分析信号。
FCA3100频率分析仪的主要性能指标
400 MHz、3 GHz 和20 GHz 型号手动触发模式下300- 400 MHz
多达3 条输入通道
50 ps (FCA3100)单次时间分辨率
12 位/ 秒频率分辨率
0.001° 相位分辨率
3 mV 或更好的电压分辨率
选配 5×10–8高稳定性时基
FCA3100频率分析仪测量吞吐量
通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速率
每秒单独触发多达650 项测量
提供的功能和特点
总计测量
多参数显示
趋势图模式
测量统计模式
直方图模式
艾伦偏差
零死区时间频率/ 周期测量
在测量期间通过USB/GPIB 总线连续传送数据流
可编程脉冲输出,从0.5 Hz 到50 MHz
连接
后面板提供了USB 设备端口和GPIB 端口,快速连接PC
GPIB接口支持全面兼容SCPI的编程能力,并提供了仿真模式,可以即插即用更换现有的ATE 系统
外部告警输入
10 MHz 参考振荡器输出
标配National Instrument 的LabVIEW SignalExpressTMTE限定版软件,连通工作台
选配时间ViewTM 调制域分析软件
