PSS系列模拟断路器装置
PSS系列模拟断路器装置，这款PSS系列模拟断路器装置是有四款不同的型号，PSS系列模拟断路器装置动作精准，而且性能非常的可靠，加上它的动作次数不受限制，完全属于新型的产品阿，因为PSS系列模拟断路器装置的出现，使很多仪器上模拟短路的问题都可以进行解决，不仅提高了测试的质量，更提高了效率，可以大大提高试验的正确性与完整性，较大限度地降低实际断路器的动作次数、提高使用寿命。PSS系列型断路器模拟装置外形结构为便携式，适用......
产品描述
PSS系列模拟断路器装置，这款PSS系列模拟断路器装置是有四款不同的型号，PSS系列模拟断路器装置动作精准，而且性能非常的可靠，加上它的动作次数不受限制，完全属于新型的产品阿，因为PSS系列模拟断路器装置的出现，使很多仪器上模拟短路的问题都可以进行解决，不仅提高了测试的质量，更提高了效率，可以大大提高试验的正确性与完整性，较大限度地降低实际断路器的动作次数、提高使用寿命。PSS系列型断路器模拟装置外形结构为便携式，适用于现场试验使用；PSS01B型断路器模拟装置外形结构为面板安装式，面板尺寸19 3U机箱设计，可与数字仿真系统、数字实验室等设备配套使用。

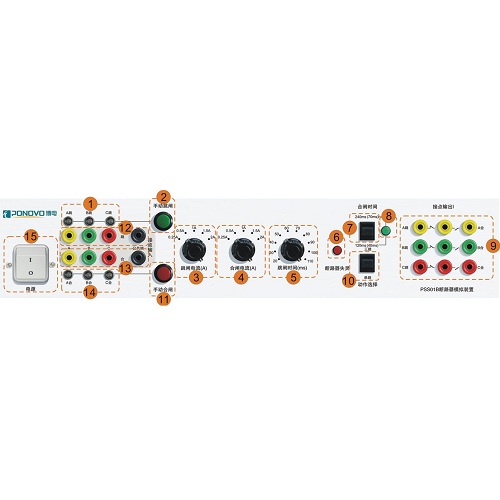

PSS01正面图
PSS01、PSS01B模拟断路器装置
模拟断路器的操作电压：兼容DC 220V,110V；
跳闸时间：可设置为20mS～110mS(20mS、30mS、40mS、50mS、60mS、70mS、80mS、90Ms、100Ms、110mS共10档)；
合闸时间：可设置为40mS、70mS、120mS、240mS；
开出量：断路器有两组三相常开、常闭空接点输出，接点相互独立；
接点容量：AC-5A/220V ，DC-0.5A/220V；
跳、合闸线圈电流：每相0.25A～2A(0.25A、0.5A、1A、1.5A、2A共5档)，可分别将跳、合闸线圈相与相并联得到较大6A的跳、合闸电流；
可模拟断路器失灵;
尺寸和重量：436mm 252mm 86mm，5.8kg；
电源： AC 220V 10% 频率: 50Hz 工作电流小于0.5A。
PSS02系列
PSS02、PSS02B型模拟断路器装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按单回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为,作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备。
PSS系列模拟断路器装置其实说是4种型号，其实大致上来说可以分成两款型号的，就是PSS01还有02这两个款式，但是都是B以及没有B的区分，其实主要就是分别在他们测量是所选的功能不同，所以才会有这样的区分，和我们前面看到北京博电的产品其实都一样，一个产品有着至少两种以上的型号。所有的选择测量的范围以及测试的精度还有其它测量范围都是有着区别的。此文章来自压力校验仪。
PSS02系列
PSS02、PSS02B型模拟断路器装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按单回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为,作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备。

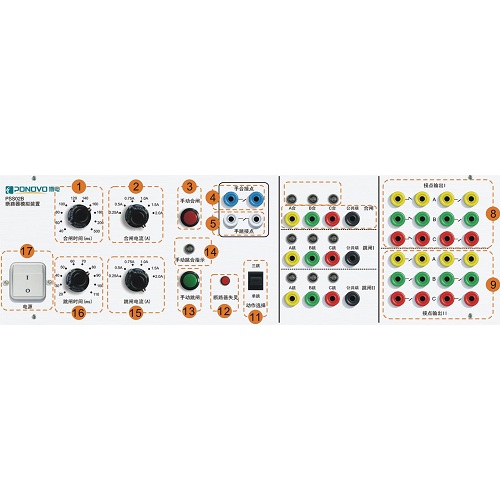

PSS02正面图
PSS02、PSS02B模拟断路器装置
开出量：
接点容量： DC 220V /0.5A，AC 220V/ 5A。
断路器位置输出接点:
断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相2对常开接点。
手合、手跳接点:
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时,接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
跳、合闸电流：
跳闸电流选择： 0.25A、0.5A、0.75A、1A、1.5A、2A。
跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍。
合闸电流选择： 0.25A、0.5A、0.75A、1A、1.5A、2A。
跳、合闸操作电压：DC 220V或DC 110V。
跳、合闸时间:
跳闸时间选择： 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms。
断路器失灵:
当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时2s后断开，再经20s后恢复有电流状态。
合闸时间选择：
40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms）。
当输入跳合闸电流超过30%整定电流时，可靠动作，小于30%整定电流时可靠不动。跳、合闸电流由跳、合闸时间控制自动切断。
当通过面板上的“手动合闸”和“手动跳闸”按钮来操作模拟断路器时，模拟断路器装置跳、合闸线圈中没有电流通过。
