Megger SVERKER900继电保护测试仪是一款二次测试继保的手动基础三相而设计的电测量工具，可满足配电变电站、可再生发电站和工业应用对三相测试能力日益增长的需求。SVERKER900继电器和变电站测试系统是工程师的理想的工作使用箱 ，可满足配电以及变电站等、可反复生成发电站和工业应用对三相测试能力日益增长的需求。MEGGER【SVERKER900继保与变电站测试系统】可进行继电保护测试、绘制CT励磁曲线、互感器变比、极性测试、阻抗测试等多种测试功能；能够同时输出三电流四电压信号，满足不同继电保护器测试需求。继电保护测试仪Megger SVERKER900可以进行各种一次侧的测试，通过三相电压通道和电流通道的串并联，很大输出为900V 交流电压和105A交流电流。 直观的用户界面显示在高清的LCD触摸屏上。 它具有电流和电压源的强大组合以及测量可能性的多功能性。 SVERKER900 专为保护设备的基本手动三相二次测试而设计。 此外，可以执行各种一次测试，因为电流和电压源可以串联和/ 或并联连接，以允许高达105A AC或 900V AC 的输出。 所有三个电流源和四个电压源都可以在幅度、相位角和频率方面进 行单独调整。 第四个电压源允许测试需要模拟母线的参考电压 的数字继电器。

继保与变电站测试系统SVERKER900产品介绍

变电站三相测试工具箱
●三电流通道+四电压通道
●独立运行
●结构坚固、可靠性高，适合现场使用
●单相测试很大输出900V电压和105A电流
●一次侧和二次侧测试
SVERKER 900继保与变电站测试系统是测试工程师的终极工具箱，满足了配电变电站、新能源发电站和工业上日益增长的三相测试需求。仪器带有一个直观的LCD触摸屏，拥有强大的电流源和电压源以及多样化的测试功能。
SVERKER 900是专为二次侧继保的手动基础三相的测试而设计的。除此之外，仪器也可以进行各种一次侧的测试，通过三相电压通道和电流通道的串并联，很大输出为900V 交流电压和105A交流电流。三个电流通道和四个电压通道中的每个通道都可以独立地调节输出参数的幅值、相角和频率。第四个电压通道可以模拟母线，从而完成数字保护的测试。

SVERKER900继电保护测试仪的应用

分布式和发电变电站的调试和维护
●继保：
机电继电器
静态继电器
数字继电器
自供电继电器
●绘制电流互感器励磁曲线
●电流和电压互感器变比测试
●CT电路的负载测量
●极性（方向）测试
●阻抗测量
●开关设备中的一次注入：
三相
单相
●检查 SCADA 通知和测量值
●接线检查
●带有电流互感器操作脱扣单元的继电器

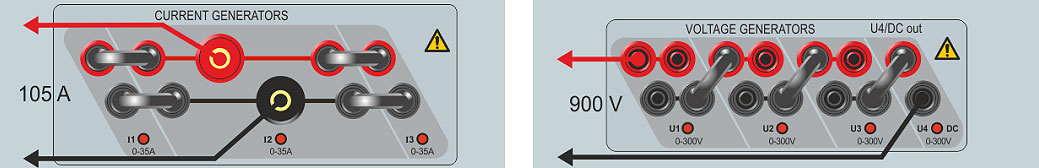

所有三个电流发生器并联。                                        所有四个电压发生器串联。

SVERKER 900继电器和变电站测试系统

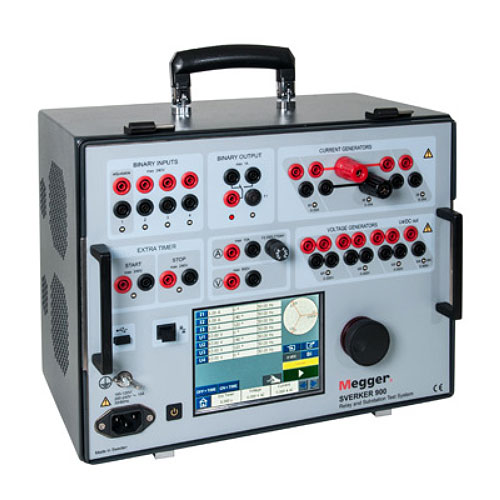

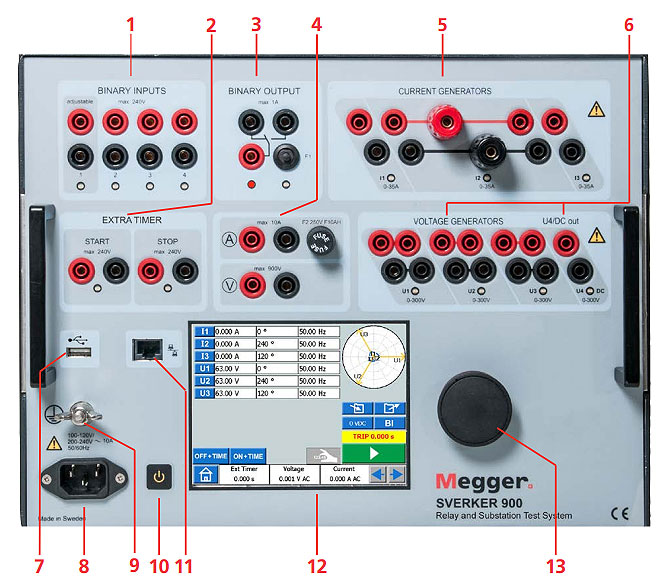

面板说明
1.开关量输入1–4：开关量输入是独立可编程的门电路，允许简单地选择所需 的电压或触点监控操作模式。 开关量输入1具有可选的阈 值电压。
2.外部计时器：计时器具有独立的启动和停止输入，可用于测量 SVERKER 启动的外部周期和序列。 测量的时间出现在显示屏上。 每个输入都可以设置为响应触点上电压（交流或直流）的 存在或不存在。
3.开关量输出：二进制输出用于模拟常开/常闭触点，以测试断路器故障方 案或类似的电力系统操作。 此外，它还可以用于切换 AC/ DC 电压和电流。
4.A和V：电流和电压由内置的电流表和电压表测量。 还可以测量电阻、阻抗、相角、功率和功率因数。 读数出现在显示屏上 。 这些仪表还可用于在外部电路中进行测量。
5.电流发生器：电流发生器可以单独、并联或串联使用。 电流发生器在测试期间不断向负载提供很大顺从电压，并 且量程变化是在负载下自动完成的。
6.电压发生器：电压发生器可以单独、并联或串联使用。
7.USB：用于外接键盘、鼠标、保存测试数据和更新内部软件。
8.电源接口
9.接地
10.开/关
11.以太网接口：对于授权的服务操作
12.触摸屏：5.7”液晶触摸屏
13.控制旋钮：用于设置电流、电压等参数值。

人机界面
前端 HMI 为用户提供了一种非常简单的方法来手动或半自动执 行测试，从在开关设备中进行简单的一次注入到更复杂的二次 继电保护测试。 通过使用内置的计算机操作系统和触摸屏简化 了操作。在测试变电站中几乎所有类型的继电器或一次设备时，前置 HMI 无需计算机。 提供直观的菜单屏幕和触摸屏按钮，可快速 轻松地选择所需的测试功能。 前端 HMI 包括用于保存测试和测 试结果的非易失性内置数据存储。 通过使用USB端口，可以在 SVERKER900和PC之间传输测试文件/结果。 测试文件以csv格式保存，以便与 Excel® 一起使用以创建报告。

所有输出均不受电源电压和频率突然变化的影响，并经过调节， 因此负载阻抗的变化不会影响输出。 所有电流和电压源/发电机都彼此电气隔离并与地面隔离。 所有的输出提供可变频率。

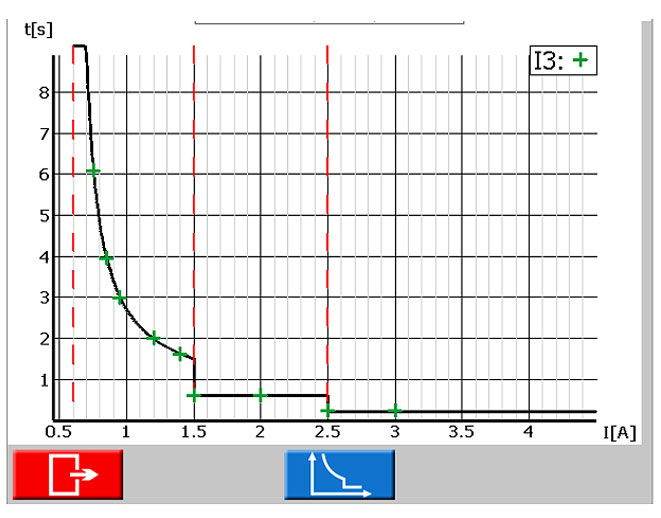

SVERKER 900测试工具

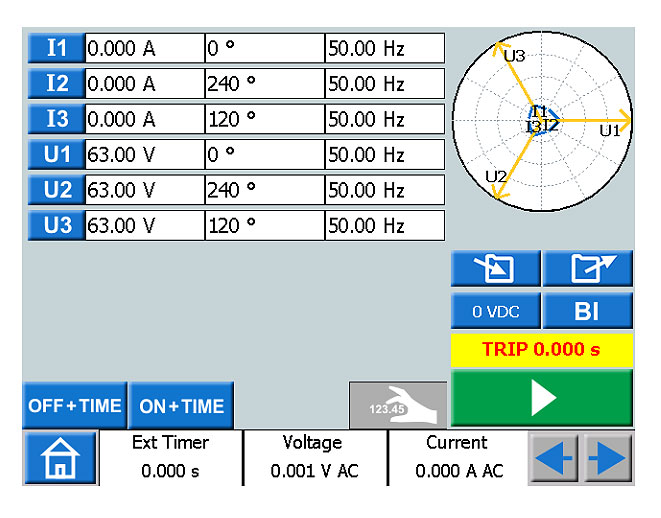

SVERKER 900包含一系列测试仪器，具体取决于要执行的测试类型。 使用不同的测试工具，您可以设置电压和电流发生器的输出，也可以使用控制旋钮来控制它们。
主要功能
●计时测试
●手动确定继电器触点的闭合和断开。
●一般：设置-注入-测量
●多重计时测试 (MTT) 测试和验证施加不同幅度的电流并测量相应的跳闸时间。
●连续电流模式：用于电流回路多次中断时的试验。

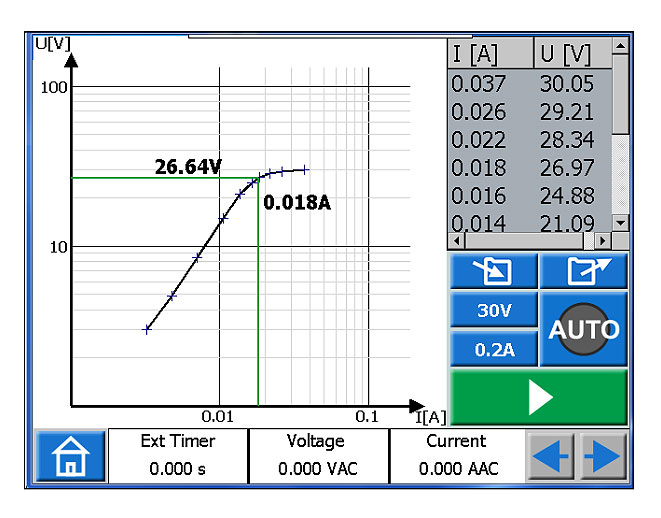

CT磁化功能
●测试以确定电流互感器的拐点电压。故障前 - 故障功能
●定时测试 - 主要用于测试需要在故障模拟之前模拟故障前状态的继电器。
●具有参考曲线 (IDMT) 反向确定很小时间的多重计时测试 (MTT)。测试和验证施加不同幅度的电流并测量相应的跳闸时间。
●参考曲线符合 IEC 60255-151:2009“过/欠电流保护的功能要求”。
斜坡功能
●自动确定闭合阈值
●时间测试，例如 测试 df/dt 继电器时
●频率斜坡符合 IEC 60255-181:2019“频率保护的功能要求”。
序列功能
●序列模拟，例如自动重合器，电机启动，重触发接地故障。
阻抗功能
●阻抗屏幕允许直接从所谓的阻抗平面测试继电器，从阻抗到电压和电流的转换由 SVERKER 900 自动完成。
●故障前和故障测试
●阻抗斜坡

带参考曲线的故障前-故障功能中的 MTT。

您可以从主要功能轻松运行一般测试。

在自动或手动模式下运行 CT 磁化功能。

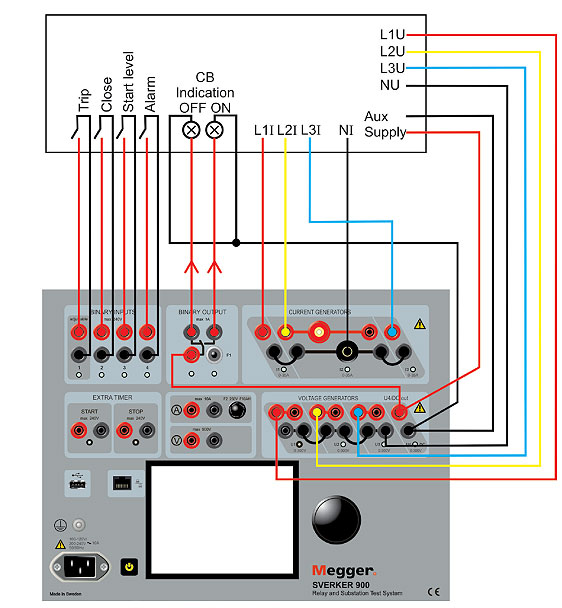

SVERKER 900继保测试

SVERKER900用于保护继电器设备的手动二次测试的广泛领域 。 几乎可以测试所有类型的单相和三相保护，从现代多功能继电器到机电继电器。 当需要高范围时，它可以注入高达 105A 的电流，它的频率范围从10Hz到600Hz，也可以使用 DC。 在“专家模式”中，用户可以添加叠加频率层。 坚固的硬件设计专为在很宽的温度范围内使用而构建，并配有智能软件来执行快速测试。
应用实例

SVERKER 900规格

规格适用于电阻负载，在 170-240 电压电源和环境温度 +25°C ± 3°C，(77°F ±5.4°F) 30 分钟预热时间后，频率范围为 15 Hz 至 70 赫兹。所有硬件数据均适用于满量程值。 规格如有更改，恕不另行通知。

环境
应用领域			用于高压变电站和工业环境。
温度
操作			0°C to +50°C (32°F to +122°F)
存储和运输			-40°C to +70°C (-40°F to +158°F)
湿度			5%–95% RH, non-condensing
海拔高度（操作）			2000 m (6500 ft)
CE-marking
LVD			2014/35/EU
EMC			2014/30/EU
RoHS			2011/65/EU
分类和标准
冲击和振动			IEC 60068-2-27
振动			IEC 60068-2-6
电压频率斜坡			IEC 60255-181:2019
常规
电源输入			100-240V AC, 50/60H
电流消耗			10A(max)
能量消耗			1800VA(max)
尺寸
仅仪器			350x270x220mm(13.8”x10.6”x8.7”)
带轮子的航空箱			615x295x500mm(24.2”x11.6”x19.7”)
航空箱			620x295x365mm(24.4”x11.6”x14.4”)
重量			15.2kg(33.5 lbs)仅仪器
			29.2kg64.4 磅），带附件和航空箱 （带轮子，GD-00185）
			24.1kg（53.1磅），含配件和航空箱(GD-00182)
显示器			5.7” LCD Touch screen
可用语言			Czech, English, French, German, Spanish,Swedish,Chinese

电压表
测量方式：交流真有效值、直流平均值
绝缘			900V,1273Vpeak
额定输入			900V
误差
DC量程
0-1V			读数的±0.5%+3mV
0-10V			读数的±0.5%+7 mV
0-100V			读数的±0.5%+30mV
0-900V			读数的±0.5％+300mV
AC范围
0-1V			读数的±1%+5mV
0-10V			读数的±1%+10mV
0-100V			读数的±1%+50mV
0-900V			读数的±1%+300mV
分辨率			1mV
频率
范围			10Hz–600Hz
误差			<0.01%
分辨率			<10mHz
电流表
测量方式：交流真有效值、直流平均值
误差:DC量程
0-200mA			读数的±0.5% +2mA
0-1.5A			读数的±0.5% +3mA
0-10A			读数的±0.5% +10mA
AC量程
0-200mA			读数的±1%+2mA
0-1.5A			读数的±1%+3mA
0-10A			读数的±1%+20mA
分辨率			0.1 mA
频率
范围			10Hz–60Hz
误差			<0.01%
分辨率			<10mHz

ORDERING INFORMATION
Item                                                  Cat. No.
SVERKER 900基本版			CR-19090
SVERKER 900标准版			CR-19092
SVERKER 900专家版			CR-19094
功能配置表
1) 需要SVERKER Viewer 许可证

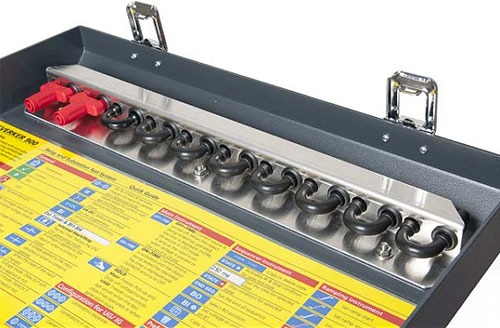

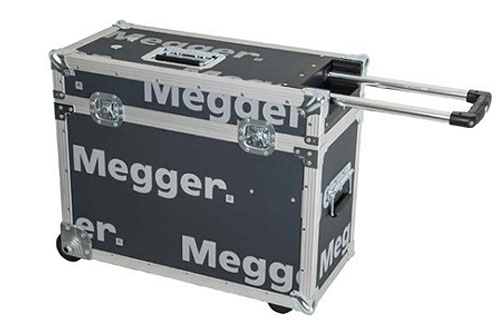

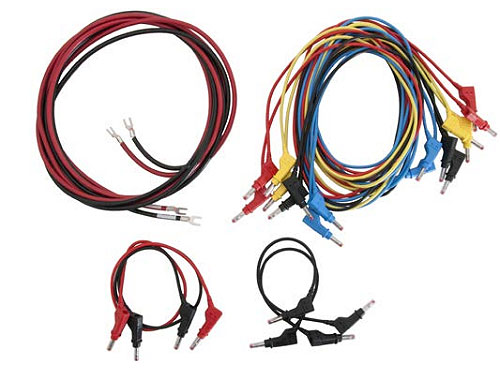

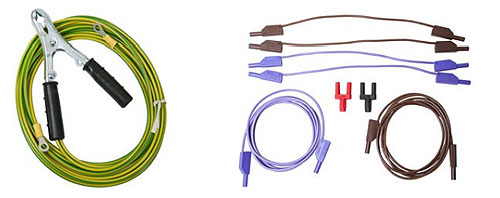

以上所有包含的配件 标准测试电缆组接 地线 900 V电缆组 带轮子的航空新			GA-00030 GA-00200 GD-00185 GA-00036
可选配件 SVERKER Viewer PC软件                                 CR-8101X
航空箱			GD-00182
低电流适配器			CR-90010
校准盒			CR-91010
