艾德克斯高性能三路可编程直流电源IT6300系列

高性能三路可编程直流电源IT6300系列 。说起可编程直流电源相信大家都不陌生,可编程直流电源被广泛的应用于各个行业:军工研究所,光伏微电网,汽车电子,激光器,动力电池等等。目前 ITECH最新IT6000系列源载回馈式一体机,电压最高可达 2250V,功率可达 1152kW,为业界最高。多数应用中,无论是模拟光伏IV曲线输出,还是汽车电子扰动波形等复杂功能,都以正电压输出为主,但其实负电压供电也是非常常见的应用,本文就直流电源如何实现负电压输......

产品描述

高性能三路可编程直流电源IT6300系列。说起可编程直流电源相信大家都不陌生,可编程直流电源被广泛的应用于各个行业:军工研究所,光伏微电网,汽车电子,激光器,动力电池等等。目前 ITECH最新IT6000系列源载回馈式一体机,电压最高可达 2250V,功率可达 1152kW,为业界最高。多数应用中,无论是模拟光伏IV曲线输出,还是汽车电子扰动波形等复杂功能,都以正电压输出为主,但其实负电压供电也是非常常见的应用,本文就直流电源如何实现负电压输出,及更复杂的正负电压连续切换供电的应用提供参考方案。

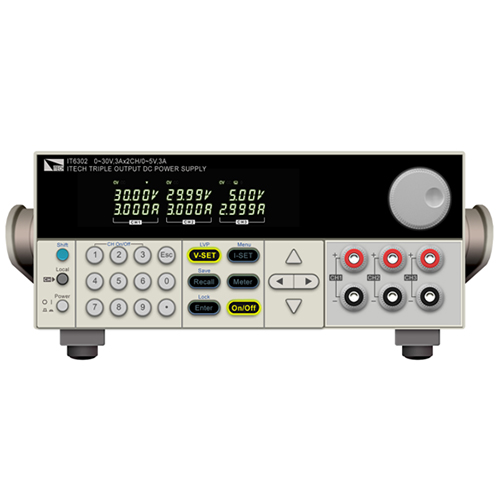

IT6302

可编程直流电源IT6300系列特性

⚫全隔离二/三组电压输出,且均可以调节
⚫可选择串、并联或同步使用 *1
⚫二/三路可同时显示电压、电流值
⚫1/2 2U 小体积
⚫面板功能按键背光显示
⚫可利用光标调节数字步进值
⚫输出有开关控制
⚫高分辨率、高精度以及高稳定性
⚫远端测量功能,补偿线上压降 *2
⚫全面的保护功能
⚫智能温控风扇,降低噪音
⚫机型可选择USB/RS232/LAN通讯接口(通讯接口详细配置详见下方附表)

IT6300系列可编程直流电源具备TRACK(输出同步功能)

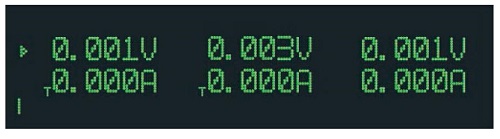

选择同步设置,可以将通道1(CH1)和通道2(CH2), 通道2(CH2)和通道3(CH3)或三个通道全部设置为同步模式。选择为同步以后,若改变任一参数,其他通道的对应参数也会成比例改变。例如,先设置CH1和CH2 的电压和电流,CH1:4V, 1A;CH2:8V, 2A。将CH1和CH2设置为同步状态,在输出关闭和Meter 状态,VFD 将显示如下:
IT6302串联设置方法
*在设置状态,若再设置CH1的电压为2V,则CH2的电压会自动同步到4V(成比例)

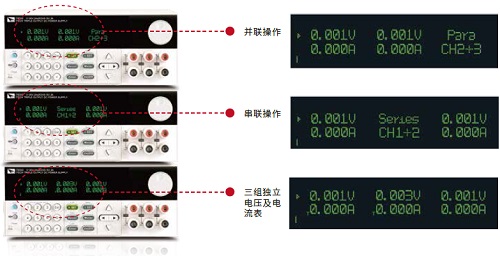

IT6302串并联操作

IT6300系列可编程直流电源选型配置

型号 电压 电流 功率 分辨率 精度 接口 尺寸
IT6341 CH1:5V   CH2:16V CH1:16A   CH2:5A CH1/CH2:80W 0.1mV/1mA ≤0.05%+2mV/≤0.1%+10mA USB/LAN ½2U
IT6302 CH1:30V
CH2:30V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:90W
CH2:90W
CH3:15W
10mV/1mA ≤0.06%+20mV/≤0.2%+10mA 选配RS232/USB ½2U
IT6321 CH1:30V
CH2:30V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
2CH1:90W
CH2:90W
CH3:15W
mV/1mA ≤0.03%+10mV/≤0.1%+5mA 选配RS232/USB/GPIB ½2U
IT6322A CH1:30V
CH2:30V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:90W
CH2:90W
CH3:15W
1mV/1mA ≤0.03%+10mV/≤0.1%+5mA RS232/USB ½2U
IT6322B CH1:30V
CH2:30V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:90W
CH2:90W
CH3:15W
1mV/1mA ≤0.03%+10mV/≤0.1%+5mA RS232/USB/GPIB ½2U
IT6322 CCH1:30V
CH2:30V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:90W
CH2:90W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+5mA LAN/USB ½2U
IT6332A CH1:30V
CH2:30V
CH3:5V
CH1:6A
CH2:6A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+8mA RS232/USB ½2U
IT6332B CH1:30V
CH2:30V
CH3:5V
CH1:6A
CH2:6A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+8mA RS232/USB/GPIB ½2U
IT6332C CH1:30V
CH2:30V
CH3:5V
CH1:6A
CH2:6A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+8mA LAN/USB ½2U
IT6333A CH1:60V
CH2:60V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+5mA RS232/USB ½2U
IT6333B CH1:60V
CH2:60V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+5mA RS232/USB/GPIB ½2U
IT6333C CH1:60V
CH2:60V
CH3:5V
CH1:3A
CH2:3A
CH3:3A
CH1:180W
CH2:180W
CH3:15W
1mV/1mA ≤0.03%+10mV/ ≤0.1%+5mA LAN/USB ½2U
工程师在操作可调直流稳压电源来拓宽开关电源的电压和电流时候,采用高频调制技术来实现电压和电流的宽范围调节,同时也扩大直流电源的应用范围。直流稳压电源控制芯片采用的进口元器件,功率元器件采用的大功率器件,可调直流稳压电源的设计方案消除了传统直流电源由于工频变压器而体积庞大的缺点。与传统的直流电源相比,高频电源具有重量轻、体积大的优点,可调直流稳压电源具有完整的保护功能,过压、过流点可连续设置并可预览,输出电压可通过触摸开关控制。
文章来源于测试仪器
