在5G通信、半导体测试、汽车电子等高速信号应用领域，对多通道、高精度、智能化的信号收发与分析能力提出了严苛要求。RIGOL SUA8104G数字收发仪作为GPUAI主控的4通道任意波形发生器，集8GSa/s采样率、3.5GHz带宽与14位垂直分辨率于一体，以领先的数字收发技术与AI算法深度融合，不仅实现高速信号的高效生成、采集与分析，更支持用户定制化二次开发，灵活扩展应用场景。该仪器凭借卓越的同步性能、深度缓存与智能处理能力，为复杂信号测试提供了精准高效的解决方案，成为研发验证与工业测试的理想选择。‌RIGOL SUA8104G数字收发仪‌ 是 SUA8104 的 ‌GPU AI主控版本‌，在继承其 ‌3.5GHz模拟带宽‌、‌8GSa/s采样率‌ 与 ‌4通道同步发射能力‌ 的基础上，深度融合 ‌NVIDIA Orin AGX‌ 强大算力，专为需要‌实时智能信号处理‌的前沿应用场景设计，如认知雷达、自适应通信与AI驱动测试系统。

RIGOL SUA8104G核心定位：AI驱动的高速信号测试一体化平台

RIGOL SUA8104G数字收发仪采用模块化架构设计，专注于复杂信号应用场景的多通道测试需求，是一款集任意波形发生、信号采集与波形记录功能于一体的高性能仪器。作为GPUAI主控版本，其搭载NVIDIAOrinAGX处理平台，提供200TOPS的AI算力，配备1792-coreAmpere架构GPU与56个TensorCores，结合8核ArmCortex-A78AE处理器，为高速信号处理与智能算法运行提供坚实基础。该仪器具备4个独立AWG通道，支持8GSa/s采样率与3.5GHz模拟带宽，每通道1Gpts的最大缓存深度，可满足从DC到3.5GHz全频段的高精度信号生成需求，为多领域复杂测试场景提供一体化解决方案。

信号生成测试原理：高精度数模转换与序列波形合成技术

SUA8104G的信号生成基于高速数模转换（DAC）技术与先进序列波形合成原理，实现从基带到射频的全频段高精度信号输出。仪器采用14位垂直分辨率DAC芯片，在8GSa/s采样率下确保信号细节的精准还原，结合内部高性能时钟系统（100MHz内部时钟，精度±1ppm），实现低相位噪声（1GHz偏移10kHz处达-117dBc/Hz）的信号输出。其序列波形合成技术支持3000个波形片段，通过高速接口快速加载，可实现循环、跳转、嵌套等复杂波形序列输出，满足雷达、通信等领域的脉冲序列与调制信号模拟需求。信号生成过程中，仪器通过DDC（数字下变频）与插值处理，确保不同采样率下的信号完整性，同时具备优异的无杂散动态范围（DC-1GHz频段达-70dBc），有效抑制谐波与杂散干扰，保障输出信号质量。

关键性能参数解析：带宽、采样率与分辨率的协同优化

SUA8104G在核心性能参数上实现了带宽、采样率与分辨率的完美平衡，为高精度信号测试提供可靠保障。以下为其关键性能参数与行业同类产品的对比分析：
表格

参数指标	SUA8104G数字收发仪	行业同类产品平均水平	性能优势分析
通道数量	4个独立AWG通道	2-4通道	多通道同步输出，满足复杂系统测试需求
采样率	8GSa/s	4-6GSa/s	更高采样率确保高频信号的精准重建，支持3.5GHz带宽内信号无失真输出
模拟带宽	DC-3.5GHz	DC-2GHz	覆盖更宽频率范围，适配5G、WiFi6等新一代通信技术测试
垂直分辨率	14位	12-14位	16384级幅度量化，提升小信号细节表现，动态范围提升4倍
缓存深度	1Gpts/通道	256-512Mpts/通道	支持更长时间波形存储，满足雷达脉冲序列等复杂信号生成需求
相位噪声	-117dBc/Hz@1GHz偏移10kHz	-105~-110dBc/Hz	更低相位噪声，提升信号频率稳定性，适合高精度频率测量
无杂散动态范围	-70dBc（DC-1GHz）	-60~-65dBc	杂散信号抑制能力更强，提高信号纯度，降低测试误差
通道同步精度	±1ps@12h	±5~±10ps	卓越的通道间同步性能，保障多通道信号相位一致性

SUA8104G的14位垂直分辨率在全带宽范围内保持稳定，确保信号幅度的精准控制，最大输出幅度达500mVpp，满足大多数高速电路的测试驱动需求。其谐波失真指标在DC-1GHz频段低于-45dBc，2-3.5GHz频段低于-33dBc，为信号质量分析提供可靠参考。同时，仪器支持16TB波形记录扩展，通过万兆以太网接口实现高速数据传输，满足长时间、大容量信号存储需求。

同步测试技术：多设备协同与时间精度控制原理

SUA8104G采用分布式同步架构，基于高精度时钟分配与延迟补偿技术，实现多设备、多通道的高稳定性同步工作。仪器支持超过100台设备同步运行，设备间通道同步延时稳定性优于10ps，设备内通道间同步延时稳定性优于1ps，满足大规模阵列化测试需求。同步系统采用外部10MHz/100MHz参考时钟输入，结合内部时钟驯服技术，确保所有通道的时钟相位一致性。在多设备同步场景中，通过时钟同步信号与触发信号的精准分配，实现数百通道的协同工作，为雷达阵列、通信基站等大规模测试提供同步保障。此外，仪器支持外部采样时钟输入（1GHz-8GHz），进一步提升与外部系统的同步精度，满足特殊测试场景需求。

智能处理与操控系统：GPUAI赋能的测试流程优化

SUA8104G的GPUAI主控系统不仅提供强大的信号处理能力，更通过智能算法优化测试流程，提升测试效率。基于OrinAGX平台的AI算力，仪器可实现实时信号特征识别、异常检测与自动参数调整，减少人工干预。其搭载的UltraArray操控平台采用Web架构设计，支持本地与远程设备管理，提供波形编辑、显示与存储等功能，用户可通过浏览器访问仪器IP地址实现远程控制。平台内置丰富API接口，支持Python、C++等多种语言的二次开发，便于快速集成到用户业务系统。同时，仪器支持RingBuffer与Streaming两种采集模式，结合16TB波形记录扩展，满足不同测试场景下的数据采集与存储需求，为后续数据分析提供完整数据支撑。

实际应用场景分析：从科研到工业的全领域测试解决方案

SUA8104G凭借卓越性能与灵活架构，广泛应用于通信、汽车电子、半导体测试、航空航天等多个领域。在5G通信测试中，其3.5GHz带宽与8GSa/s采样率可精准模拟5GNR信号，支持MassiveMIMO系统的多通道同步测试；在汽车雷达测试中，通过序列波形合成技术可模拟雷达发射信号，结合AI算法实现目标回波信号的智能分析；在半导体测试领域，仪器的高精度信号生成能力可用于高速接口（如PCIe5.0、DDR5）的一致性测试，保障芯片通信性能。此外，在射电天文观测中，其高带宽采集与传输能力满足宇宙射线观测对数据完整性的要求；在工业测量领域，结合多通道信号处理与智能识别算法，实现生产线的自动化检测与质量控制。

硬件设计与接口配置：紧凑型架构与高速互联能力

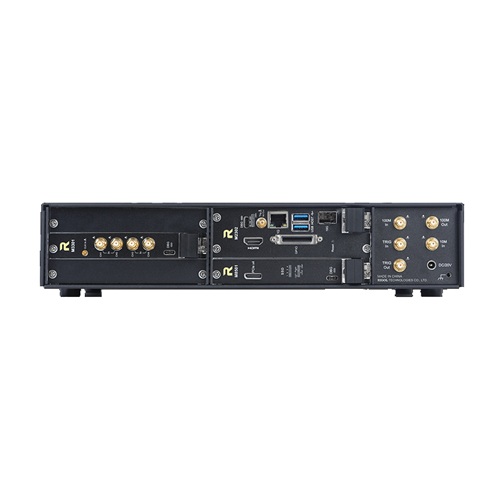

SUA8104G采用高度集成的紧凑型设计，尺寸仅为340mm×68mm×230mm，重量≤4.5kg，支持标准机架安装，适配实验室、生产线等多种部署环境。仪器标配万兆以太网（SFP+）与千兆以太网（RJ45）接口，实现高速数据传输与远程控制，同时提供HDMI与USB3.0接口，方便本地操作与数据导出。其输入输出接口采用50Ω特性阻抗的SMA/RF集成连接器，保障高频信号的稳定传输，最大输入幅度达1Vpp，满足不同测试场景的信号适配需求。硬件系统支持16TB波形记录扩展，通过高速接口实现数据的实时存储，为长时间测试提供可靠保障。此外，仪器具备优异的环境适应性，工作温度范围为0℃-50℃，满足不同地域与场景的使用需求。

RIGOL SUA8104G数字收发仪以GPUAI主控为核心，融合8GSa/s采样率、3.5GHz带宽与14位分辨率的卓越性能，通过高精度数模转换、序列波形合成与分布式同步技术，实现高速信号的精准生成与智能分析。其4通道独立输出、1Gpts深度缓存与200TOPSAI算力，为复杂信号测试提供一体化解决方案。从科研到工业应用，该仪器凭借灵活的二次开发能力、紧凑的硬件设计与全面的接口配置，满足多领域测试需求。作为数字收发技术与AI算法融合的典范，SUA8104G为高速信号测试领域树立了新标杆，助力用户加速创新进程，提升研发与生产效率。
