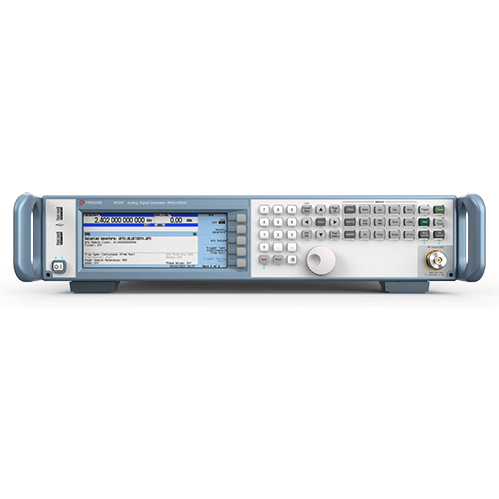

SP200系列模拟信号发生器
在射频微波测试、通信设备校准及科研实验等场景中，模拟信号发生器的频率覆盖范围、频谱纯度与输出稳定性直接决定测试精度。 PROSUND普尚电子SP200系列 作为涵盖5kHz至40GHz频段的高性能模拟信号发生器，包含SP206/SP206L、SP220/SP220L、SP240/SP240L六款型号，可适配从低频到微波段的多元测试需求。该系列凭借0.001Hz频率分辨率、低至-144dBm输出功率及灵活的模拟调制功能，解决了传统设备频段局限、精度不足的痛点。本文基于普尚电子官方技术规格书，通过型......
产品描述
在射频微波测试、通信设备校准及科研实验等场景中，模拟信号发生器的频率覆盖范围、频谱纯度与输出稳定性直接决定测试精度。PROSUND普尚电子SP200系列作为涵盖5kHz至40GHz频段的高性能模拟信号发生器，包含SP206/SP206L、SP220/SP220L、SP240/SP240L六款型号，可适配从低频到微波段的多元测试需求。该系列凭借0.001Hz频率分辨率、低至-144dBm输出功率及灵活的模拟调制功能，解决了传统设备频段局限、精度不足的痛点。本文基于普尚电子官方技术规格书，通过型号参数对比、测试原理拆解及技术特性分析，全面解读SP200系列的核心价值。
（一）频率合成原理
频率信号的高精度生成依赖锁相环（PLL）技术与高稳晶振基准的协同工作。仪器内置初始校准精度达±1×10⁻⁸的晶体振荡器（SP206L为±5×10⁻⁷），作为频率基准源，其在20~30℃环境下的温度稳定性仅±1.5×10⁻⁸（spec），全温区（0~55℃）波动控制在±5×10⁻⁸以内（SP206L除外）。对于精度要求更高的场景，选件SP200-PFR可将基准老化率降至±2×10⁻¹⁰/天，温度稳定性提升至±5×10⁻⁹（20~30℃）。
频率合成过程中，基准信号经分频器处理后与压控振荡器（VCO）的输出信号在鉴相器中比对，产生的误差电压通过环路滤波器调节VCO输出，最终生成目标频率。该架构使全系列实现0.001Hz的频率分辨率（nom），并支持0.001°递增的相位偏置调节。配合选件SP200-UNZ，频率切换速度在SCPI模式下可压缩至≤750μs（typ），部分频点甚至低至190μs（meas），满足快速扫描测试需求。
PROSUND普尚电子SP200系列模拟信号发生器
（二）幅度调控原理
输出幅度的精准控制通过“功率放大-步进衰减-自动电平控制（ALC） ”三级链路实现。仪器根据目标功率值，先通过可编程步进衰减器进行粗调：SP206/SP206L采用电子衰减器，支持0~130dB、5dB步进调节；SP220/SP220L、SP240/SP240L则需选件SP200-1E1配置机械衰减器，调节范围0~115dB。
粗调后的信号进入ALC闭环系统进行精调：检波器实时采集输出功率并反馈至控制电路，与设定值比对后动态调整放大器增益，确保幅度稳定。该机制使仪器在5kHz~2GHz频段、+10~-10dBm范围内的绝对电平精度达±0.5dB（spec），典型值更是低至±0.3dB。选件SP200-1EA可进一步提升输出功率，如SP220在5kHz~2GHz频段最大功率从+18dBm提升至+23dBm（spec，15~35℃），满足高功率测试场景。此外，仪器支持3201个用户平坦度修正点，可补偿不同频段的幅度波动，修正表格最高达10000个。
（三）模拟调制原理
模拟调制功能通过内部调制信号生成与外部输入扩展实现，支持AM（调幅）、FM（调频）、PM（调相）等模式。内部调制信号由DDS（直接数字合成）电路生成，可精确控制调制深度与频率；外部调制则通过前面板Ext1/Ext2接口接入，支持50Ω/600Ω/1MΩ三种输入阻抗（nom），损坏电平为±5V。
调制过程中，基带信号（内部或外部）对载波的幅度、频率或相位进行线性调制，调制后的信号经射频链路放大输出。例如在FM模式下，基带信号的电压变化转化为载波频率的偏移，偏移量与输入电压呈正比；AM模式下，载波幅度随基带信号幅度同步变化。仪器的调制性能与频段适配，如SP240/SP240L在40GHz高频段仍能保持稳定的调制精度，配合脉冲输入接口（兼容TTL/CMOS电平），可扩展实现脉冲调制功能。
接口配置方面，全系列配备USB2.0、LAN（支持LXIC类标准）、GPIB等远程控制接口，可通过SCPI命令实现自动化测试。后面板扫描输出接口能生成0~+10V同步电压，配合触发输入/输出接口，可与示波器、频谱分析仪等设备构建协同测试系统。仪器推荐校准周期为36个月，长周期校准设计降低运维成本，且支持校准数据存储追溯，满足质量体系审核需求。
PROSUND普尚电子SP200系列通过梯度化的型号配置、精准的核心测试原理与强韧的环境适配设计，构建了覆盖5kHz至40GHz的全频段模拟信号发生解决方案。六款型号通过相位噪声等级与频率范围的差异化组合，适配从实验室器件测试到工业设备校准的多元场景；频率合成与幅度调控的闭环设计确保核心指标领先，丰富选件进一步拓展功能边界。从通信基站调试到微波组件研发，SP200系列凭借“精度可控、功能可扩展、环境可适应”的技术优势，为专业测试提供可靠信号源支撑，彰显其在射频测试领域的实用价值与技术竞争力。
SP200系列型号核心参数详解
下表整合了SP200系列六款型号的关键技术指标，数据均源自普尚电子官方技术规格书，其中“spec”为保证指标，“typ”为典型值，“nom”为标称值：| 参数项目 | SP206 | SP206L | SP220 | SP220L | SP240 | SP240L |
| 频率范围 | 5kHz~6GHz | 5kHz~6GHz | 5kHz~20GHz | 5kHz~20GHz | 5kHz~40GHz | 5kHz~40GHz |
| 相位噪声等级 | 高（spec） | 低（spec） | 高（标配，spec） | 低（spec） | 高（spec） | 低（spec） |
| 射频连接器 | N型阴头（50Ω） | N型阴头（50Ω） | 3.5SMA阳头（50Ω） | 3.5SMA阳头（50Ω） | 2.4mm阳头（50Ω） | 2.4mm阳头（50Ω） |
| 净重/装运重量 | ≤14.5kg/≤28.6kg | ≤14.5kg/≤28.6kg | ≤15.0kg/≤29.5kg | ≤15.0kg/≤29.5kg | ≤15.0kg/≤29.9kg | ≤15.0kg/≤29.9kg |
| 频率分辨率 | 0.001Hz（nom） | 0.001Hz（nom） | 0.001Hz（nom） | 0.001Hz（nom） | 0.001Hz（nom） | 0.001Hz（nom） |
|
频率切换速度 （SCPI模式） |
≤5ms（typ，标配） | ≤5ms（typ，标配） | ≤5ms（typ，标配） | ≤5ms（typ，标配） | ≤5ms（typ，标配） | ≤5ms（typ，标配） |
|
基准老化率 （年） |
±1×10⁻⁸（spec） | ±1×10⁻⁶（spec） | ±1×10⁻⁸（spec） | ±1×10⁻⁸（spec） | ±1×10⁻⁸（spec） | ±1×10⁻⁸（spec） |
| 选件PFR老化率（天） | ±2×10⁻¹⁰（spec） | ±2×10⁻¹⁰（spec） | ±2×10⁻¹⁰（spec） | ±2×10⁻¹⁰（spec） | ±2×10⁻¹⁰（spec） | ±2×10⁻¹⁰（spec） |
|
输出功率范围 （标配） |
+19~-144dBm（spec） | +19~-144dBm（spec） | +19~-20dBm（spec） | +19~-20dBm（spec） | +19~-20dBm（spec） | +19~-20dBm（spec） |
| 步进衰减器 |
0~130dB，5dB步进 （电子） |
0~130dB，5dB步进 （电子） |
0~115dB，5dB步进 （机械，需选件1E1） |
0~115dB，5dB步进 （机械，需选件1E1） |
0~115dB，5dB步进 （机械，需选件1E1） |
0~115dB，5dB步进 （机械，需选件1E1） |
| 5kHz~2GHz电平精度 | ±0.5dB（spec，+10~-10dBm） | ±0.5dB（spec，+10~-10dBm） | ±0.5dB（spec，+10~-10dBm） | ±0.5dB（spec，+10~-10dBm） | ±0.5dB（spec，+10~-10dBm） | ±0.5dB（spec，+10~-10dBm） |
| 工作温度范围 | 0~55℃（spec） | 0~55℃（spec） | 0~55℃（spec） | 0~55℃（spec） | 0~55℃（spec） | 0~55℃（spec） |
| EMC标准 | 符合GJB151B-2013 | 符合GJB151B-2013 | 符合GJB151B-2013 | 符合GJB151B-2013 | 符合GJB151B-2013 | 符合GJB151B-2013 |
SP200系列核心测试原理
SP200系列的精准测试能力源于“频率合成-幅度调控-模拟调制”三位一体的技术架构，各环节均依托严苛的硬件设计与算法优化实现指标闭环。（一）频率合成原理
频率信号的高精度生成依赖锁相环（PLL）技术与高稳晶振基准的协同工作。仪器内置初始校准精度达±1×10⁻⁸的晶体振荡器（SP206L为±5×10⁻⁷），作为频率基准源，其在20~30℃环境下的温度稳定性仅±1.5×10⁻⁸（spec），全温区（0~55℃）波动控制在±5×10⁻⁸以内（SP206L除外）。对于精度要求更高的场景，选件SP200-PFR可将基准老化率降至±2×10⁻¹⁰/天，温度稳定性提升至±5×10⁻⁹（20~30℃）。
频率合成过程中，基准信号经分频器处理后与压控振荡器（VCO）的输出信号在鉴相器中比对，产生的误差电压通过环路滤波器调节VCO输出，最终生成目标频率。该架构使全系列实现0.001Hz的频率分辨率（nom），并支持0.001°递增的相位偏置调节。配合选件SP200-UNZ，频率切换速度在SCPI模式下可压缩至≤750μs（typ），部分频点甚至低至190μs（meas），满足快速扫描测试需求。
PROSUND普尚电子SP200系列模拟信号发生器
输出幅度的精准控制通过“功率放大-步进衰减-自动电平控制（ALC） ”三级链路实现。仪器根据目标功率值，先通过可编程步进衰减器进行粗调：SP206/SP206L采用电子衰减器，支持0~130dB、5dB步进调节；SP220/SP220L、SP240/SP240L则需选件SP200-1E1配置机械衰减器，调节范围0~115dB。
粗调后的信号进入ALC闭环系统进行精调：检波器实时采集输出功率并反馈至控制电路，与设定值比对后动态调整放大器增益，确保幅度稳定。该机制使仪器在5kHz~2GHz频段、+10~-10dBm范围内的绝对电平精度达±0.5dB（spec），典型值更是低至±0.3dB。选件SP200-1EA可进一步提升输出功率，如SP220在5kHz~2GHz频段最大功率从+18dBm提升至+23dBm（spec，15~35℃），满足高功率测试场景。此外，仪器支持3201个用户平坦度修正点，可补偿不同频段的幅度波动，修正表格最高达10000个。
（三）模拟调制原理
模拟调制功能通过内部调制信号生成与外部输入扩展实现，支持AM（调幅）、FM（调频）、PM（调相）等模式。内部调制信号由DDS（直接数字合成）电路生成，可精确控制调制深度与频率；外部调制则通过前面板Ext1/Ext2接口接入，支持50Ω/600Ω/1MΩ三种输入阻抗（nom），损坏电平为±5V。
调制过程中，基带信号（内部或外部）对载波的幅度、频率或相位进行线性调制，调制后的信号经射频链路放大输出。例如在FM模式下，基带信号的电压变化转化为载波频率的偏移，偏移量与输入电压呈正比；AM模式下，载波幅度随基带信号幅度同步变化。仪器的调制性能与频段适配，如SP240/SP240L在40GHz高频段仍能保持稳定的调制精度，配合脉冲输入接口（兼容TTL/CMOS电平），可扩展实现脉冲调制功能。
系统集成与环境适配特性
SP200系列在硬件设计与接口配置上充分考虑测试场景的多样性，其环境适配能力与可扩展性进一步提升实用价值。仪器符合GJB151B-2013电磁兼容标准与GB4793.1-2007安全规范，外壳采用电磁屏蔽设计，在工业现场强干扰环境下仍能维持稳定输出。SWR（电压驻波比）指标在衰减器5dB及以上时，20~40GHz频段仅<1.4:1（meas），减少信号反射对测试精度的影响。接口配置方面，全系列配备USB2.0、LAN（支持LXIC类标准）、GPIB等远程控制接口，可通过SCPI命令实现自动化测试。后面板扫描输出接口能生成0~+10V同步电压，配合触发输入/输出接口，可与示波器、频谱分析仪等设备构建协同测试系统。仪器推荐校准周期为36个月，长周期校准设计降低运维成本，且支持校准数据存储追溯，满足质量体系审核需求。
PROSUND普尚电子SP200系列通过梯度化的型号配置、精准的核心测试原理与强韧的环境适配设计，构建了覆盖5kHz至40GHz的全频段模拟信号发生解决方案。六款型号通过相位噪声等级与频率范围的差异化组合，适配从实验室器件测试到工业设备校准的多元场景；频率合成与幅度调控的闭环设计确保核心指标领先，丰富选件进一步拓展功能边界。从通信基站调试到微波组件研发，SP200系列凭借“精度可控、功能可扩展、环境可适应”的技术优势，为专业测试提供可靠信号源支撑，彰显其在射频测试领域的实用价值与技术竞争力。
