MAVOWATT系列电能质量分析仪的波形触发和失真负载

MAVOWATT系列电能质量分析仪的波形触发和失真负载。MAVOWATT 电能质量分析仪波形触发和失真负载介绍。某些具有高谐波或电子开关成分的负载会引起电压波形失真。这样的波形失真可以包括谐波,间谐波,电压波动和/或来自SCR开关负载的电子凹陷波形。捕捉电压和电流以及它们瞬态变化的能力是MAVOWATT 系列仪器的强大功能,并且是独有的。但是,当监视失真的负载时,如果配置不正确,则仪器会连续触发,从而导致具有数百或数千个波形事件的大型数据文件。
本文章描述了波形触发方法是如何工作的,以及如何较好设置仪器来监视失真的负载。

MAVOWATT波形触发方法

我们有两种波形触发方法—波形差异触发和RMS偏差触发。它们相似,都是将当前记录的UI(50/60Hz)波形与先前的波形进行比较,触发两者之间的差异。但是,它们使用不同的触发方法。波形触发方法将当前的50/60Hz 周期及时地分成较小的窗口,并将每个窗口与上一个周期的相同部分进行比较。RMS偏差触发使用整个周期,并通过从当前波形中减去前一个50/60Hz周期来进行采样。由于波形差异触发的使用频率更高,因此我们将在此重点介绍。
作为很常用的波形触发方法,此文章介绍了MAVOWATT波形差异触发功能和如何为您的应用较好设置仪器。

电能质量分析仪波形差异触发是如何工作的?

波形差异触发使用“浮动窗口”算法进行波形故障侦测。该窗口可以可视化为沿着波形滑动,准确地在当前波形后面一个周期,见下图:

MAVOWATT系列电能质量分析仪波形差异触发

这种方法将被测量的交流波形分解为用户定义的时间窗口(见上图),该时间窗口代表整个波形的百分比。将每个窗口在时间上与上一个波形中的同一窗口进行比较,如果差异超出用户的限制,则会记录一个事件。在上图中,持续时间(窗口宽度)为10%(1.67ms@60Hz),这意味着波形被分解成10个连续的窗口,每个窗口代表整个波形的10%。如果持续时间为50%,则该波形将细分为2个窗口,每个窗口代表整个波形的50%(8.3ms)。

电能质量分析仪波形触发举例

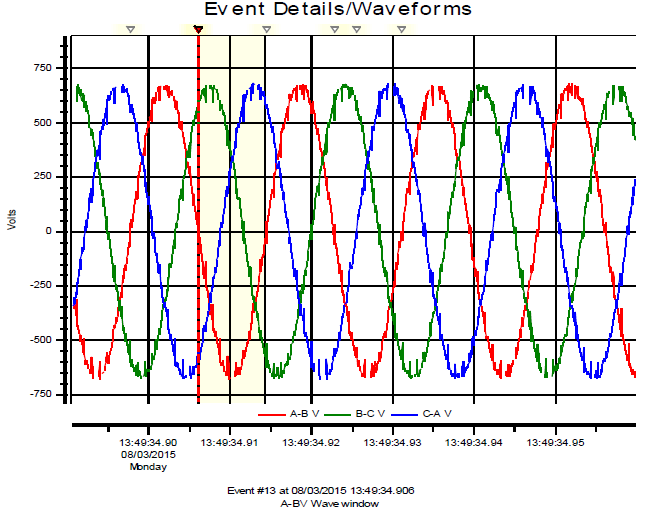

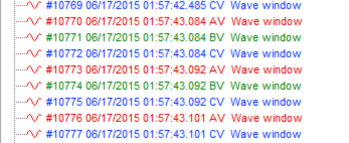

下图显示了我们的Dran-View7软件中的失真电压波形,这些波形是由MAVOWATT仪器记录的,有多个波形触发事件。

波形触发举例波形触发举例

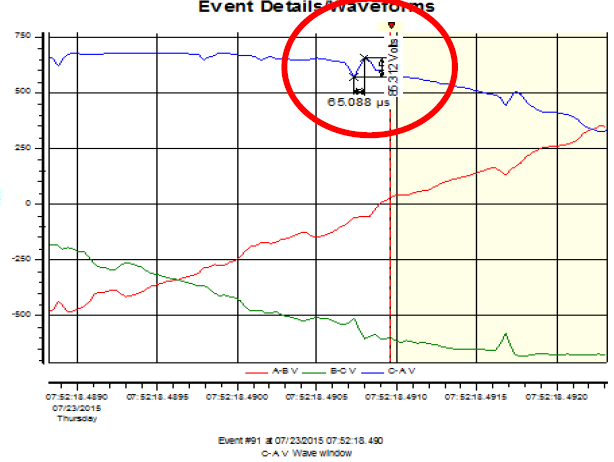

通过使用Dran-View7,你可以放大实际的触发数据-请参见下图中的垂直触发线。它展示了使用Dran-View7软件的delta X,Y更改功能显示的失真程度。注意66.3Vpk-pk的数据。此电压值超过波形幅值限值,并且只是该文件中超过默认设置限值的一个例子。

放大实际的触发数据

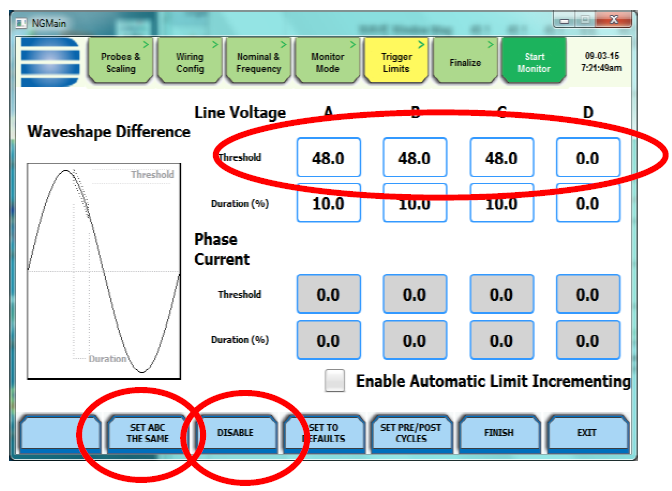

下面是波形窗口限值设置,如Dran-View仪器的仪器配置菜单中所示-66.3vpk电压变化连续触发48.0vpk的波形窗口幅值限值。

波形窗口限值设置

电能质量测试仪监控前确认

重要的是在将MAVOWATT投入使用之前,正确调整仪器设置,以避免持续的波形触发。用户可以使用MAVOWATT 主屏幕上的实时示波模式确认正确的波形幅值设置。如果电压波形存在明显的失真,建议在不需要波形触发时将其关闭,或是建议增加波形幅值限值。如果使用干净的正弦电压波形,则可以使用默认设置。

实时示波模式确认正确的波形幅值设置

MAVOWATT波形触发设置调整

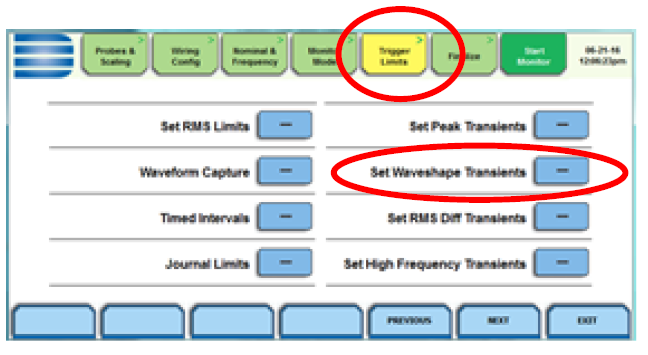

按照MAVOWATT向导设置一步步操作到触发限值选项,然后选择“设置波形瞬态”以更改幅值限值。通过增加限值来调整波形限值幅度。你可以单独设置所有的三个,也可以使用底部的“设置ABC相同”按钮。如果你不需要这些事件,用户也可以通过按底部的“关闭”按钮来用关闭波形触发。

MAVOWATT波形触发设置调整MAVOWATT波形触发设置调整二

文章来源于电能质量分析仪
