Sineax TV829系列直流高压隔离器展现更高水准
高电位电流和电压的电隔离提出了很高的要求：必须在几千伏的工作电压下永久保证隔离，以避免机器和设备损坏，并保护人身安全。此外，在典型应用中，这些设备经常暴露在极端温度和瞬态电干扰下，并且必须在高负载下可靠工作。

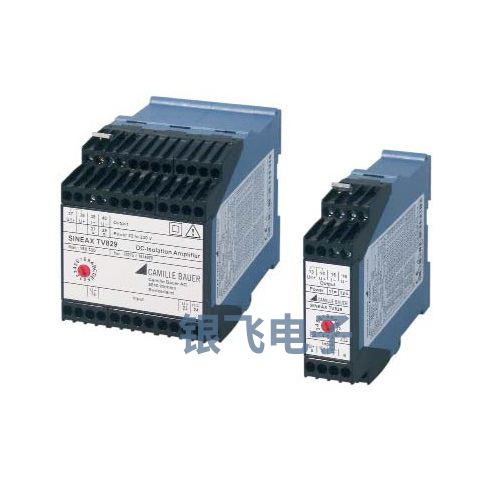

图1:3600V操作电压下的直流高压隔离器
Sineax TV-829直流高压隔离器提供三种不同版本
提供三种基本的SineaxTV829型号。其中一个版本的输入测量范围为±60mV至±10 V，特别用于通过并联电阻中的电压损失获得高电流。其他两种型号的测量范围为±400 V至±2200V，用于测量和控制高压。就输出而言，设备提供了标准的±20毫安，±10伏或4…20毫安信号。
Sineax TV829系列直流高压隔离器是一个简易开关。所需的信号组合通过设备前部的旋转编码开关设置。开关校准，从而完全消除麻烦和在高输入电压昂贵的校准螺丝刀，万用表和校准器。用这种方法可以避免漂移问题，例如校准元件不稳定引起的漂移问题。标准化输出信号允许将电流和电压信息直接转发到控制和SCADA系统的标准输入端。TV-829线的输出还可能与电源隔离，从而在不进一步隔离组件的情况下保护未受影响的处理。另一个优点是：可切换的模型简化了stock-keeping，因此应用程序或交易所的更改可以更快地实现。
Sineax TV829隔离器技术 实际应用
开关技术和器件设计保证了良好的传输质量：例如，放大误差为0.1%。在这种情况下，高共模抑制比150dbAC/DC在50hz是在高电位下测量小信号所必需的。5千赫以上的截止频率可确保输入信号在输出端成像时无任何偏差。快速的信号变化几乎毫不延迟地实现。这种特殊的开关技术确保了高暂态过电压的安全隔离，并且几乎不会在输出端造成任何测量误差，是一种新颖的技术。此外，这种技术还允许设计紧凑、低色散的高压变压器mers，从而实现紧凑型外壳。分流电压表只需要一个22.5毫米宽的外壳。为了方便全球范围的电源连接，iso-lators有一个宽范围的电源组（20至253v AC/DC）。这种保护措施也适用于不稳定的供电网络。霍尔变压器经常需要的连接在前面的电源组非常灵活。这有一个有利的效果，因为它限制了系统成本。
直流高压隔离器工业应用
高压隔离器较好的用于铁路供电，例如在本地运输区域。在额定电压在600v和1500v DC之间的情况下，同样的方法也适用，因此，获得网络或单线各自电压的电压测量模型是理想的。这适用于直达车站、输入点和轨道车辆的应用。在直流铁路供电牵引电流监测中，用于dl/dt评估的保护装置需要精确地指示电流的变化，尤其是在涉及快速变化的情况下。Sineax TV-829非常适合这个任务。它将mV范围内分路电压的降低转换成公共的外加信号。很重要的一点是，要快速识别电流的增加，以免对随后启动的电源开关造成过大的压力。>5khz信号传输的3db截止频率和低于100μs的T90阶跃响应时间确保立即反应。与所需信号相比，输入端的共模干扰通常很高，但实际上并不影响输出信号，因为隔离器将其抑制在CMRR>150 dB的范围内。瞬态干扰（T-CMR>115db）也是如此。由于分流器可能定期或在故障情况下处于高电位，因此在这种情况下也需要具有足够工作电压的高压隔离器。

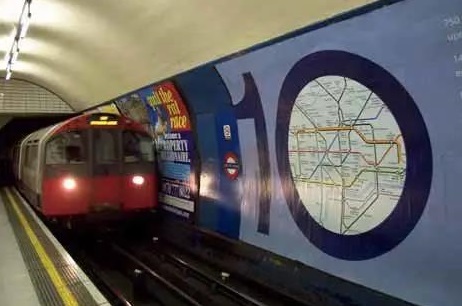

运输业：高直流电压的典型应用
Sineax TV829安全可靠使用方便
设备线的另一个重要应用领域是监测和控制大功率电力驱动系统（如直流驱动或带有电源转换器的旋转电流驱动）以及监测电池驱动（应急电源）系统。当高压经常发生或发生故障时，在工业和研究中经常会出现额外的应用，必须保护操作人员和设备元件不受高压影响。Camille Bauer的设计确保了对气候条件的高度抵抗和隔离线的坚固性，以排除环境影响造成的损坏和故障。真空浇铸保护电路，并确保高达2200VAC/DC的工作电压所需的隔离电阻。此外，在设备故障或维护工作期间，应确保工作电压不会跳脱。根据规范检查每个单独的隔离器是否隔离，以确保高安全标准。
高性能在恶劣的环境条件下，不同的应用和安全隔离区分高压隔离类型SINEX电视829。功能，如校准的测量范围切换和集成的宽范围电源组方便其使用。
直流高压隔离器安全隔离
原则上，模拟信号容易受到许多干扰。这些信号包括由电容和电感耦合或电位转移引起的高频互馈信号，以及由地电位差引起的测量值损坏。雷击或开关操作，例如，当大型驱动器启动或逆变器运行时，也可能通过瞬态过电压损害或损坏仪器。因此，原则上，使用隔离器是对操作安全的一项投资，因为它可以防止测量信号的任何影响，也可以防止来自主电源的影响。
高压隔离放大器Sineax tv829DIN标安装可以承受高达3.6kVAC/DC的电压。主要用于：接触网的电压，控制电力驱动系统或监测接触网电压，以及宽电压输入范围的供电系统。
高压隔离放大器优点：1、可校准的测量范围，2、宽电压输入范围，3、高共模抑制比
TV809技术数据：01、电流输入：–1.5…+1.5mA到–100…+100mA，02、电压输入：–1.7…+1.7V到–1000…+1000V，03、电流输出：–0.5…+0.5mA到–20…+20mA，04、电压输出：–0.5…+0.5V到–10…+10V，05、继电器输出：AC:250V,2A,500VA,DC:125V,2A,max.60W，06、供电电源：24–60VAC/DC或85–230VAC/DC，07、耐电压等级：1000v，08、高x宽x深：69.2x17.5x114mm(不可插拔端子)，85x17.5x114mm(可插拔端子)，TV829技术数据
01、输入（开关选择）：±60mV,±90mV,±150mV,±300mV,±500mV,±10V1，±400V,±600V,±800V,±1000V,±1200V±1400V,±1600V,±1800V,±2000V,±2200V,±3600V2。
02、高压隔离放大器输出(开关选择)：4…20mA,±20mA,±10V，03、供电电源：24–253AC/DC，04、耐电压等级：10kv，05、高x宽x深：90x22.5x118mm(订货号158312)，90x67.5x118mm(订货号158320en158338)。
