Fluke721和721Ex精密压力校验仪与流量计算机的结合
Fluke的721压力校验仪和721Ex精密压力校验仪具有特殊功能,可以对天然气多变量电子流量计和其他类型的流量计算机进行完整校准。 有两个内部压力范围,外部Fluke的750P压力模块(仅限于Fluke 721压力校验仪)和一个可选的精密RTD探头,流量计算机所需的所有校准只需一台仪器即可完成。
通过测量流量限制器(例如孔板或其他压差流量装置)上的压差来计算流量的气体保管传送流量计算机需要特殊的校准以较好精度执行。 在涉及天然气等商品买卖的托管转移申请中,作为受托责任,经常进行校准检查。 就本应用笔记而言,引用了天然气输送行业中使用的气体贸易交接流量计算机。 流量计算机需要多次测量来校准每个设备。 在正常应用中,进行三次测量:体积流量,静态(线)压力和温度。 使用该数据进行计算以确定流经管道的气体的实际质量。
Fluke的721压力校验仪和721Ex精密压力校验仪具有两个内置压力范围,从16 psi/ 1 bar到5000 psi / 345 bar。 对于此应用,低压传感器(P1)16 psi / 1 bar和高压传感器(P2)1500 psi / 100 bar的配置通常是很合适的。 由于721压力校验仪和721Ex精密压力校验仪的精度规格占满量程的百分比,因此将校验仪的满量程与应用规模紧密匹配以获得较好性能非常重要。 (关于系统准确度计算和维持足够的准确率的重要性请参见侧栏)。
Fluke的721压力校验仪和721Ex精密压力校验仪具有两个内置压力范围,从16 psi/ 1 bar到5000 psi / 345 bar。 对于此应用,低压传感器(P1)16 psi / 1 bar和高压传感器(P2)1500 psi / 100 bar的配置通常是很合适的。 由于721压力校验仪和721Ex精密压力校验仪的精度规格占满量程的百分比,因此将校验仪的满量程与应用规模紧密匹配以获得较好性能非常重要。 (关于系统准确度计算和维持足够的准确率的重要性请参见侧栏)。

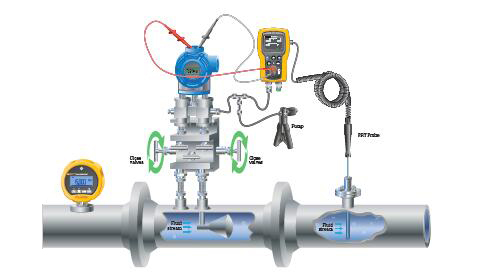

除了721压力校验仪本身之外,还需要一个高压和低压校准压力源。 测量温度时也需要附件RTD探头。 低压测试需要合适的低压源,分辨率为0.01 inH2O。 Fluke的700HPPK气体压力测试泵可用作高压源。 它由带有校准歧管的高压气动泵组成,便于对高压测试进行足够的微调压力调节。 出于安全原因,这比使用氮气缸源更好,并消除了使用液压(液体)压力泵造成的潜在污染。
