三相供电系统投产、设备检修、电机接线作业中，相序错误会直接引发电机反转、设备损毁、计量故障等安全与经济问题，轻量化、高安全等级的相序检测工具成为现场运维刚需。FLUKE9040相序旋转指示仪（简称FLUKE9040）是福禄克推出的无源手持式三相磁场相序检测仪器，整机无需内置电池，依靠被测三相回路自主供电，规避电池亏电带来的现场检测失效问题。设备符合IEC国际安全标准，适配工业、建筑配电、轨道交通、暖通设备等多场景三相回路校验，整机体积小巧便携，LCD直观显示相序转向，可解决传统简易相序笔量程窄、安全等级不足、高频设备无法检测等选型痛点，是现场电工、设备运维、电力施工人员常备基础检测工具。

产品简介（核心定位、适用行业、核心优势）

1.1核心定位

FLUKE9040相序旋转指示仪是面向低压三相交流系统设计的便携式相序判别设备，核心作用为快速识别三相电源旋转磁场方向，区分顺时针、逆时针相序，校验三相回路接线相位排布，可用于电机、变频器、低压配电柜、三相动力设备投产前相位核验。设备采用无源取电设计，无内置供电单元，仅依靠被测线路电压驱动整机工作，大幅降低长期使用维护成本。

1.2适用行业

电力配电运维：小区配电房、工厂低压柜、市政配网改造三相线路验收；

工业机电制造：三相电机、空压机、注塑机、风机设备安装调试；

建筑工程机电：商场、写字楼中央空调、扶梯三相动力系统布线检测；

轨道交通与船舶：车载三相动力、船舶低压供电回路校验；

特种设备维保：起重设备、大型制冷机组三相电源检修。

1.3核心基础优势

无源供电结构，无需更换电池，长期户外、间断作业无断电风险；

宽电压、宽频率覆盖，兼顾工频50/60Hz与中频15-400Hz特种三相设备；

全系列配件配套，分UK、EUR、标准版三种套件，适配不同区域作业规范；

双重绝缘机身，CATIII/CATIV多等级安全防护，满足高低点位带电检测；

轻量化机身，单手持握操作，搭配绝缘测试探针、鳄鱼夹两种接线配件。

产品核心功能与技术原理

2.1核心功能

三相相序方向判定：接入L1/L2/L3三相线路后，LCD屏幕指示灯区分顺时针、逆时针旋转磁场，直观判定相位顺序；

宽量程电压兼容：40V~690V交流三相回路全覆盖，覆盖民用工业绝大多数低压动力电源；

宽频检测适配：15Hz~400Hz频率区间，普通工频电网、中频变频设备均可稳定识别相序；

带电安全检测：整机绝缘防护满足IEC61010国际电气测量安全标准，可直接接触600V以内带电端子；

配件模块化搭配：可切换自锁探针、细径Slim-Reach探针、绝缘鳄鱼夹，适配狭小端子、粗电缆等不同接线场景。

2.2通俗技术原理

FLUKE9040无内置电源，工作时依靠三相线路之间的线电压产生微小感应电流（额定感应电流1mA/相），仪器内部相位感应电路采集三路电压相位差，通过逻辑运算判断磁场旋转方向，同步驱动LCD对应指示灯点亮。

若三相相位排布为标准正向，顺时针指示灯亮起；若接线颠倒、相位错位，逆时针指示灯点亮。设备内部电路自带相位识别容错设计，即便误接入中性线（N线），指示灯仍可正常显示相序，同时机身背面标注对应提示说明，避免作业人员误判。整机采用双重绝缘壳体，内部无易损耗供电元件，仅9040UK型号探针内置保险丝，用于高电压工况过载防护。

详细技术参数表

产品核心优势（市面同类差异化亮点）

4.1无源供电，降低运维耗材成本

市面多数经济型相序检测仪依靠内置锂电池供电，长期存放易亏电、漏液，户外现场频繁更换电池增加耗材支出。FLUKE9040依靠被测线路电压自主供电，整机无电池结构，设备全生命周期无需更换供电配件，适合长期间断式现场巡检。

4.215-400Hz宽频覆盖，适配特种变频设备

普通相序检测工具仅支持50/60Hz工频电网，无法检测中频电源、变频机组、船舶400Hz三相供电回路。FLUKE9040拓展至15~400Hz全频段，兼顾常规工业配电与特种中频设备，一台设备覆盖多类型检测需求，减少工具携带数量。

4.3多版本配件套件，适配全球作业规范

FLUKE9040分标准版、9040UK、9040EUR三套配件组合：标准版搭配自锁探针；UK款探针内置保险丝，适配欧洲高压配电场景；EUR款增设超细Slim-Reach™探针，适配狭小配电柜端子，企业可根据作业区域采购对应版本，无需额外单独采购测试配件。

4.4分级安全防护，高低压场景通用

仪器同时支持CATIII600V配电柜内检测、CATIV300V入户线路检测，双重绝缘机身符合国际安全规范，配套探针、鳄鱼夹同步匹配对应测量类别额定值，不会出现仪器本体安全等级高于配件的防护短板，降低带电检测触电风险。

4.5轻量化紧凑型机身，单人独立作业

整机仅200g，口袋可收纳，搭配长绝缘测试导线，单人即可完成高处配电柜、地面动力设备相序检测，无需双人配合，提升现场检修作业效率。

产品适用场景

新设备安装调试

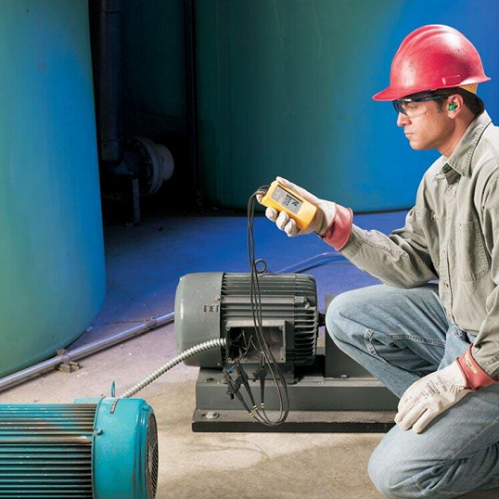

三相电机、空压机、中央空调风机、工业水泵投产前，校验三相进线相序，防止电机反转导致扇叶、传动结构损坏，避免空载试机损耗设备。

配电线路改造验收

厂区低压配电柜、商铺动力进线、小区配电房电缆更换完成后，核验三相相位排布，保障计量电表、保护继电器正常工作，杜绝相序错误引发保护装置误动作。

变频、中频特种设备检修

船舶供电、航空地面电源、中频热处理机组、变频器配套三相回路检测，解决普通相序仪无法识别非50Hz工频电源的问题。

特种设备定期维保

电梯、起重机械、大型制冷机组年度检修，核对动力电源相序，保障设备启停逻辑、制动系统正常运行。

教学与实验室实训

电气院校、电工实训台三相回路教学演示，无源设备无额外供电风险，实训过程安全可控。

操作与使用优势

6.1标准化三步操作流程，上手门槛低

使用FLUKE9040相序旋转指示仪仅需三步完成检测：

将测试探针装配至配套测试导线末端；

三支探针分别对接三相线路L1、L2、L3带电端子；

观察LCD指示灯，顺时针/逆时针指示灯单独点亮，直接读取磁场旋转方向。

整机无复杂功能按键，无需参数设置，新手电工可快速掌握操作逻辑。

6.2配件灵活切换，适配复杂接线环境

狭小配电柜端子可使用Slim-Reach细径探针；粗电缆、铜排检测可更换绝缘鳄鱼夹；日常巡检使用自锁式探针，多种配件自由拆装，适配不同端子尺寸、空间工况。

6.3安全操作细节设计

探针配备护指挡片，作业时手指限制在绝缘防护区域后方，避免误触带电金属；

机身、探针双重绝缘，30VAC以上危险电压区域作业具备基础触电防护；

9040UK款探针集成保险丝，线路过载时熔断保护仪器，降低设备损坏概率。

6.4简易维护，无复杂检修工序

日常仅需微湿软布搭配中性清洁剂擦拭机身外壳，禁止溶剂、研磨类清洁产品；仅9040UK型号需定期检查探针保险丝，更换流程简单，普通运维人员可独立完成，无需专业校准设备。

售后保障与产品资质

7.1原厂质保政策

FLUKE9040相序旋转指示仪自采购签收当日起，提供1年原厂有限质保，质保范围覆盖机身本体材料、工艺缺陷；保险丝、测试探针、鳄鱼夹等消耗配件不在质保范围内；人为磕碰、受潮腐蚀、超量程电压损坏、私自拆机维修造成故障，不在质保覆盖范畴。

如需质保维修，可联系福禄克官方授权服务中心，提供产品故障说明后寄修检测，零售商无原厂维修授权，无法提供官方校准、维修服务。

7.2产品合规资质

安全认证：IEC61010-1电气测量设备通用安全标准、IEC61557-7低压配电相序检测标准；

电磁兼容认证：IEC61326-1工业电磁环境标准、CISPR11ClassA工业设备规范，同步通过韩国KCC、美国FCC合规认证；

防护认证：IEC60925IP40防尘防护等级；

欧盟合规：产品标注CE标识，符合欧盟电气设备准入规范。

7.3原厂配套服务

官网产品资料：可登录福禄克全球官网下载FLUKE9040完整繁体/简体使用手册、规格说明书；

产品注册：官网完成设备注册，接收原厂固件、配件更新通知；

技术支持：全球福禄克服务网点提供工况选型、故障排查线上技术咨询。

常见问题FAQ

Q1：FLUKE9040检测时指示灯不亮是什么原因？

A1：优先排查线路电压，设备最低检测电压为40VAC，低于该电压无感应电流无法驱动指示灯；其次检查探针绝缘层是否破损、导线连接是否松动；确认三相回路是否存在两相断路，缺相状态下仪器无法识别旋转磁场。

Q2：FLUKE9040是否可以搭配中性线N一起检测？

A2：可以，即便一支探针误接中性线，相序指示灯仍可正常显示旋转方向，仪器背面印有该工况提示，作业时无需担心误接N线造成设备失效，但不建议长期搭配N线开展常规检测。

Q3：FLUKE9040和经济型相序笔核心区别在哪里？

A3：一是供电方式，FLUKE9040无源取电无需电池；二是频率覆盖，支持15-400Hz中频设备；三是安全等级更高，CATIII/CATIV双测量类别防护；四是配件成套，适配多种接线场景，经济型相序笔多仅适配50Hz工频、安全防护等级偏低。

Q4：9040UK型号保险丝损坏后如何更换？

A4：先断开所有测试导线，握住探针护指前端逆时针旋开探针头部，取出熔断保险丝，更换同规格0.5A/1000V保险丝后复原组装，更换前必须切断被测线路电源，避免带电操作触电。

Q5：FLUKE9040能否在潮湿、易爆气体环境使用？

A5：设备标注仅限室内干燥环境作业，不可在易燃易爆蒸汽、高湿积水场景使用，潮湿环境会降低绝缘防护性能，存在触电、起火隐患。

FLUKE9040相序旋转指示仪凭借无源供电、宽频宽压、高安全防护的产品特性，解决了三相动力系统现场相序检测的多项实操痛点，适配电力、工业机电、建筑暖通等多行业常态化运维作业。整机标准化操作流程降低人员使用门槛，多版本配套配件覆盖国内外不同施工规范，完善的国际资质与原厂一年质保体系，为企业采购、长期设备运维提供稳定保障。若需批量采购FLUKE9040，可根据现场工况选择标准版、9040UK、9040EUR套件；如需了解FLUKE9040详细校准、故障排查技术内容，可登录福禄克官方网站下载完整使用手册，获取专业选型与操作指导，文章来源于多功能校验仪。
