Fluke1630-2 接地环路 电阻钳形表
在电气设备运维、建筑防雷检测、工业系统排障等领域，接地系统的稳定性直接关系到设备安全运行与人员人身防护，而接地环路电阻和交流漏电流的精准测量是评估接地系统有效性的核心环节。Fluke1630-2接地环路电阻钳形表作为 福禄克 推出的专业级手持检测设备，凭借无辅助接地棒测量、双重功能集成、智能抗干扰等核心优势，成为工程技术人员的得力工具。该设备无需断开接地回路即可完成测量，适配建筑物内部、电缆塔等复杂场景，其便捷的操作......
产品描述
在电气设备运维、建筑防雷检测、工业系统排障等领域，接地系统的稳定性直接关系到设备安全运行与人员人身防护，而接地环路电阻和交流漏电流的精准测量是评估接地系统有效性的核心环节。Fluke1630-2接地环路电阻钳形表作为福禄克推出的专业级手持检测设备，凭借无辅助接地棒测量、双重功能集成、智能抗干扰等核心优势，成为工程技术人员的得力工具。该设备无需断开接地回路即可完成测量，适配建筑物内部、电缆塔等复杂场景，其便捷的操作设计与可靠的性能表现，为接地系统检测提供了高效解决方案，彻底改变了传统测试流程繁琐、场景受限的现状。Fluke1630-2接地环路电阻钳形表是一款由福禄克（Fluke）公司生产的高性能测试仪器，专为快速、安全地测量接地回路电阻而设计。它采用创新的无辅助极测量法，无需断开接地系统或插入辅助接地棒，即可在带电状态下完成测量，极大提升了在复杂环境下的测试效率和安全性。
表格
该设备还具备噪声指示功能，当接地棒中电流大于3A时，显示屏会显示“NOISE”并发出蜂鸣声，提示测量无效；支持时间戳功能，可为每条测量记录标记日期和时间，便于数据追溯与分析。
（一）接地环路电阻测量原理
Fluke1630-2接地环路电阻钳形表采用无辅助接地棒测量法，核心基于电磁感应与欧姆定律。设备内置双钳口结构，一侧钳口感应产生已知固定电压并施加到被测接地系统，另一侧钳口测量系统中的感应电流，通过欧姆定律（R=U/I）自动计算接地环路电阻值。这种测量方法无需安装辅助接地棒，也不必断开接地回路，彻底解决了传统电位降测试法场景受限、操作繁琐的痛点。
Fluke1630-2接地环路电阻钳形表
在多点接地系统中，所有接地通路的净电阻相对于任意单通路（被测通路）而言极低，近乎为零，因此无辅助接地棒测量法仅针对与接地系统并联的独立接地棒电阻进行测量，避免了其他并联回路的干扰。测量时，需将钳表准确夹在待测接地电极或接地棒上，确保钳口与导线垂直且处于定位标记之间，以获得最佳测量效果。若接地系统为非并联结构或开路状态，设备测量的则为接地环路的整体电阻，同样能为系统排障提供关键数据支持。
（二）交流漏电流测量原理
交流漏电流测量基于电磁感应原理，设备内部集成由金属芯和线圈绕组组成的环形电流互感器。当钳表夹住被测导体时，电流互感器会感应导体中电流产生的磁场或流入导体的电流矢量和，并产生与流入导体电流成比例的感应电流，再通过内部电路转换为可读取的漏电流值。
该测量模式支持多种电路类型，包括单相双线电路、三相三线电路等，测量时仅需将一根电线穿过钳口即可完成检测。设备具备滤波器功能，开启后可隔离50/60Hz基本频率与谐波，有效滤除工业环境中的电磁干扰，确保在复杂电磁环境下的测量精度。对于不同量程的漏电流，设备自动匹配相应分辨率，从1μA到10mA不等，确保微量漏电流和大额漏电流均能精准捕捉。
（一）基础操作流程
开机准备阶段，需先检查设备外观与附件完整性，确保钳口无灰尘、污垢或异物，测试钳外壳及绝缘层无开裂或缺损。安装电池时，按住电源开关2秒以上关闭设备，打开电池盖并正确安装4节AA碱性电池，确保电池极性无误后关闭电池盖并锁定。开机后，设备自动完成自检，显示屏会显示电池电量、固件版本等信息，若电池电量不足需及时更换。
参数设置环节，按设备上的“设置”键可调整记录间隔时间、警报阈值、时间、背照灯自动关闭等参数。设置记录间隔时，可在00:00至59:59之间调节两次测量的时间间隔；设置警报阈值时，可选择警报类型并自定义上下限值，当测量值超出限值时，设备会通过蜂鸣声和显示屏提示报警。背照灯功能可在昏暗环境中提高可视性，默认2分钟后自动关闭，也可手动设置为常关状态以节省电量。
不同测量模式的操作步骤各有侧重。接地环路电阻测量时，按“功能选择”键切换至电阻测量模式（Ω），打开钳口扳机锁并夹住待测接地电极或接地棒，确保钳口完全闭合，等待显示屏数值稳定后即可读取测量结果。交流漏电流测量时，切换至电流测量模式（mA/A），将钳表与被测导体连接，根据漏电流大小自动匹配量程，读取显示屏上的漏电流值，必要时可开启滤波器功能以消除干扰。
数据管理与分析操作便捷高效。测量完成后，按“记录”键可将测量值存储至设备内存，存储的记录包含测量值、ID编号、日期和时间戳。查看历史数据时，按住“记录”键2秒以上进入内存查看模式，通过上下键浏览不同记录，按“确认”键可切换显示记录时间或日期。如需清除内存，在测量模式下同时按住指定组合键，按“确认”键即可完成清除操作。
（二）使用注意事项
安全操作是使用Fluke1630-2接地环路电阻钳形表的首要前提。设备仅适用于无电压系统或符合测量类别（CATIV600V/CATIII1000V）的电路测量，测量前需确保被测电路已断电或符合安全电压要求，避免触摸高压部分（电压>交流有效值30V、交流峰值42V或直流60V）。操作时应手握产品触摸挡板后面，穿戴个人防护用品（如橡胶手套、阻燃衣物），以防危险带电导体裸露时遭受电击或电弧伤害。
Fluke1630-2接地环路电阻钳形表
测量精度保障方面，需注意钳口的清洁与正确使用，每次测量前应清洁钳口头部，避免灰尘、污垢影响测量精度；测量时确保导线放置在钳口上的定位标记之间，且钳口与导线垂直，否则可能导致测量误差。在外部低频磁场>30A/m的环境中禁止使用设备，以免磁场干扰影响测量结果。对于多点接地系统，无辅助接地棒测量法效果更佳；若仅存在一条接地通路（如部分住宅场景），建议采用电位降测试法以获得更准确的数值。
设备维护与校准方面，日常使用后应使用湿布和弱性清洁剂清洁外壳，避免使用芳香族或氯化溶剂，以防损坏塑料部分。长期不使用或存放温度高于50℃时，应取出电池，防止电池漏液损坏设备。建议定期对设备进行校准，确保测量精度；若设备出现故障、显示异常或外壳损坏，应立即停止使用，联系Fluke授权服务中心维修，不可自行拆卸或改装。
Fluke1630-2接地环路电阻钳形表凭借便捷的无辅助接地棒测量、精准的双重功能集成、智能的抗干扰设计，在接地系统检测领域展现出显著优势。其核心技术参数覆盖不同场景的测量需求，测试原理基于成熟的电磁感应与欧姆定律，确保了测量的准确性与可靠性；简洁直观的操作流程与全面的安全注意事项，降低了使用门槛，提升了操作安全性。无论是建筑内部的防雷接地检测、工业设备的漏电流排查，还是电缆塔的接地环路电阻测量，Fluke1630-2接地环路电阻钳形表都能凭借其可靠的性能和实用的功能，帮助技术人员快速解决问题，提升工作效率。该设备的出现不仅解决了传统接地测试场景受限、操作繁琐的痛点，还推动了接地检测行业的高效化、标准化发展。对于追求精准、便捷、安全检测的用户而言，Fluke1630-2接地环路电阻钳形表无疑是一款值得信赖的专业设备，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
主要特性与技术参数
测量原理：利用内置双钳口感应技术，在钳住接地导体时，通过感应已知电压并测量回路电流，自动计算出接地回路电阻，实现非侵入式测量。
测量范围：
接地回路电阻：0.025Ω至1500Ω，覆盖了从低阻抗到高阻抗的广泛需求。
接地漏电流：0.2mA至1000mA，可用于系统故障诊断。
交流电流：0.2A至30A，适用于多种电气应用。
精度：在不同量程下精度不同，例如在0.025Ω至0.250Ω范围内，精度为±(读数的1.5%+0.02Ω)；在600Ω至1500Ω范围内，精度为±20%。
钳口设计：钳口尺寸约为35mm（1.38英寸），可轻松夹住各种接地极和等电位母线。
数据功能：支持自动记录和存储测量值，内存容量可达32,760个读数，并具备用户自定义的HI/LO警报功能。

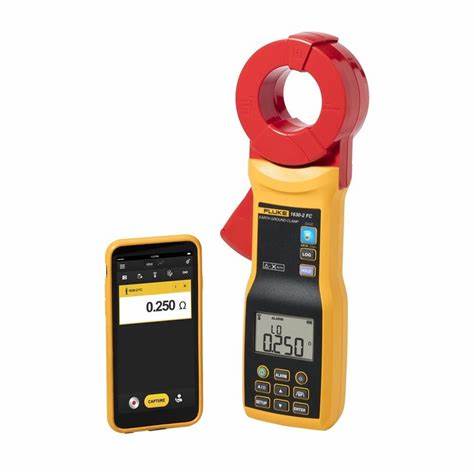

无线连接：型号中的“FC”代表支持FlukeConnect®无线系统，可通过智能手机或平板电脑应用程序无线传输测量数据、GPS位置和图像至云端，并与团队共享。
耐用性：采用坚固的钳口设计，适用于工业环境等恶劣条件。
其他特性：具备显示保持、连续测试、声音警报和过载保护（200A）等功能，操作便捷。
型号说明
Fluke1630-2：是该系列的基础型号，具备核心的接地环路电阻测量功能。
Fluke1630-2FC：在1630-2的基础上增加了FlukeConnect®无线功能，支持数据无线传输和云端管理。
该产品广泛应用于商业、工业和工程领域的电气安全检测，特别适合在建筑物内部、电缆塔等无法使用传统辅助接地极的场所进行测试。
核心技术参数解析
Fluke1630-2接地环路电阻钳形表的技术参数覆盖测量范围、精度、环境适应性等多个关键维度，每个参数均经过精准调校，确保设备在不同场景下的稳定可靠运行。以下为详细参数表格，所有数据均基于标准测试环境（温度23℃±5℃，湿度非冷凝）：表格
| 参数类别 | 具体指标 | 详细说明 |
| 核心测量功能 | 接地环路电阻测量 | 量程0.025Ω至1500Ω，测量频率3.333kHz |
| 交流漏电流测量 | 量程0.200mA至39.99A，真有效值测量，波峰系数CF≤3 | |
| 接地环路电阻精度 | 0.025Ω-0.249Ω | ±（读数的1.5%+0.020Ω） |
| 0.250Ω-0.999Ω | ±（读数的1.5%+0.050Ω） | |
| 1.000Ω-9.999Ω | ±（读数的1.5%+0.100Ω） | |
| 10.00Ω-49.99Ω | ±（读数的1.5%+0.30Ω） | |
| 50.00Ω-99.99Ω | ±（读数的1.5%+0.50Ω） | |
| 100.0Ω-199.9Ω | ±（读数的3.0%+1.0Ω） | |
| 200.0Ω-399.9Ω | ±（读数的5.0%+5.0Ω） | |
| 400Ω-599Ω | ±（读数的10.0%+10Ω） | |
| 600Ω-1500Ω | ±20.00% | |
| 交流漏电流精度 | 0.200mA-3.999mA | 分辨率1μA，±（读数的2.0%+0.05mA） |
| 4.00mA-39.99mA | 分辨率10μA，±（读数的2.0%+0.03mA） | |
| 40.0mA-399.9mA | 分辨率100μA，±（读数的2.0%+0.3mA） | |
| 0.400A-3.999A | 分辨率1mA，±（读数的2.0%+3mA） | |
| 4.00A-39.99A | 分辨率10mA，±（读数的2.0%+30mA） | |
| 频率特性 | 滤波器关闭 | 40Hz至1kHz（漏电流测量） |
| 滤波器开启 | 40Hz至70Hz（漏电流测量） | |
| 电气安全参数 | 最大接地电压 | 1000V |
| 测量类别 | CATIV600V/CATIII1000V | |
| 电磁兼容性 | 符合IEC/EN61326-1标准，CISPR11:1组B类 | |
| 防护等级 | IEC/EN60529:IP30（钳口闭合状态） | |
| 硬件与操作 | 显示屏 | 9999个计数LCD显示屏，刷新率4次/秒，支持背照灯功能 |
| 数据存储 | 最多可保存32760个测量值，记录间隔1秒至59分59秒可调 | |
| 电源供应 | 4节1.5VAA碱性电池（IEC/ENLR6），接地电阻测量模式下电池寿命超过15小时 | |
| 操作温度 | -10℃至+50℃ | |
| 存储温度 | -20℃至+60℃ | |
| 工作湿度 | <90%RH（<10℃）、≤75%RH（30℃至40℃）、<45%RH（40℃至50℃），均无冷凝 | |
| 尺寸与重量 | 283mm×105mm×48mm，重量880g（含电池） | |
| 特殊功能 | 警报阈值 | 支持用户自定义高/低警报限制（AmpsHI/LO、OhmsHI/LO） |
| 滤波器 | 可选择带通滤波器，滤除交流漏电流测量中的有害噪音 | |
| 自动关机 | 20分钟无操作自动关机，可手动关闭该功能 |
深度解析测试原理
Fluke1630-2接地环路电阻钳形表集成接地环路电阻测量和交流漏电流测量两大核心功能，两种测量模式基于不同的物理原理，适配不同的检测需求，确保测量的精准性与适用性。（一）接地环路电阻测量原理
Fluke1630-2接地环路电阻钳形表采用无辅助接地棒测量法，核心基于电磁感应与欧姆定律。设备内置双钳口结构，一侧钳口感应产生已知固定电压并施加到被测接地系统，另一侧钳口测量系统中的感应电流，通过欧姆定律（R=U/I）自动计算接地环路电阻值。这种测量方法无需安装辅助接地棒，也不必断开接地回路，彻底解决了传统电位降测试法场景受限、操作繁琐的痛点。
Fluke1630-2接地环路电阻钳形表
（二）交流漏电流测量原理
交流漏电流测量基于电磁感应原理，设备内部集成由金属芯和线圈绕组组成的环形电流互感器。当钳表夹住被测导体时，电流互感器会感应导体中电流产生的磁场或流入导体的电流矢量和，并产生与流入导体电流成比例的感应电流，再通过内部电路转换为可读取的漏电流值。
该测量模式支持多种电路类型，包括单相双线电路、三相三线电路等，测量时仅需将一根电线穿过钳口即可完成检测。设备具备滤波器功能，开启后可隔离50/60Hz基本频率与谐波，有效滤除工业环境中的电磁干扰，确保在复杂电磁环境下的测量精度。对于不同量程的漏电流，设备自动匹配相应分辨率，从1μA到10mA不等，确保微量漏电流和大额漏电流均能精准捕捉。
实操使用指南与注意事项
Fluke1630-2接地环路电阻钳形表的操作流程简洁直观，结合其功能特性与场景需求，以下为详细的实操指南与使用注意事项，帮助用户快速上手并确保测量安全准确。（一）基础操作流程
开机准备阶段，需先检查设备外观与附件完整性，确保钳口无灰尘、污垢或异物，测试钳外壳及绝缘层无开裂或缺损。安装电池时，按住电源开关2秒以上关闭设备，打开电池盖并正确安装4节AA碱性电池，确保电池极性无误后关闭电池盖并锁定。开机后，设备自动完成自检，显示屏会显示电池电量、固件版本等信息，若电池电量不足需及时更换。
参数设置环节，按设备上的“设置”键可调整记录间隔时间、警报阈值、时间、背照灯自动关闭等参数。设置记录间隔时，可在00:00至59:59之间调节两次测量的时间间隔；设置警报阈值时，可选择警报类型并自定义上下限值，当测量值超出限值时，设备会通过蜂鸣声和显示屏提示报警。背照灯功能可在昏暗环境中提高可视性，默认2分钟后自动关闭，也可手动设置为常关状态以节省电量。
不同测量模式的操作步骤各有侧重。接地环路电阻测量时，按“功能选择”键切换至电阻测量模式（Ω），打开钳口扳机锁并夹住待测接地电极或接地棒，确保钳口完全闭合，等待显示屏数值稳定后即可读取测量结果。交流漏电流测量时，切换至电流测量模式（mA/A），将钳表与被测导体连接，根据漏电流大小自动匹配量程，读取显示屏上的漏电流值，必要时可开启滤波器功能以消除干扰。
数据管理与分析操作便捷高效。测量完成后，按“记录”键可将测量值存储至设备内存，存储的记录包含测量值、ID编号、日期和时间戳。查看历史数据时，按住“记录”键2秒以上进入内存查看模式，通过上下键浏览不同记录，按“确认”键可切换显示记录时间或日期。如需清除内存，在测量模式下同时按住指定组合键，按“确认”键即可完成清除操作。
（二）使用注意事项
安全操作是使用Fluke1630-2接地环路电阻钳形表的首要前提。设备仅适用于无电压系统或符合测量类别（CATIV600V/CATIII1000V）的电路测量，测量前需确保被测电路已断电或符合安全电压要求，避免触摸高压部分（电压>交流有效值30V、交流峰值42V或直流60V）。操作时应手握产品触摸挡板后面，穿戴个人防护用品（如橡胶手套、阻燃衣物），以防危险带电导体裸露时遭受电击或电弧伤害。
Fluke1630-2接地环路电阻钳形表
设备维护与校准方面，日常使用后应使用湿布和弱性清洁剂清洁外壳，避免使用芳香族或氯化溶剂，以防损坏塑料部分。长期不使用或存放温度高于50℃时，应取出电池，防止电池漏液损坏设备。建议定期对设备进行校准，确保测量精度；若设备出现故障、显示异常或外壳损坏，应立即停止使用，联系Fluke授权服务中心维修，不可自行拆卸或改装。
Fluke1630-2接地环路电阻钳形表凭借便捷的无辅助接地棒测量、精准的双重功能集成、智能的抗干扰设计，在接地系统检测领域展现出显著优势。其核心技术参数覆盖不同场景的测量需求，测试原理基于成熟的电磁感应与欧姆定律，确保了测量的准确性与可靠性；简洁直观的操作流程与全面的安全注意事项，降低了使用门槛，提升了操作安全性。无论是建筑内部的防雷接地检测、工业设备的漏电流排查，还是电缆塔的接地环路电阻测量，Fluke1630-2接地环路电阻钳形表都能凭借其可靠的性能和实用的功能，帮助技术人员快速解决问题，提升工作效率。该设备的出现不仅解决了传统接地测试场景受限、操作繁琐的痛点，还推动了接地检测行业的高效化、标准化发展。对于追求精准、便捷、安全检测的用户而言，Fluke1630-2接地环路电阻钳形表无疑是一款值得信赖的专业设备，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
