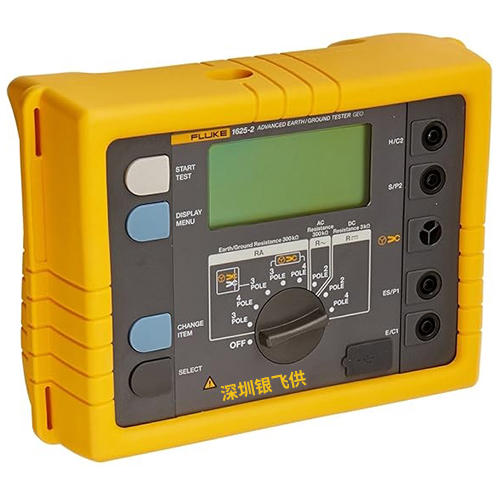

Fluke1625-2KIT 接地电阻测试仪
在电力系统运维、建筑防雷工程、工业设备安装等领域，接地系统的安全性能直接关系到人员安全和设备稳定运行，而接地电阻的精准测量是评估接地系统有效性的核心环节。Fluke1625-2KIT接地电阻测试仪作为 福禄克 公司推出的专业级检测设备，凭借功能全面、测量精准、操作便捷的核心优势，成为工程技术人员的得力工具。该设备集成三极/四极电位降测量、无桩测试、选择性测试和土壤电阻率测试四大核心功能，适配高压输电架线塔、建筑物、移动通信......
产品描述
在电力系统运维、建筑防雷工程、工业设备安装等领域，接地系统的安全性能直接关系到人员安全和设备稳定运行，而接地电阻的精准测量是评估接地系统有效性的核心环节。Fluke1625-2KIT接地电阻测试仪作为福禄克公司推出的专业级检测设备，凭借功能全面、测量精准、操作便捷的核心优势，成为工程技术人员的得力工具。该设备集成三极/四极电位降测量、无桩测试、选择性测试和土壤电阻率测试四大核心功能，适配高压输电架线塔、建筑物、移动通信基站等多种场景，其IP56防护等级和长效续航能力，确保了在复杂户外环境中的稳定表现，为接地系统检测提供了标准化、高效化的解决方案。Fluke 1625-2KIT 接地电阻测试仪是一款功能全面、适用于多种复杂场景的专业接地测量设备，广泛应用于电力、通信、工业及防雷系统中。它支持四种核心测量方法，能够满足不同环境下的接地测试需求：
表格
该设备还具备自动频率控制（AFC）、接地阻抗（R*）测量、测量导线电阻补偿（0.000Ω-29.99Ω）等高级功能，支持个性化代码编程，可根据实际需求激活限值输入、蜂鸣器提示等特殊功能，适配不同场景的测试需求。
（一）三极/四极电位降测量原理
三极和四极电位降测量是接地电阻测量的经典方法，核心基于电流/电压法。三极测量时，设备通过E/C1端子连接待测接地电极，H/C2端子连接辅助接地电极，S/P2端子连接探针。测量时，设备向辅助接地电极与待测接地电极之间输出20V或48V交流电流（短路电流>250mA），通过探针检测两点间的电位差，根据欧姆定律R=U/I计算接地电阻值。这种方法需保证接地电极、探针与辅助接地电极之间的最小距离不小于20米，避免电位梯度相互干扰。
四极测量在三极基础上增加了ES/P1端子连接额外的接地电极探针，该探针可消除测试导线的电磁感应影响，进一步提升测量精度，尤其适用于土壤电阻率不均匀的场景。两种测量模式均支持自动频率控制（AFC），可根据现场干扰情况选择94Hz、105Hz、111Hz或128Hz测量频率，有效规避工频干扰，确保在复杂电磁环境下的测量稳定性。
Fluke1625-2KIT接地电阻测试仪
（二）无桩测试原理（电磁感应法）
无桩测试是Fluke1625-2KIT接地电阻测试仪的特色功能，无需使用接地棒，仅通过两个专用钳口即可完成测量。其原理基于电磁感应，将两个钳口夹在接地棒或连接电缆上，一个钳口感应已知固定电压，另一个钳口测量感应电流，设备通过内置算法自动计算接地回路电阻。
这种方法无需断开接地系统，保持了接地系统的完整性，且可在建筑物内部、电缆塔等无法接触土地的位置使用，大幅拓展了测试场景的适用性。测试时需保证两个钳口间的最小距离为10厘米，避免相互电磁干扰，测量频率固定为128Hz，噪声电流最大可达10A（交流，R_a<20Ω），能够满足快速巡检和应急检测的需求。需要注意的是，该方法仅适用于受测对象存在闭合接地回路的情况，若仅有一条接地通路（如部分住宅应用），需切换至电位降测量法。
（三）选择性测试原理
选择性测试适用于网状运行的接地系统，需配合1个电流钳使用，核心是测量单个接地电极的电阻。测量时，将电流钳夹在待测接地电极的连接线上，设备向辅助接地电极与接地系统之间输出测试电流，通过电流钳精准测量流经单个接地电极的电流分量，结合探针检测的电位差，计算出该电极的独立电阻值。
这种方法无需分离多个并联的接地电极，可在不影响接地系统正常运行的情况下，精准定位单个电极的故障，尤其适用于防雷系统、高压输电架线塔等复杂接地网络的维护。其测量范围与其他模式一致，变流器变流比可在80-1200:1之间调整，适配不同场景的测试需求，当通过电流钳的电流过低时，设备会停止测量并提示，确保测量结果可靠。
（四）土壤电阻率测试原理
土壤电阻率测试采用四极法（Wenner法），需将四个长度相同的接地棒按等间距“a”插入土壤中（插入深度不超过“a”的1/3），通过E/C1、ES/P1、S/P2、H/C2端子连接设备。设备向外侧两个接地棒输出测试电流，通过内侧两个接地棒检测电位差，计算出该深度土壤的电阻值，再代入公式ρ_E=2π・a・R_E得到土壤电阻率。
通过改变接地棒间距“a”（推荐范围2-30米），可测量不同深度地层的土壤电阻率，判断土壤均匀性，为接地系统设计提供依据。为确保准确性，建议将接地棒轴转动90°进行二次测量，避免地下金属碎片或蓄水层的干扰。该模式的测量精度与三极/四极测量一致，能够为接地电极选型和安装深度设计提供精准数据支持。
（五）二极交流/直流电阻测量原理
二极交流电阻测量通过20V矩形脉冲交流电压（频率94Hz-128Hz）测量0.020Ω-300kΩ范围内的电阻值，短路电流>250mA，适用于普通电阻测量场景；二极直流电阻测量采用20V直流电压，短路电流>200mA，支持自动反转极性，测量范围0.020Ω-3kΩ，精度±（读数的2%+2位数），可有效避免极化效应影响，提升低电阻测量的准确性。两种模式均支持测量导线电阻补偿，补偿范围0.000Ω-29.99Ω，进一步提升测量精度。
Fluke1625-2KIT接地电阻测试仪的核心优势体现在功能集成度、测量精度、操作便捷性和环境适应性四个方面。功能集成度方面，设备覆盖接地电阻测量、土壤电阻率测试、干扰检测等多种需求，无需额外搭配其他设备，实现“一机多用”，适配电力、建筑、通信等多个行业的测试需求。
测量精度方面，设备采用先进的电流/电压测量技术和自动频率控制（AFC），能够有效规避电磁干扰，接地电阻测量精度达±（读数的2%+2位数），干扰电压测量精度±（读数的5%+5位数），确保测量数据的可靠性。操作便捷性方面，设备采用中央旋转开关+功能键的操作设计，显示屏支持特殊符号和中文提示，每一次测试时都会提示所需使用的地桩或钳口，即使戴着手套也能轻松操作。测试数据自动存储并支持USB导出，无需手动记录，可直接生成报告，大幅提升工作效率。
环境适应性方面，设备壳体防护等级达到IP56，能够抵御雨水和灰尘侵袭，橡胶保护盖设计增强了抗跌落和抗冲击性能，适合户外恶劣环境使用。工作温度范围为-10℃至50℃，存储温度范围为-30℃至60℃，能够在低温、高温等极端气候条件下正常工作。长效电池续航（支持>3000次测量）和自动关机节能功能，满足长时间现场测试需求，无需频繁更换电池。
（二）典型应用场景
在高压输电架线塔接地测试中，Fluke1625-2KIT接地电阻测试仪可配合EI-162BN外接变流器，在不切断架空地线的情况下测量单个架线塔的接地电阻。测试时，将变流器依次安装在四个塔脚上，通过选择性测量模式，分别测量各塔脚的等效电阻，再通过并联电路公式计算出架线塔的实际接地电阻，避免了传统测试需断开接地系统的繁琐流程，大幅提升运维效率。
Fluke1625-2KIT接地电阻测试仪
建筑防雷系统检测中，该设备可完成防雷接地电极的电阻测量和土壤电阻率测试。在新建建筑验收阶段，采用四极测量模式检测防雷接地网的接地电阻，确保符合防雷规范；通过土壤电阻率测试判断不同深度土壤的导电性能，为接地系统优化提供依据。对于已投入使用的建筑，可采用无桩测试模式进行定期巡检，无需破坏地面或断开接地系统，快速验证接地性能是否达标。
通信基站接地测试中，设备的选择性测试功能可精准定位单个接地电极的故障，其抗干扰能力可有效抵御基站设备产生的电磁干扰，确保测量结果准确。在偏远地区的基站巡检中，长效续航和便携性设计，让技术人员无需携带沉重的设备和电源，即可完成全流程测试，测试数据可通过USB导出至笔记本电脑，方便后续分析和报告编制。
Fluke1625-2KIT接地电阻测试仪凭借多技术融合的测试原理、全面精准的参数配置和便捷高效的操作设计，成为接地系统检测领域的可靠工具。其覆盖全场景的测试模式，能够满足新建系统验收、故障定位、设计规划等多种测试需求；抗干扰和防护设计确保了在复杂环境中的稳定工作；便捷的操作和完善的数据管理功能，提升了测试工作的规范性和效率。无论是电力运维中的高压输电架线塔测试、建筑行业的防雷系统检测，还是通信基站的接地性能验证，Fluke1625-2KIT接地电阻测试仪都能凭借其可靠的性能和实用的功能，帮助工程师快速完成测试任务，保障接地系统的安全有效。对于追求高效、精准、安全测试的用户而言，该设备无疑是一款值得信赖的专业工具，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
1. 核心测量功能
三极/四极电位降法：适用于单点接地系统的精确测量，需布置辅助接地桩和电压探针，测量精度高。
四极土壤电阻率测试：通过等距插入四根探针，自动计算土壤电阻率（ρ=2πaR），为接地系统设计提供基础数据。
选择性测试（使用1个电流钳）：无需断开接地连接，即可对特定接地极进行独立测量，提升现场安全性与效率。
无辅助极法（双钳口无桩测试）：利用两个电流钳夹住接地导体，快速测量闭合回路电阻，特别适合密闭空间或无法打桩的场所。
2. 关键性能参数
测量范围：0.02Ω 至 19.99kΩ
测试频率：支持自动频率控制（AFC），可在94Hz、105Hz、111Hz、128Hz间自动切换，有效避开干扰信号，提高读数稳定性。
测试电压：可切换20V或48V交流电压，适应不同干扰环境。
防护等级：IP56，防尘防水，适合户外及恶劣工况使用。
数据管理：支持USB端口存储和传输，可保存多达1500条记录，便于后期分析与报告生成。
3. 典型应用场景
变电站与配电系统：用于变压器接地电阻检测，确保接地值≤4Ω（符合国家电网规范）。
通信基站与发射塔：验证多点网状接地系统的连通性，执行通断性测试。
建筑物防雷系统：检测建筑四角接地棒的连接完整性，保障雷电流泄放路径畅通。
轨道交通与数据中心：在不允许断电或难以布线的环境中，采用无桩法快速完成接地回路评估。
4. 优势总结
多模式兼容：一机覆盖所有主流接地测试方法，减少设备携带数量。
抗干扰能力强：AFC技术显著提升复杂电磁环境下的测量准确性。
操作便捷：大旋钮设计，支持戴手套操作；测试前自动提示所需配件。
坚固耐用：标配硬质携带箱，适合野外作业。
仪器核心技术参数解析
Fluke1625-2KIT接地电阻测试仪的技术参数覆盖测量范围、精度、环境适应性等多个维度，每个参数都经过精心调校，确保设备在不同场景下的稳定表现。以下为详细参数表格，所有数据均基于标准测试环境（温度18℃-28℃，湿度5%-95%无凝露）：表格
| 参数类别 | 具体指标 | 详细说明 |
| 测量功能 | 核心测量模式 | 三极/四极电位降测量、四极土壤电阻率测试、选择性测试（1个钳口）、无桩测试（2个钳口）、二极交流/直流电阻测量、干扰电压和频率测量 |
| 接地电阻测量 | 量程 | 0.020Ω至300kΩ |
| 分辨率 | 0.001Ω（0.020Ω-2.999Ω）、0.01Ω（3.00Ω-29.99Ω）、0.1Ω（30.0Ω-299.9Ω）、1Ω（0.300kΩ-2.999kΩ）、10Ω（3.00kΩ-29.99kΩ）、100Ω（30.0kΩ-299.9kΩ） | |
| 测量精度 | 三极/四极测量：±（读数的2%+2位数）；选择性测试：±（读数的7%+2位数）；无桩测试：±（读数的7%+3位数）；二极交流/直流电阻：±（读数的2%+2位数） | |
| 操作误差 | 三极/四极测量：±（读数的5%+5位数）；选择性测试：±（读数的10%+5位数）；无桩测试：±（读数的10%+5位数）；二极交流/直流电阻：±（读数的5%+5位数） | |
| 土壤电阻率测量 | 测量原理 | 四极法（Wenner法），需配合4个接地棒 |
| 计算方式 | ρ_E=2π・a・R_E（ρ_E为土壤电阻率，a为探针距离，R_E为测得电阻） | |
| 电气参数 | 测量电压 | 20V/48V（交流），直流20V（二极直流电阻测量） |
| 短路电流 | 交流>250mA，直流>200mA | |
| 测量频率 | 手动或自动选择94Hz、105Hz、111Hz、128Hz（AFC自动频率控制），接地阻抗测量为55Hz | |
| 噪声抑制 | >120dB（16.67Hz、50Hz、60Hz和400Hz） | |
| 干扰电压测量 | 范围1V-50V（交流/直流），精度±（读数的5%+5位数） | |
| 干扰频率测量 | 范围16.0Hz-400Hz，精度±（读数的1%+2位数） | |
| 硬件配置 | 显示屏 | 4数位（最大2999）七段液晶显示屏，数字高度清晰，支持特殊符号显示 |
| 操作界面 | 中央旋转开关+“启动测试”“显示菜单”“选择”功能键，戴手套可操作 | |
| 存储功能 | 内置存储器，可存储1500条记录，支持USB端口导出（.csv格式） | |
| 电源供应 | 6节1.5VAA碱性电池（LR6），支持>3000次测量（R_E+R_H≤1kΩ），>6000次测量（R_E+R_H>10kΩ） | |
| 物理特性 | 尺寸250×133×187mm，含电池重量≤1.1kg，便携箱含附件总重7.6kg | |
| 环境适应性 | 工作温度 | -10℃至50℃ |
| 存储温度 | -30℃至60℃ | |
| 防护等级 | 壳体IP56（防水防尘），电池盖IP40 | |
| 温度系数 | ±读数的0.1%/℃（<18℃或>28℃） | |
| 气候等级 | C1（IEC654-1），-5℃至+45℃，5%至95%RH | |
| 安全性能 | 绝缘保护 | 双重和/或加强绝缘，对地最大50V |
| 安全标准 | 符合IEC61010-1，污染等级2 | |
| 最大过载 | 250Vrms（误用情况下） | |

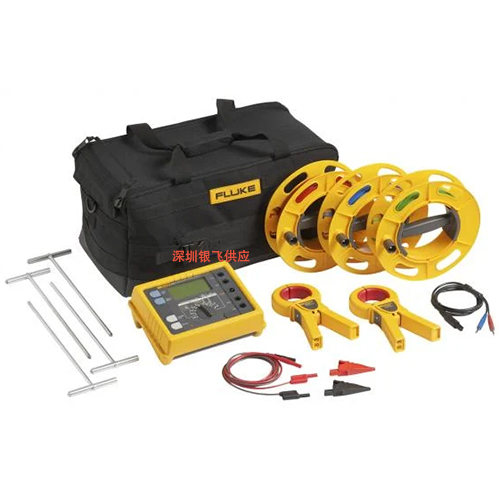

| 附件配置 | 标准附件 | 接地测试仪主机、用户手册、快速参考指南、6节AA电池、2根测试导线、USB电缆、2个钳口、4个接地桩、3个电缆盘、C1620硬质携带箱 |
| 可选附件 | EI-162BN架线塔专用变流器、延长电缆（25米/50米）、维修替换套件 |
核心测试原理
Fluke1625-2KIT接地电阻测试仪的核心测试能力源于电流/电压测量法、电磁感应原理和Wenner土壤电阻率测量法，五种测量模式分别对应不同的应用场景，确保测量的精准性和灵活性。（一）三极/四极电位降测量原理
三极和四极电位降测量是接地电阻测量的经典方法，核心基于电流/电压法。三极测量时，设备通过E/C1端子连接待测接地电极，H/C2端子连接辅助接地电极，S/P2端子连接探针。测量时，设备向辅助接地电极与待测接地电极之间输出20V或48V交流电流（短路电流>250mA），通过探针检测两点间的电位差，根据欧姆定律R=U/I计算接地电阻值。这种方法需保证接地电极、探针与辅助接地电极之间的最小距离不小于20米，避免电位梯度相互干扰。
四极测量在三极基础上增加了ES/P1端子连接额外的接地电极探针，该探针可消除测试导线的电磁感应影响，进一步提升测量精度，尤其适用于土壤电阻率不均匀的场景。两种测量模式均支持自动频率控制（AFC），可根据现场干扰情况选择94Hz、105Hz、111Hz或128Hz测量频率，有效规避工频干扰，确保在复杂电磁环境下的测量稳定性。
Fluke1625-2KIT接地电阻测试仪
无桩测试是Fluke1625-2KIT接地电阻测试仪的特色功能，无需使用接地棒，仅通过两个专用钳口即可完成测量。其原理基于电磁感应，将两个钳口夹在接地棒或连接电缆上，一个钳口感应已知固定电压，另一个钳口测量感应电流，设备通过内置算法自动计算接地回路电阻。
这种方法无需断开接地系统，保持了接地系统的完整性，且可在建筑物内部、电缆塔等无法接触土地的位置使用，大幅拓展了测试场景的适用性。测试时需保证两个钳口间的最小距离为10厘米，避免相互电磁干扰，测量频率固定为128Hz，噪声电流最大可达10A（交流，R_a<20Ω），能够满足快速巡检和应急检测的需求。需要注意的是，该方法仅适用于受测对象存在闭合接地回路的情况，若仅有一条接地通路（如部分住宅应用），需切换至电位降测量法。
（三）选择性测试原理
选择性测试适用于网状运行的接地系统，需配合1个电流钳使用，核心是测量单个接地电极的电阻。测量时，将电流钳夹在待测接地电极的连接线上，设备向辅助接地电极与接地系统之间输出测试电流，通过电流钳精准测量流经单个接地电极的电流分量，结合探针检测的电位差，计算出该电极的独立电阻值。
这种方法无需分离多个并联的接地电极，可在不影响接地系统正常运行的情况下，精准定位单个电极的故障，尤其适用于防雷系统、高压输电架线塔等复杂接地网络的维护。其测量范围与其他模式一致，变流器变流比可在80-1200:1之间调整，适配不同场景的测试需求，当通过电流钳的电流过低时，设备会停止测量并提示，确保测量结果可靠。
（四）土壤电阻率测试原理
土壤电阻率测试采用四极法（Wenner法），需将四个长度相同的接地棒按等间距“a”插入土壤中（插入深度不超过“a”的1/3），通过E/C1、ES/P1、S/P2、H/C2端子连接设备。设备向外侧两个接地棒输出测试电流，通过内侧两个接地棒检测电位差，计算出该深度土壤的电阻值，再代入公式ρ_E=2π・a・R_E得到土壤电阻率。
通过改变接地棒间距“a”（推荐范围2-30米），可测量不同深度地层的土壤电阻率，判断土壤均匀性，为接地系统设计提供依据。为确保准确性，建议将接地棒轴转动90°进行二次测量，避免地下金属碎片或蓄水层的干扰。该模式的测量精度与三极/四极测量一致，能够为接地电极选型和安装深度设计提供精准数据支持。
（五）二极交流/直流电阻测量原理
二极交流电阻测量通过20V矩形脉冲交流电压（频率94Hz-128Hz）测量0.020Ω-300kΩ范围内的电阻值，短路电流>250mA，适用于普通电阻测量场景；二极直流电阻测量采用20V直流电压，短路电流>200mA，支持自动反转极性，测量范围0.020Ω-3kΩ，精度±（读数的2%+2位数），可有效避免极化效应影响，提升低电阻测量的准确性。两种模式均支持测量导线电阻补偿，补偿范围0.000Ω-29.99Ω，进一步提升测量精度。
仪器核心优势与应用场景
（一）核心优势解析Fluke1625-2KIT接地电阻测试仪的核心优势体现在功能集成度、测量精度、操作便捷性和环境适应性四个方面。功能集成度方面，设备覆盖接地电阻测量、土壤电阻率测试、干扰检测等多种需求，无需额外搭配其他设备，实现“一机多用”，适配电力、建筑、通信等多个行业的测试需求。
测量精度方面，设备采用先进的电流/电压测量技术和自动频率控制（AFC），能够有效规避电磁干扰，接地电阻测量精度达±（读数的2%+2位数），干扰电压测量精度±（读数的5%+5位数），确保测量数据的可靠性。操作便捷性方面，设备采用中央旋转开关+功能键的操作设计，显示屏支持特殊符号和中文提示，每一次测试时都会提示所需使用的地桩或钳口，即使戴着手套也能轻松操作。测试数据自动存储并支持USB导出，无需手动记录，可直接生成报告，大幅提升工作效率。
环境适应性方面，设备壳体防护等级达到IP56，能够抵御雨水和灰尘侵袭，橡胶保护盖设计增强了抗跌落和抗冲击性能，适合户外恶劣环境使用。工作温度范围为-10℃至50℃，存储温度范围为-30℃至60℃，能够在低温、高温等极端气候条件下正常工作。长效电池续航（支持>3000次测量）和自动关机节能功能，满足长时间现场测试需求，无需频繁更换电池。
（二）典型应用场景
在高压输电架线塔接地测试中，Fluke1625-2KIT接地电阻测试仪可配合EI-162BN外接变流器，在不切断架空地线的情况下测量单个架线塔的接地电阻。测试时，将变流器依次安装在四个塔脚上，通过选择性测量模式，分别测量各塔脚的等效电阻，再通过并联电路公式计算出架线塔的实际接地电阻，避免了传统测试需断开接地系统的繁琐流程，大幅提升运维效率。
Fluke1625-2KIT接地电阻测试仪
通信基站接地测试中，设备的选择性测试功能可精准定位单个接地电极的故障，其抗干扰能力可有效抵御基站设备产生的电磁干扰，确保测量结果准确。在偏远地区的基站巡检中，长效续航和便携性设计，让技术人员无需携带沉重的设备和电源，即可完成全流程测试，测试数据可通过USB导出至笔记本电脑，方便后续分析和报告编制。
Fluke1625-2KIT接地电阻测试仪凭借多技术融合的测试原理、全面精准的参数配置和便捷高效的操作设计，成为接地系统检测领域的可靠工具。其覆盖全场景的测试模式，能够满足新建系统验收、故障定位、设计规划等多种测试需求；抗干扰和防护设计确保了在复杂环境中的稳定工作；便捷的操作和完善的数据管理功能，提升了测试工作的规范性和效率。无论是电力运维中的高压输电架线塔测试、建筑行业的防雷系统检测，还是通信基站的接地性能验证，Fluke1625-2KIT接地电阻测试仪都能凭借其可靠的性能和实用的功能，帮助工程师快速完成测试任务，保障接地系统的安全有效。对于追求高效、精准、安全测试的用户而言，该设备无疑是一款值得信赖的专业工具，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
