9170-D计量炉
FLUKE9170-D计量炉是917X系列中定位基础型的中低温干式校准设备，温度覆盖-45℃至140℃，依托系列核心双段控温技术，实现0.005℃的全温稳定度与60mm区域0.02℃的轴向均匀性。作为标准配置型号，FLUKE9170-D计量炉含32mm直径标准插块与230V供电系统，15kg的重量与366203323mm的尺寸兼顾便携性与实验室稳定性。内置1502A单通道测量电路，兼容RTD、热电偶及温度开关校准，配合RS-232接口与9938MET/TEMPII软件，完全符合EURAMET/cg-13/v.01规程要求。9170-D无需冷却液即可达到接近......
产品描述
FLUKE9170-D计量炉是917X系列中定位基础型的中低温干式校准设备，温度覆盖-45℃至140℃，依托系列核心双段控温技术，实现±0.005℃的全温稳定度与60mm区域±0.02℃的轴向均匀性。作为标准配置型号，FLUKE9170-D计量炉含32mm直径标准插块与230V供电系统，15kg的重量与366×203×323mm的尺寸兼顾便携性与实验室稳定性。内置1502A单通道测量电路，兼容RTD、热电偶及温度开关校准，配合RS-232接口与9938MET/TEMPII软件，完全符合EURAMET/cg-13/v.01规程要求。9170-D无需冷却液即可达到接近恒温槽的性能，广泛应用于制造业、第三方检测机构的常规温度传感器校准作业，是平衡精度与成本的实用选择。FLUKE 9170-D 是一款高精度干式计量炉，主要用于温度传感器的校准工作。它采用了先进的双段控温技术，在垂直方向上使用上下两层双路控温，提供了极高的温度稳定性和均匀性
FLUKE9170-D计量炉沿用917X系列标志性的双段控温设计，通过垂直方向上下两层独立控温模块解决传统干井炉的轴向温度梯度问题。下部主加热区采用高密度镍铬加热元件，配合精密铂电阻实时反馈，确保恒温块全域热传导均匀，径向均匀性在全温范围稳定于±0.01℃；上部补偿区针对炉口开放与传感器插入导致的热损失动态调节功率，无需额外绝缘套件即可维持高温段温度稳定。这种模拟与数字结合的控制技术，使FLUKE9170-D计量炉在全温范围内保持±0.005℃的稳定度，较传统单区控温设备精度提升显著。在-45℃低温段，轴向均匀性达±0.1℃，0℃时优化至±0.02℃，满足常规校准对温度场一致性的需求。

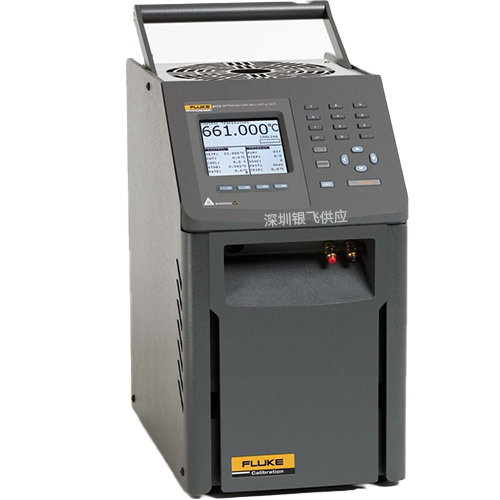

FLUKE 9170-D计量炉
2.1502A测量电路：多类型传感器的精准适配
FLUKE9170-D计量炉内置1502A（Tweener）单通道测量电路，该电路与普通干井炉电路相比有两大核心优势：一是支持ITS-90标准特征系数输入，可充分发挥10Ω、25Ω、100Ω等不同规格标准铂电阻温度计（PRT）的精度潜力，无需手动换算系数；二是随设备提供可溯源的认可校准证书，电阻测量准确度在0-20Ω区间达0.0005Ω，20-400Ω区间为25ppm，为数据准确性提供底层保障。作为基础型号，9170-D可覆盖主流传感器类型校准：对Pt100等RTD的测量精度在0℃时达±0.04℃，对K/E/J型热电偶的热电势测量范围覆盖±78mV，同时支持热敏电阻与温度开关的通断检测，适配多数工业场景需求。
3.操作自动化与场景适配设计
FLUKE9170-D计量炉的操作便捷性体现在细节设计上：配备大尺寸LCD显示屏与中文菜单，通过数字键盘可快速设置温度参数、保温时间及稳定性要求，屏幕同步显示恒温块温度、设定值、升温速率等关键信息，℃/°F单位可一键切换。仪器内置4个可编程校准程序，支持8个温度设置点的“上升-保持”自动化流程，无需人工值守即可完成多台阶校准；针对热敏开关校准的专用“开关测试”协议，可自动检测动作与复位温度，精准记录“死区”数据。160mm的井深配合6种可选标准插块，可适配不同公制与英制直径的传感器探头，满足多样化校准需求。
4.合规性与溯源能力构建
FLUKE9170-D计量炉的六项核心参数完全符合EURAMET/cg-13/v.01指南要求：显示准确度±0.1℃、稳定度±0.005℃、轴向均匀性±0.02℃（0℃）、径向均匀性±0.01℃、负载影响±0.005℃（-35℃）、迟滞0.025℃，这些指标均随设备附带校准证书，可直接作为合规审核依据。校准点溯源体系覆盖-45℃、0℃、50℃、100℃、140℃五个关键温度点，均通过标准化校准流程验证，可溯源至国际温度标准。通过RS-232接口与9938MET/TEMPII软件联动，可自动生成包含设备编号、校准日期、不确定度等信息的校准报告，满足ISO、CNAS对数据可追溯性的要求。
双区恒温场构建：操作人员设定目标温度后，9170-D的主加热区与补偿区同步启动。主加热区快速升温至设定值，补偿区根据炉口热损失动态调节功率，内置控制系统以1秒为周期采集铂电阻反馈信号，通过PID算法微调加热功率，使恒温块温度稳定在±0.005℃范围内。该过程较传统液浴炉快5-10倍，23℃升至140℃仅需32分钟，大幅缩短校准准备时间。
参考基准校准：若外接参考级测温仪（可选配），将标准PRT通过5针DIN接口接入FLUKE9170-D计量炉，1502A电路自动读取PRT电阻值，结合预设的ITS-90特征系数转换为基准温度（TRUE值），25ΩPRT在0℃时的温度准确度达±0.006℃（不含探头误差）。无外接设备时，以恒温块内置铂电阻测量值为参考（显示准确度±0.1℃），满足常规校准需求。
待测传感器测量与比对：将待测传感器（RTD/热电偶/开关等）通过适配插块插入160mm深的校准孔，确保60mm敏感区完全处于均匀温度场。FLUKE9170-D计量炉的内置电路检测传感器输出信号——对RTD测量电阻值，对热电偶测量热电势，对开关监测触点通断状态，再通过预设曲线转换为待测温度（SUT值）。系统自动计算SUT与TRUE值的偏差，偏差分辨率达0.001℃。
数据处理与输出：校准数据实时显示于LCD屏，支持手动记录或通过RS-232接口上传至计算机。9938MET/TEMPII软件可自动整合数据，生成包含校准点、偏差值、环境条件、溯源信息的合规报告。针对温度开关，系统自动存储动作温度、复位温度及滞后差值，单次可保存20组测试结果，便于后续追溯与分析。
表2：FLUKE9170-D与9170-D-R型号差异表
小编极仪银飞总结FLUKE9170-D计量炉通过双段控温、精准测量与合规设计的融合，平衡了校准精度与使用成本。9170-D的±0.005℃稳定度与全类型传感器适配能力，满足中低温段常规校准需求；便携设计与自动化功能，降低了现场作业难度；而EURAMET规程适配性则保障了数据合规性。相较于高端型号，FLUKE9170-D计量炉以基础配置提供核心性能，无需冷却液的特性进一步缩减维护投入。从车间批量校准到实验室标准传递，9170-D以扎实的性能与实用的设计，成为中小企业与检测机构的高性价比选择，充分体现了FLUKE在计量设备领域的技术积淀。
该设备的主要技术特点包括：
温度范围：-45°C 至 140°C（环境温度23°C时）
显示准确度：±0.1°C（全温范围）
稳定性：±0.005°C（全温范围）
轴向均匀性：在60 mm区域内为±0.02°C
内置参考级测温仪（选件），符合ITS-90标准
兼容多种铂电阻温度计（10Ω、25Ω、100Ω）
配备大LCD显示屏，支持中文菜单和数字键盘操作
具有RS-232串行接口，支持自动化校准
核心技术与功能特性
1.双段控温技术：温度场均匀性的核心保障FLUKE9170-D计量炉沿用917X系列标志性的双段控温设计，通过垂直方向上下两层独立控温模块解决传统干井炉的轴向温度梯度问题。下部主加热区采用高密度镍铬加热元件，配合精密铂电阻实时反馈，确保恒温块全域热传导均匀，径向均匀性在全温范围稳定于±0.01℃；上部补偿区针对炉口开放与传感器插入导致的热损失动态调节功率，无需额外绝缘套件即可维持高温段温度稳定。这种模拟与数字结合的控制技术，使FLUKE9170-D计量炉在全温范围内保持±0.005℃的稳定度，较传统单区控温设备精度提升显著。在-45℃低温段，轴向均匀性达±0.1℃，0℃时优化至±0.02℃，满足常规校准对温度场一致性的需求。
FLUKE 9170-D计量炉
FLUKE9170-D计量炉内置1502A（Tweener）单通道测量电路，该电路与普通干井炉电路相比有两大核心优势：一是支持ITS-90标准特征系数输入，可充分发挥10Ω、25Ω、100Ω等不同规格标准铂电阻温度计（PRT）的精度潜力，无需手动换算系数；二是随设备提供可溯源的认可校准证书，电阻测量准确度在0-20Ω区间达0.0005Ω，20-400Ω区间为25ppm，为数据准确性提供底层保障。作为基础型号，9170-D可覆盖主流传感器类型校准：对Pt100等RTD的测量精度在0℃时达±0.04℃，对K/E/J型热电偶的热电势测量范围覆盖±78mV，同时支持热敏电阻与温度开关的通断检测，适配多数工业场景需求。
3.操作自动化与场景适配设计
FLUKE9170-D计量炉的操作便捷性体现在细节设计上：配备大尺寸LCD显示屏与中文菜单，通过数字键盘可快速设置温度参数、保温时间及稳定性要求，屏幕同步显示恒温块温度、设定值、升温速率等关键信息，℃/°F单位可一键切换。仪器内置4个可编程校准程序，支持8个温度设置点的“上升-保持”自动化流程，无需人工值守即可完成多台阶校准；针对热敏开关校准的专用“开关测试”协议，可自动检测动作与复位温度，精准记录“死区”数据。160mm的井深配合6种可选标准插块，可适配不同公制与英制直径的传感器探头，满足多样化校准需求。
4.合规性与溯源能力构建
FLUKE9170-D计量炉的六项核心参数完全符合EURAMET/cg-13/v.01指南要求：显示准确度±0.1℃、稳定度±0.005℃、轴向均匀性±0.02℃（0℃）、径向均匀性±0.01℃、负载影响±0.005℃（-35℃）、迟滞0.025℃，这些指标均随设备附带校准证书，可直接作为合规审核依据。校准点溯源体系覆盖-45℃、0℃、50℃、100℃、140℃五个关键温度点，均通过标准化校准流程验证，可溯源至国际温度标准。通过RS-232接口与9938MET/TEMPII软件联动，可自动生成包含设备编号、校准日期、不确定度等信息的校准报告，满足ISO、CNAS对数据可追溯性的要求。
测试原理：高精度校准的实现路径
FLUKE9170-D计量炉基于“恒温场构建-参考比对-数据解析”的核心逻辑，通过四步完成传感器精准校准：双区恒温场构建：操作人员设定目标温度后，9170-D的主加热区与补偿区同步启动。主加热区快速升温至设定值，补偿区根据炉口热损失动态调节功率，内置控制系统以1秒为周期采集铂电阻反馈信号，通过PID算法微调加热功率，使恒温块温度稳定在±0.005℃范围内。该过程较传统液浴炉快5-10倍，23℃升至140℃仅需32分钟，大幅缩短校准准备时间。
参考基准校准：若外接参考级测温仪（可选配），将标准PRT通过5针DIN接口接入FLUKE9170-D计量炉，1502A电路自动读取PRT电阻值，结合预设的ITS-90特征系数转换为基准温度（TRUE值），25ΩPRT在0℃时的温度准确度达±0.006℃（不含探头误差）。无外接设备时，以恒温块内置铂电阻测量值为参考（显示准确度±0.1℃），满足常规校准需求。
待测传感器测量与比对：将待测传感器（RTD/热电偶/开关等）通过适配插块插入160mm深的校准孔，确保60mm敏感区完全处于均匀温度场。FLUKE9170-D计量炉的内置电路检测传感器输出信号——对RTD测量电阻值，对热电偶测量热电势，对开关监测触点通断状态，再通过预设曲线转换为待测温度（SUT值）。系统自动计算SUT与TRUE值的偏差，偏差分辨率达0.001℃。
数据处理与输出：校准数据实时显示于LCD屏，支持手动记录或通过RS-232接口上传至计算机。9938MET/TEMPII软件可自动整合数据，生成包含校准点、偏差值、环境条件、溯源信息的合规报告。针对温度开关，系统自动存储动作温度、复位温度及滞后差值，单次可保存20组测试结果，便于后续追溯与分析。
关键性能参数与型号差异
表1：FLUKE9170-D计量炉核心性能参数表| 类别 | 参数规格 |
| 温度范围 | -45℃~140℃ |
| 显示准确度 | ±0.1℃（全温范围） |
| 温度稳定度 | ±0.005℃（全温范围，稳定后） |
| 轴向均匀性（60mm） | ±0.1℃@-45℃、±0.04℃@-35℃、±0.02℃@0℃、±0.07℃@140℃ |
| 径向均匀性 | ±0.01℃（全温范围） |
| 负载影响 | ±0.02℃@-45℃、±0.005℃@-35℃、±0.01℃@140℃（参考+3支Φ6.4mm传感器） |
| 迟滞 | 0.025℃ |
| 升降温速度 | 23℃→140℃：32min；-45℃→140℃：45min；23℃→-45℃：44min；140℃→23℃：19min |
| 井深/插块直径 | 160mm/32mm（标配，可选其他规格） |
| 测量电路 | 1502A单通道，支持ITS-90系数输入 |
| 电阻测量准确度 | 0.0005Ω（0-20Ω）、25ppm（20-400Ω） |
| 显示与操作 | LCD屏（℃/°F可选）、中文菜单、数字键盘 |
| 数据接口 | RS-232串行接口 |
| 物理参数 | 366×203×323mm（H×W×D）、15kg |
| 电源 | 230VAC（±10%）、3.15A |
| 校准溯源点 | -45℃、0℃、50℃、100℃、140℃ |
表2：FLUKE9170-D与9170-D-R型号差异表
| 功能配置 | 9170-D（基础型） | 9170-D-R（增强型） |
| 参考级测温仪 | 无（可选配） | 内置（标配） |
| 温度测量准确度 | ±0.1℃ | ±0.006℃@0℃（25ΩPRT） |
| ITS-90特征系数支持 | 支持（需外接） | 内置直接支持 |
| NVLAP认可证书 | 基础性能证书 | 含参考测温仪校准证书 |
| 标准配件 | 1个32mm插块 | 1个32mm插块 |
| 核心控温技术 | 双段控温 | 双段控温 |
| 软件兼容性 | 兼容9938软件 | 兼容9938软件 |
典型应用场景与实践价值
在电子元件生产车间，FLUKE9170-D计量炉用于PCB板温度传感器校准，其±0.01℃径向均匀性确保批量传感器校准一致性，4个可编程程序使单日校准量提升至80支；在第三方检测机构，9170-D的EURAMET合规参数与软件联动功能，可快速生成符合CNAS要求的校准报告，适配中小企业的低成本溯源需求。无需冷却液的特性降低了维护成本，15kg的重量使其可灵活穿梭于实验室与车间现场，实现“一地校准、多场景覆盖”的实用价值。小编极仪银飞总结FLUKE9170-D计量炉通过双段控温、精准测量与合规设计的融合，平衡了校准精度与使用成本。9170-D的±0.005℃稳定度与全类型传感器适配能力，满足中低温段常规校准需求；便携设计与自动化功能，降低了现场作业难度；而EURAMET规程适配性则保障了数据合规性。相较于高端型号，FLUKE9170-D计量炉以基础配置提供核心性能，无需冷却液的特性进一步缩减维护投入。从车间批量校准到实验室标准传递，9170-D以扎实的性能与实用的设计，成为中小企业与检测机构的高性价比选择，充分体现了FLUKE在计量设备领域的技术积淀。
