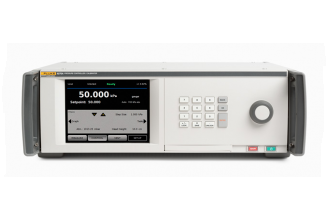

Fluke6270A 模块式压力控制器/校准器

Fluke6270A模块式压力控制器/校准器 FLUKE可靠的解决方案,能够帮助您大大简化气体压力校准工作。并且能够在您购买以及随后的需求变化或增长时进行扩展,6270A非常适合压力传感器制造商使用,这些厂商都希望极力避免生产线停工,以及需要快捷、高精度的压力源。6270A的模块化设计使其非常容易维护;在宽量程内的高速控制以及高准确度使其能够满足厂商的产能需求。 6270A校准器在宽量程内的控制精度和准确度使得单台校准器即可校准多种类、竟量程......

产品描述

Fluke6270A模块式压力控制器/校准器
FLUKE可靠的解决方案,能够帮助您大大简化气体压力校准工作。并且能够在您购买以及随后的需求变化或增长时进行扩展,6270A非常适合压力传感器制造商使用,这些厂商都希望极力避免生产线停工,以及需要快捷、高精度的压力源。6270A的模块化设计使其非常容易维护;在宽量程内的高速控制以及高准确度使其能够满足厂商的产能需求。
6270A校准器在宽量程内的控制精度和准确度使得单台校准器即可校准多种类、竟量程压力仪器,得到了校准实验室及仪器室的管理及技术人员的认可。防污染选件也很受用户欢迎,它可以防止污染,避免仪器的损坏得益于图形化用户界面和直观的硬件设计,6270A易于掌握及使用。
这是一台在30%至100% 模块量程范围内的读数测量不确定度达到0.01 %的压力控制器。6270A模块式压力控制器/校准器可工作于系统模式,通过一个前面板操作多个控制器。其中采用PM600压力测量模块采用高精度的的石英参考压力变送器(Q-RPT) 技术,Fluke6270A模块式压力控制器/校准器提供14个可选的模块(不同量程的压力模块),包括本质为表压模式的模块和绝压模块。其中绝压模块包括一个板载气压计。通过板载气压计对大气压力变化进行一个随时的动态补偿技术,同时也支持在绝压和表压模式下使用我们的模块。PM600 压力测量模块能够覆盖极宽的校准对象,超宽百分比读数能力与测量表压和绝压的能力相结合。
0.02% 满量程指标包括模块的短期性 能( 线性、迟滞、重复性) 以及长 期稳定度和校准标准的不确定度。Fluke6270A模块式压力控制器/校准器配套的PM200压力测量模块采用高度特征化的硅传感器,为高准确度压力测量提供了经济的解决方案。 用户对PM200 测量性能完全充满信心。

14个可选的不同量程的压力模块
Fluke6270A模块式压力控制器/校准器宽范围度支持更多校准宽范围的校准对象。确保覆盖广泛校准对象 压力控制模块支持非常宽的压力范围。脉宽调制控制功能这是一项久经考验的技术,使得Fluke6270A模块式压力控制器/校准器能够提供很宽的范围度,即压力控制器主机正常工作时规定的较大测量值与较小测量值之比。下面上图片。

Fluke6270A
校准各种压力计和传感器

该压力控制器/校准器具有极佳的压力量程扩展能力:同时安装多达5个测量模块,在30%至100%模块量程范围内的不确定度低至0.01%读数。
您可根据当前需求选择配置,之后若需求变化和增长可进行扩展。数秒之内即可通过增加模块来提高压力量程或准确度,无需将仪器返回到工厂。
防污染系统选件可帮助您在校准液体压力设备时避免污染控制器的风险。
福禄克计量校准部的6270A压力控制器/校准器是非常坚固、可靠的解决方案,可大大简化气体压力校准任务。得益于模块化设计,该仪器非常灵活,无论是初始购买还是随后需求变化和增长时,均可根据各种需求和预算进行配置,并且可扩展到覆盖极宽的工作范围。
6270A非常适合传感器制造商,帮助其避免生产线停工,以及提供快速、准确的压力源。模块化设计使其非常容易维护,宽量程范围内的高速控制和高准确度能够提供所需的生产能力。
无论是校准实验室及仪器室的负责人还是技术人员,都非常欣赏6270A校准器在宽压力量程内的控制精度和准确度,这种能力使其利用单台校准器即可校准各种各样的设备。他们也非常喜欢防污染选件,可为各种危险环境下的工作提供重要的安全保证。

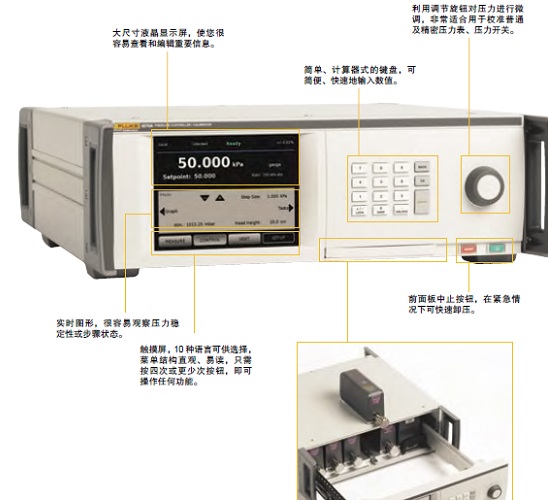

得益于图像化用户界面和直观的硬件设计,6270A非常容易掌握和使用。
6270A

校准各类的仪表——快捷、准确、可靠

6270A 的压力量程覆盖从低差压到20 MPa (3000 psi),完全满足绝大多数压力计和传感器需求。两种准确度等级可选,0.02%满量程或0.01%读数,使您既能满足准确度要求,又不超出预算限制。
得益于模块式设计,6270A 非常灵活,能够在同一主机中安装不同准确度等级的模块。对于要求高准确度的压力范围,您可购买高准确度水平的模块;对于其他压力范围,则可以购买准确度稍低、更经济的模块。
有一份技术文章提供了6270A 的完整以及支持的准确度指标,其中详细列出了测量不确定度,由此可准确知道您能得到的指标。可从网站flukecal.com 下载该技术文章。与福禄克计量校准部的所有仪器一样,这些技术指标完善、保守、 可信。
银飞

压力控制器优点

每个测量和控制模块,以及主机, 都具有安全阀,防止意外过压对仪 器及操作者造成损害。6270A 的 设计完全符合健全工程实践(SEP) 标准。利用内部安全阀、用户可 选的压力限值以及应急中止按钮, 确保万无一失。 如果您的校准对象使用不同的介 质,例如水、油和气,则可能面 临污染可能——本不该进入系统 的介质进入了系统之内。污染会 堵塞校准器的阀门、磨损部件, 使其难以保证压力。如果污染物 进入传感器,可实际更改校准器 的行为,使其与读数完全不符。 如果您面临污染问题,可以订购 可选的6270A防污染系统(CPS), 帮助您保证校准器阀门清洁、不 受杂质影响。 CPS可确保介质单向流出控制器, 且具有重力收集系统、两级过滤 系统,提供前所未有的保护等级。 6270A 可工作于系统模 式,通过一个前 面板操作多个控 制器。

模块式配置提供了几乎不受限的灵活性

在单台6270A 主机中可安装多达5个压力模块,混合搭配模块类型 和量程,构建适合需求的组合。 只需购买满足当前压力范围校准 任务的模块。然后随着任务增长 和变化增加模块。
可快速、简便地插入和拔出模块, 只需将模块插入到特殊设计的轨 道,然后拧紧旋钮。模块到位时 会听到咔嗒声,从咔嗒声可判断 模块已经安全到 位;旋钮上具有特 殊的“防扭”装置, 防止过紧。您永远 不必担心拧得过紧 或不足
模块的安装和拆卸 全部通过机箱前面板进行。即使 6270A 安装在机柜中,也很容易 在机箱上安装和拆卸测量模块和 控制模块。
每种模块都采用增强式表面密封 设计,经过严格的压力漏泄测试, 测试压力是工作压力的3 倍。 您完全不必担心系统漏泄会影响 测量和控制压力的能力。 始终确保 模块安装正确。 20 秒内 即可完成模块更换

只要20秒即可维护

我们设计6270A 的宗旨之一是保 证维护简单,使得拥有成本非常 合理。我们提供维护和校准手册, 详细介绍如何更换阀门和零件。 可利用内置截屏程序帮助诊断故 障。
控制和测量模块是独立的,可快 速、简便地维修。只需将模块拔 下并更换,不要求自动调整。您 只需安装一个新模块,如需要再 更改一下供气压力,即可方便地 更改压力量程。无需将6270A 送 回至工厂。
利用可选的PMM 校准器套件,无 论模块在机箱内还是机箱外,均 可对其进行校准。经过校准之后, 即可将其用于任何6270A 主机, 不会影响测量不确定度。很容易 拆卸和更换模块,无需专用工具。
从前面板到背部的压力连接,系 统中每个部件的设计都遵循简单、 模块式更换方式。
CPU 主板位于6270A 顶部,只需 拆下几个螺钉即可将其更换。
6270A 后部的压力接口采用阳极 氧化铝,是足以支持正常使用的 可靠材料。然而,如果螺纹滑丝 或金属连接器擦伤,您无需打开 机箱即可方便地拆下模块。只需 拆下固定螺钉然后将其拔出即可。 连接器上没有连接模块,所以更 换很简单、成本很低。

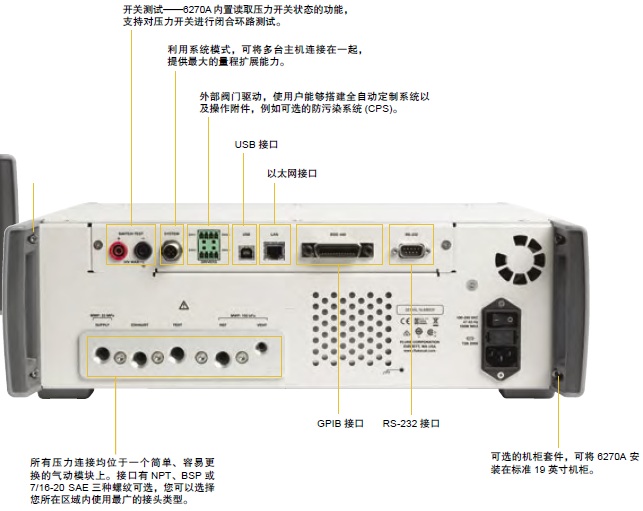

背部采用可拆卸气动模块,很容 易将6270A 从机柜中取下。只 需对测试和供压端口卸压,然后 从主机背部断开连接气动模块即 可。您不需要怀疑哪个压力管线 是供压端口,哪个是测试端口; 这些管线全部连接至气动模块, 并且该模块的连接方式只有一种。 提供三种螺纹类型的气动连接模 块——NPT、BSP 和7/16-20,以 满足不同地区的要求。主气动模 块上的隔离阀很容易从6270A 机 箱的顶部拆下

提高一致性和产能

福禄克计量校准部的COMPASS for Pressure软件专门针对压力校准而设计,支持实现6270A自动化,以及对单台或多台被测设备(DUT)执行完整的压力校准程序。COMPASS软件消除了使用自动化系统时常见的未知因素。
6270A还具有完整的远端接口,支持用户使用定制软件或其他数据采集设备。关于接口的详细信息,请参见6270A用户手册。

银飞与技术支持

福禄克计量校准部的测试、维修和校准服务旨在快速满足您的需求,且价格公道,同时保证质量。我们的校准实验室通过ISO Guide 17025认证。我们的校准和维修部门遍布全球,帮助您确保硬件在较好性能下工作。

节约成本

CarePlan能够帮助您缩短停工时间、控制拥有成本。福禄克计量校准部提供1年、3年和5年期金牌会员计划(Priority Gold CarePlans),其中包括6270A校准器的年度标准或认证校准,确保3天内部周转时间1;外加免费维修,确保10天内部维修时间(含校准)。
为仅需要延长保修期的客户提供2年和4年银牌会员计划(Silver CarePlans)。

快速工作

我们在美国亚利桑那州的凤凰城举办各种压力和流量校准课程;同时也定期举办涵盖各种压力校准主题的网络研讨会,且完全免费。如果您需要通过服务或维护培训,帮助您维护压力校准器系列设备,我们也随时准备伸出援手。


型号与量程
型号 表压量程 (SI 单位) 绝压量程
(SI 单位)
表压量程
( 英制单位)
绝压量程
( 英制单位)
1 year Specification
相对
不确定度
(% 读数)
域值
不确定度
(% 测量范围)
绝压
模式加数
绝压
模式加数
(% 满量程)
PM600-BG15K -15 至15 kPa - -60 至60 inH₂0 - 0.01 % 0.003 % -
PM600-G100K 0 至100 kPa - 0 至15 psi - 0.01 % 0.003 % -
PM600-G200K 0 至200 kPa - 0 至30 psi - 0.01 % 0.003 % -
PM600-A100K -100 至0 kPa 6 至100 kPa -13.8 至0 psi 0.9 至15 psi 0.01 % 0.003 % 0.007 %
PM600-A200K -90 至100 kPa 10 至200 kPa -13.2 至15 psi 1.5 至30 psi 0.01 % 0.003 % 0.007 %
PM600-A350K -90 至250 kPa 10 至350 kPa -13.2 至35 psi 1.5 至50 psi 0.01 % 0.003 % 0.007 %
PM600-A700K -82 至700 kPa 18 至700 kPa -12.1 至100 psi 2.6 至100 psi 0.01 % 0.003 % 0.007 %
PM600-A1.4M -0.065 至1.4 MPa 0.035 至1.4 MPa -10 至200 psi 5 至200 psi 0.01 % 0.003 % 0.007 %
PM600-A2M -0.03 至2 MPa 0.07 至2 MPa -5 至300 psi 10 至300 psi 0.01 % 0.003 % 0.007 %
PM600-A3.5M -0.03 至3.5 MPa 0.07 至3.5 MPa -5 至500 psi 10 至500 psi 0.01 % 0.003 % 0.007 %
PM600-A7M 0 至7 MPa 大气压 至7 MPa 0 至1000 psi 大气压 至1000 psi 0.01 % 0.003 % 0.007 %
PM600-A10M 0 至10 MPa 大气压 至10 MPa 0 至1500 psi 大气压 至1500 psi 0.01 % 0.003 % 0.007 %
PM600-A14M 0 至14 MPa 大气压 至14 MPa 0 至2000 psi 大气压 至2000 psi 0.01 % 0.003 % 0.007 %
PM600-A20M 0 至20 MPa 大气压 至20 MPa 0 至3000 psi 大气压 至3000 psi 0.01 % 0.003 % 0.007 %
BRM600-BA100K - 70 至110 kPa - 10 至16 psi 0.01 % - -
表压模式不确定度为相对不确定度和门限不确定度两者中的大值。
绝压模式不确定度为相对不确定度和门限不确定度两者中的大值,再加上安装的很低量程PM600-AXXX 模块的绝压模式不确定度加数。
例如,如果使用一块PM600-A200K 和一块PM600-A2M,则2000 kPa 绝压时的不确定度为0.2 kPa (0.01% * 2000 kPa) + 0.014 kPa。
域值不确定度是指在30% 量程之下,其测量不确定度为0.003%x30% 自动量程。
型号 量程(SI 单位) 量程( 英制单位) 测量模式 不确定度(% 满量程)
PM200-BG2.5K -2.5 至2.5 kPa -10 至10 inH₂0 表压 0.20 %
PM200-BG35K -35 至35 kPa -5 至5 psi 表压 0.05 %
PM200-BG40K -40 至40 kPa -6 至6 psi 表压 0.05 %
PM200-A100K 2 至100 kPa 0.3 至15 psi 绝压 0.10 %
PM200-BG100K -100 至100 kPa -15 至15 psi 表压 0.02 %
PM200-A200K 2 至200 kPa 0.3 至30 psi 绝压 0.10 %
PM200-BG200K -100 至200 kPa -15 至30 psi 表压 0.02 %
PM200-BG250K -100 至250 kPa -15 至36 psi 表压 0.02 %
PM200-G400K 0 至400 kPa 0 至60 psi 表压 0.02 %
PM200-G700K 0 至700 kPa 0 至100 psi 表压 0.02 %
PM200-G1M 0 至1 MPa 0 至150 psi 表压 0.02 %
PM200-G1.4M 0 至1.4 MPa 0 至200 psi 表压 0.02 %
PM200-G2M 0 至2 MPa 0 至300 psi 表压 0.02 %
PM200-G2.5M 0 至2.5 MPa 0 至360 psi 表压 0.02 %
PM200-G3.5M 0 至3.5 MPa 0 至500 psi 表压 0.02 %
PM200-G4M 0 至4 MPa 0 至580 psi 表压 0.02 %
PM200-G7M 0 至7 MPa 0 至1000 psi 表压 0.02 %
PM200-G10M 0 至10 MPa 0 至1500 psi 表压 0.02 %
PM200-G14M 0 至14 MPa 0 至2000 psi 表压 0.02 %
PM200-G20M 0 至20 MPa 0 至3000 psi 表压 0.02 %
* 量程为100 kPa (15 psi) 或更高的表压模式模块(PM200-GXXX 或PM200-BGXXX) 配合气压计参考模块使用时,可支持绝压模式测量。
** 表压模式模块的不确定度假设为日常调零;绝压模式模块的不确定度包括1 年期零点稳定度。若定期调零,不确定度为0.05%FS。
***对于通过增加气压计参考模块而用于绝缘模式的表压模式模块,仪器测量不确定度计算为表压模式模块的不确定度加上气压计参考模
块的不确定度。

压力控制器型号与细节
型号 描述
6270A Pressure Controller/Calibrator
A complete pressure controller/calibrator system includes:
  • 1 chassis (6270A-XXX)
  • 1 control module (PCM-STD-20M)
  • 1 or more measurement modules (PM200 or PM600)
6270A-NPT Modular Pressure Controller Chassis, NPT Manifold
6270A-BSP Modular Pressure Controller Chassis, BSP Manifold
6270A-7/16 Modular Pressure Controller Chassis, SAE 7/16-20 Manifold
BRM600-BA100K Barometric Reference Module, 70 to 110 kPa (10 to 16 psi)
PCM-STD-20M Pressure Control Module, Standard Turndown
PM200-BG2.5K Pressure Measurement Module, -2.5 to 2.5 kPa (-10 to 10 inH2O)
PM200-BG35K Pressure Measurement Module, -35 to 35 kPa (-5 to 5 psi) gauge
PM200-BG40K Pressure Measurement Module, -40 to 40 kPa (-6 to 6 psi) gauge
PM200-A100K Pressure Measurement Module, 100 kPa (15 psi) absolute
PM200-BG100K Pressure Measurement Module, -100 to 100 kPa (-15 to 15 psi) gauge
PM200-A200K Pressure Measurement Module, 200 kPa (30 psi) absolute
PM200-BG200K Pressure Measurement Module, -100 to 200 kPa (-15 to 30 psi) gauge
PM200-BG250K Pressure Measurement Module, -100 to 250 kPa (-15 to 36 psi) gauge
PM200-G400K Pressure Measurement Module, 0 to 400 kPa (0 to 60 psi) gauge
PM200-G700K Pressure Measurement Module, 0 to 700 kPa (0 to 100 psi) gauge
PM200-G1M Pressure Measurement Module, 0 to 1 MPa (0 to 150 psi) gauge
PM200-G1.4M Pressure Measurement Module, 0 to 1.4 MPa (0 to 200 psi) gauge
PM200-G2M Pressure Measurement Module, 0 to 2 MPa (0 to 300 psi) gauge
PM200-G2.5M Pressure Measurement Module, 0 to 2.5 MPa (0 to 360 psi) gauge
PM200-G3.5M Pressure Measurement Module, 0 to 3.5 MPa (0 to 500 psi) gauge
PM200-G4M Pressure Measurement Module, 0 to 4 MPa (0 to 580 psi) gauge
PM200-G7M Pressure Measurement Module, 0 to 7 MPa (0 to 1000 psi) gauge
PM200-G10M Pressure Measurement Module, 0 to 10 MPa (0 to 1500 psi) gauge
PM200-G14M Pressure Measurement Module, 0 to 14 MPa (0 to 2000 psi) gauge
PM200-G20M Pressure Measurement Module, 0 to 20 MPa (0 to 3000 psi) gauge
PM600-BG15K Pressure Measurement Module, -15 to 15 kPa (-2.2 to 2.2 psi) gauge
PM600-A100K Pressure Measurement Module, 100 kPa (15 psi) absolute
PM600-G100K Pressure Measurement Module, 0 to 100 kPa (0 to 15 psi) gauge
PM600-G200K Pressure Measurement Module, 0 to 200 kPa (0 to 30 psi) gauge
PM600-A200K Pressure Measurement Module, 200 kPa (30 psi) absolute
PM600-A350K Pressure Measurement Module, 350 kPa (50 psi) absolute
PM600-A700K Pressure Measurement Module, 700 kPa (100 psi) absolute
PM600-A1.4M Pressure Measurement Module, 1.4 MPa (200 psi) absolute
PM600-A2M Pressure Measurement Module, 2 MPa (300 psi) absolute
PM600-A3.5M Pressure Measurement Module, 3.5 MPa (500 psi) absolute
PM600-A7M Pressure Measurement Module, 7 MPa (1000 psi) absolute
PM600-A10M Pressure Measurement Module, 10 MPa (1500 psi) absolute
PM600-A14M Pressure Measurement Module, 14  MPa (2000 psi) absolute
PM600-A20M Pressure Measurement Module, 20 MPa (3000 psi) absolute

校验仪通用配件

配件 描述
Y6270 Rack Mount Kit, 19 in Width, 3U
CASE-6270 Shipping Case, 6270A
CASE-PMM Shipping Case, 3 PMM Modules
CPS-20M-P3K Contamination Prevention System, 20 MPa (3000 psi), P3000 test port
CPS-20M-HC20 Contamination Prevention System, 20 MPa (3000 psi), HC20 test port
PK-6270-NPT Lines and Fittings Kit, 6270A NPT
PK-6270-BSP Lines and Fittings Kit, 6270A BSP
PMM-CAL-KIT-20M Pressure Measurement Module Calibration Kit, 20 MPa (3000 psi)
TST-20M Test Station, 20 MPa (3000 psi)
VA-PPC/MPC-REF-110 Vacuum Pump Package, 110 V
VA-PPC/MPC-REF-220 Vacuum Pump Package, 220 V
福禄克计量校准部提供电气、温度、压力、射频和流量校准领域内各种各样的校准器和标准、软件、服务、支持和培训。其中Fluke6270A 模块式压力控制器/校准器还有三个不同的螺纹选择,6270A-NPT模块化压力控制器主机,NPT螺纹。6270A-BSP模块化压力控制器主机,BSP螺纹。6270A-7/16模块化压力控制器主机,SAE 7/16-20螺纹。文章来源福禄克压力校验仪
