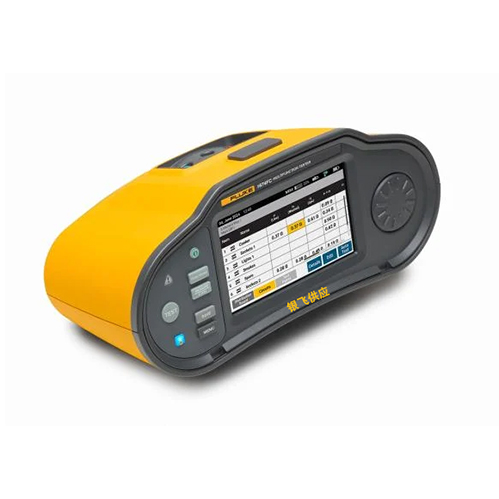

Fluke1672FTT带TruTest软件包的多功能安装测试仪
Fluke1672FTT带TruTest软件包的多功能安装测试仪 ，Part#:5581068，UPC#:195112119617。 Fluke1672FTT多功能安装测试仪，配备了强大的TruTest软件包，在电气检测领域展现出卓越的性能与实用性，是专业电气检测人员不可或缺的得力工具。 一、丰富配件，满足多样需求 多功能安装测试仪：作为核心设备，其设计精巧，功能全面。具备先进的电路检测技术，能够精准测量各类电气参数，无论是复杂的工业电气系统，还是常见的商业、家庭用电环境，都能进行高......
产品描述
Fluke1672FTT带TruTest软件包的多功能安装测试仪，Part#:5581068，UPC#:195112119617。
Fluke1672FTT多功能安装测试仪，配备了强大的TruTest软件包，在电气检测领域展现出卓越的性能与实用性，是专业电气检测人员不可或缺的得力工具。
Fluke1672FTT多功能安装测试仪，配备了强大的TruTest软件包，在电气检测领域展现出卓越的性能与实用性，是专业电气检测人员不可或缺的得力工具。
一、丰富配件，满足多样需求
多功能安装测试仪：作为核心设备，其设计精巧，功能全面。具备先进的电路检测技术，能够精准测量各类电气参数，无论是复杂的工业电气系统，还是常见的商业、家庭用电环境，都能进行高效且准确的检测，为电气系统的安全性与可靠性评估提供坚实的数据支撑。
带单个输入接头的重负载电源线：该电源线采用特殊材质制造，具备良好的导电性与抗磨损性能。单个输入接头设计，方便连接各类电气设备，重负载特性使其能够承受较大电流，保障测试仪在不同电力环境下稳定运行，不会因电源线问题影响测试结果的准确性。
硬质便携箱：测试仪配备的硬质便携箱，为设备提供了可靠的防护。其坚固的外壳能有效抵御运输过程中的碰撞与摩擦，内部合理的隔层设计，可将测试仪及其他配件有序放置，方便携带与收纳，无论是日常的工地作业，还是长途的外出检测任务，都能轻松应对。
USB-C充电电源适配器：采用USB-C标准的充电电源适配器，支持快速充电功能。当测试仪电量不足时，短时间的充电即可让其迅速恢复工作状态，满足紧急测试需求。这种便捷的充电方式，大大减少了因电量问题导致的工作中断时间，提高了工作效率。
遥控探头：遥控探头的配备，极大地拓展了测试仪的使用范围。在一些难以直接接触或操作的电气设备检测场景中，技术人员可通过遥控探头远距离进行测试，避免了因空间限制或设备位置特殊带来的检测困难，同时也保障了检测人员的安全。
悬挂带：悬挂带设计贴心，方便测试人员在高处或狭窄空间作业时，将测试仪悬挂在身上，解放双手进行操作。加厚的材质确保了悬挂的稳固性，不会因长时间使用或设备重量而断裂，为特殊环境下的电气检测工作提供了便利。
调零适配器：调零适配器用于精确校准测试仪，确保测量数据的准确性。在每次使用测试仪之前，通过调零适配器进行调零操作，可消除仪器本身的误差，使测试结果更加可靠，为电气系统的精准检测奠定基础。
测试导线和探头：优质的测试导线和探头，具备良好的导电性与耐用性。不同规格的导线和探头，可适应各种电气接口与检测需求，无论是细小的电子元件引脚，还是大型电气设备的接线端，都能实现稳定连接与准确测试。
鳄鱼夹：鳄鱼夹用于固定测试导线，确保在测试过程中导线与被测电气设备连接牢固，不会因晃动或接触不良影响测试结果。其坚固的夹力和良好的导电性，是保障测试稳定性的重要配件。
锂离子电池：内置的2500mAh锂离子电池，为测试仪提供了持久的电力支持。一次充电即可满足一整天的常规测试工作，在野外、偏远工地等无法及时充电的环境下，也能保障检测任务的顺利完成，减少因电量不足导致的工作延误。
1、适用于电阻<20Ω的中性电路以及系统相位角不超过30°的电路。测试前必须将测试导线归零。
2、仅限于FlukeConnect™1674FC型号。
3、适用于>200V的电源电压。
Fluke1670系列多功能安装测试仪一般技术指标
| 技术指标 | 特性 |
| 尺寸 | 26.25cmx14.19cmx11.93cm(10.3inx5.6inx4.7in) |
| 重量（含电池） | 1.6kg(3.5lb) |
| 电池规格、数量 | BP290，锂电池，10.8V，2500mAh，27Wh |
| 防护等级 | IEC60529：IP40 |
| 安全 | 符合IEC/EN61010-1、IEC61010-2-030、IEC61010-2-034标准 |
| 安全等级 | CATIII600V，CATIV300V |
| 性能 | IEC61557-1至IEC/EN61557-8和IEC61557-10 |
电压测量（交流、直流）和频率
| 量程 | 分辨率 | 输入阻抗 | 过载保护 |
| 600V | 0.1V | 320kΩ | 660V |
| 45-66Hz | 0.1Hz | 320kΩ | - |
通断性测试(RLO)
| 量程（自动量程） | 分辨率 | 开路电压 |
| 20Ω/200Ω/2000Ω | 0.01Ω/0.1Ω/1Ω | >4V |
绝缘电阻测量(RISO)
| 测试电压 | |||
| 1672 | 100-250-500-1000V | ||
| 1673FC/1674FC | 50-100-250-500-1000V | ||
| 测试电压 | 绝缘电阻量程 | 分辨率 | 测试电流 |
| 50V | 10kΩ-50MΩ | 0.01MΩ | 1mA@50kΩ |
| 100V |
10kΩ-20MΩ 20MΩ-100MΩ |
0.01MΩ 0.1MΩ |
1mA@100kΩ |
| 250V |
10kΩ-20MΩ 20MΩ-200MΩ |
0.01MΩ 0.1MΩ |
1mA@250kΩ |
|
500V |
10kΩ-20MΩ 20MΩ-200MΩ 200MΩ-500MΩ |
0.01MΩ 0.1MΩ 1MΩ |
1mA@500kΩ |
|
1000V |
100kΩ-200MΩ 200MΩ-1000MΩ |
0.1MΩ 1MΩ |
1mA@1MΩ |
绝缘预测试功能：需要从测试仪连接到L、N和PE。
绝缘预测试浪涌保护器(SPD)绝缘斜坡测试（变阻器测试）IEC61643-11
| 测试电压 | 电压量程 | 分辨率 | 测试电流 | 精度 |
| 500V | 步长增幅0V-500V | 1V | 1mA | ±（1.5%+3位） |
| 1000V | 步长增幅0V-1000V | 1V | 1mA | ±（1.5%+3位） |
绝缘监测设备(IMD)IEC61557-8
| 量程 | 分辨率 | 附注 |
| 1kΩ-10kΩ | 1kΩ |
>1MΩ，仅在电压>100V时可用 |
| 10kΩ-100kΩ | 10kΩ | |
| 100Ω-3MΩ | 100kΩ |
回路和线路阻抗（ZI无跳闸和大电流）
| 量程设置 | 分辨率 | 精度[1] |
|
10Ω[2] |
0.001Ω | 高电流mΩ模式：±（2%+35位数）；无跳闸（2&3线）模式：±（3%+6位数） |
| 20Ω | 0.01Ω | 大电流模式：±（2%+4位） |
| 200Ω | 0.1Ω |
无跳闸模式：±(3%) 大电流模式：±(2%) |
| 2000Ω | 1Ω | ±6%[3] |
2、仅限于FlukeConnect™1674FC型号。
3、适用于>200V的电源电压。
预期接地故障电流(PEFC/IK)和预期短路电流(PSC/IK)
| 量程 | 分辨率 | 单位 |
|
0kA-50kA |
IK <1000A IK ≥1000A |
1A 0.1kA |
计算：预期接地故障电流(PEFC/IK)或预期短路电流(psc/IK)分别通过将测得的电源电压除以测得的环路(L-PE)电阻或线路(L-N)电阻来确定。
压降（通过线路阻抗测试）
| 量程 | 分辨率 | 精度 |
|
0.0-99.9% |
0.1% |
考虑线路精度 阻抗测量 |
注：压降读数是通过线路阻抗测量值和输入的额定电流计算得出的
RCD测试，被测RCD类型
| RCD类型[1] | 1672 | 1673FC | 1674FC | |
| AC[2] | G[3] | • | • | • |
| 交流 | S[4] | • | • | • |
| A[5]、F[6] | G | • | • | • |
| A、F | S | • | • | • |
| B、B+[7] | G | • | • | |
| B、B+ | S | • | • | |
| RDC-DD、RCDA/EV、RCDB/Mi[8] | • | • | ||
| GFCI | • | • | • | |
1、V>265AC时，禁用RCD测试
2、仅在所选电流乘以接地电阻<50V时才允许进行RCD测试。
3、AC–AC响应
4、G-通用型，无延迟
5、S-时间延迟
6、A–AC和脉冲信号响应
7、F–AC、脉冲和高频响应
8、B、B+–对交流、脉冲、高频和平滑直流信号做出响应
9、RDC-DD–6mADC剩余电流响应
2、仅在所选电流乘以接地电阻<50V时才允许进行RCD测试。
3、AC–AC响应
4、G-通用型，无延迟
5、S-时间延迟
6、A–AC和脉冲信号响应
7、F–AC、脉冲和高频响应
8、B、B+–对交流、脉冲、高频和平滑直流信号做出响应
9、RDC-DD–6mADC剩余电流响应
RCD跳闸时间测试(ΔT)
|
测试功能 |
RCD电流选择 | ||||||
| 10mA | 30mA | 100mA[1] | 300mA[1] | 500mA[1] | 1000mA[2] | Var[3] | |
| x½,1 | • | • | • | • | • | • | • |
| x5 | • | • | • | ||||
| 斜坡 | • | • | • | • | • | • | • |
| 自动 | • | • | • | ||||
电源电压50V–265Vac，45/66Hz
1、B型RCD要求电源电压范围为195V至265V。
2、仅限AC型RCD。
3、A型RCD限定为700mA，不适用于B型RCD。
RCD跳闸电流(IΔN)测量/斜坡测试
|
电流范围 |
步长 |
保持时间 | 测量精度 | |
| G型 | S型 | |||
| RCD额定电流的30%至110%[1] | IΔN 的10%[2] | 300ms/步长 | 500ms/步长 | ±5% |
1、规定的跳闸电流范围(IEC61008-1)：
30%-150%，A型，IΔN>10mA
30%-210%，A型，IΔN=10mA
20%-210%，B型
50%-100%，AC型
35%-140%，A型(>10mA)
35%-200%，A型(£10mA)
50%-200%，B型
2、5%，B型
接地电阻测试(RE)，仅限1673FC和1674FC
| 量程 | 分辨率 | 频率 | 输出电压 |
| 200Ω/2000Ω | 0.1Ω/1Ω | 128Hz | 25V |
相序指示
| 图标 | 量程 | 显示屏 |
| 相序指示器启用 | 185V-600V | “1-2-3”或“3-2-1”（表示相序不正确） |
二、强大软件，提升工作效率
FlukeTruTest软件：该软件是整个测试仪系统的核心优势之一。它拥有简洁易用的用户界面和直观的工作流，能够极大地简化电气系统数据管理与报告生成流程。
数据快速排版与报告生成：通过该软件，测试人员可轻松对测量数据进行排版，快速生成可打印的检验证书和测试报告。并且支持在报告中显示公司标识和电子签名，提升报告的专业性与规范性。例如，在制药厂、食品加工厂等对电气系统检测报告要求严格的行业，利用FlukeTruTest软件，可将检测数据迅速整理成符合标准的报告，提交给监管部门，相较于传统报告生成方式，能将文档编制和报告时间缩短多达50%。

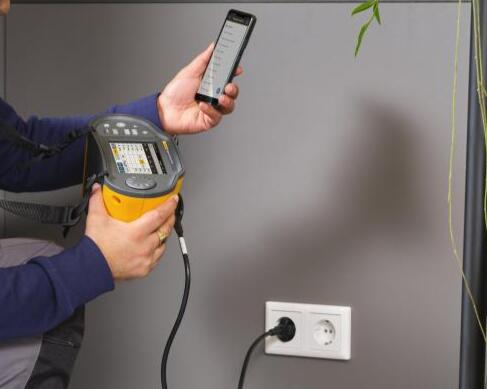

便捷的数据传输与共享：TruTest软件支持使用USB-C接口电缆，或通过FlukeConnect移动应用程序，在软件与安装测试仪之间创建和传输测试元数据。在电子制造工厂等大型生产场所，技术人员在车间不同区域完成电气设备检测后，数据能通过FlukeConnect实时同步至手机或云端，方便后续导出到TruTest桌面软件进行深入分析。同时，借助智能设备拍摄设备照片，并将照片和相关备注分配到特定的测试点或资产，创建详细的目视检查报告，为设备长期维护提供全面的数据支持。
三、广泛应用，保障电气安全
Fluke1672FTT多功能安装测试仪凭借其全面的功能与可靠的性能，在多种场景中发挥着关键作用。
家庭电气检测：在家庭用电环境中，可用于检测插座、开关、照明线路等的电气安全性。通过测试绝缘电阻、接地电阻等参数，及时发现潜在的漏电、短路等安全隐患，保障家庭成员的用电安全。例如，在老旧小区房屋改造前的电气检测中，测试仪能快速准确地检测出线路老化、接地不良等问题，为后续改造提供依据。

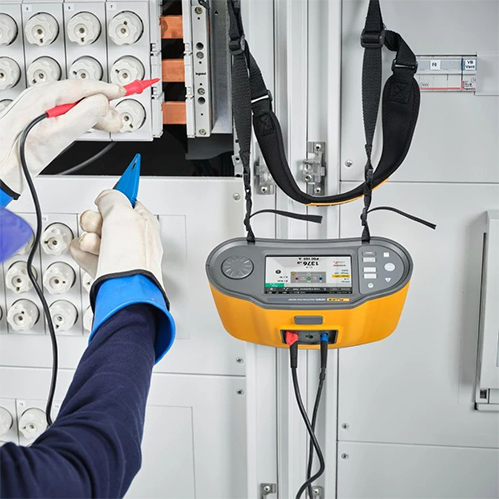

商业建筑电气系统维护：商业建筑内电气设备众多，如商场的照明系统、空调系统、电梯系统等。Fluke1672FTT可对这些复杂的电气系统进行定期巡检与故障排查。在对大型购物中心的电气系统年度巡检中，利用其自动测试功能，快速完成对各个区域电气回路的绝缘、接地、回路阻抗等参数测试，及时发现并解决接地不良、回路阻抗过大等问题，确保商业建筑电气系统的稳定运行，避免因电气故障影响正常营业。
工业领域电气设备检测：在工业生产中，电气设备的稳定性直接关系到生产效率与产品质量。该测试仪可用于工业自动化生产线、大型电机、配电柜等电气设备的检测与维护。在汽车制造工厂生产线电气系统检测中，通过对自动化装配线、输送系统、焊接机器人等设备的电气检测，保障生产线的稳定运行。例如，在检测焊接机器人供电回路时，测试仪能精准测量回路阻抗，发现并解决因线路接头问题导致的回路阻抗异常，提高焊接质量与生产效率。同时，在化工、钢铁、制药等行业，测试仪也能满足其对电气系统高安全性、高可靠性的检测需求，确保工业生产安全有序进行。
Fluke1672FTT带TruTest软件包的多功能安装测试仪，以其丰富的配件、强大的软件功能以及广泛的应用场景，为电气检测工作提供了全面、高效、准确的解决方案，是保障电气系统安全稳定运行的可靠伙伴。
