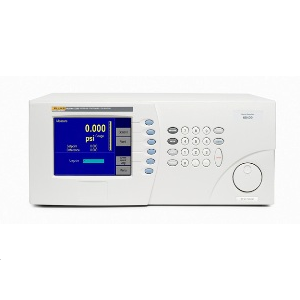

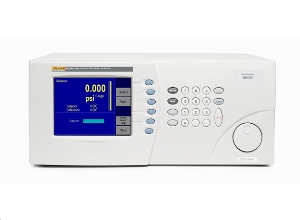

Fluke7250气体压力控制器/校准器
产品描述
7250型数字压力控制器/校准器可覆盖从0-5 psi(40kPa)到 0-3000 psi(21Mpa)的各种压力量程,是 7250xi 与 7250i 的经济型产品。7250的准确度高达满量程的0.003%,可在 15 秒内无过冲地快速到达设定点。如果这些性能还是不能满足您,要求更高的性能,请参考7250i 与7250xi 型数字压力控制器。
7250 数字压力控制器具有彩色显示屏,增强型导航菜单,控制稳定性高达10ppm。
特点:
- 量程从 0-5 psi(40kPa)到 0-3000 psi(21Mpa)。
- 精确度:满量程的 0.003%。
- 快速控制:小于 15 秒,15 立方英寸内绝不超限容积。
- 稳定性 :每年为读数的 0.0075%。
- 控制稳定性:2500 psi以内为0.001% FS,(到 3000 psi 为 0.002%)。
- 可提供 Labview® 驱动。
高精度石英波登管传感器
7250高速数字式压力控制器是罗斯 卡第五代自动压力控制器,具有无与匹敌的性能和大屏幕彩色中文界面显示,并增强了控制稳定性,综合了精确、稳定、速度和多功能等优点于一身。量程范围在17.2MPa以内的7250xi、7250i和7250安装的是罗斯卡独有的石英传感器,每个石英传感器的性能均由罗斯卡压力校验设备进行严格的性能测试,以确保向用户提供高精度、高稳定性、高可靠性的产品。
标准精度
对于不需要7250xi和7250i那样高精度仪表的应用场合,7250可提供经济实惠的自动压力测试和校验。压力范围在17.2MPa内,精度为满量程的±0.003%。对于21MPa的压力范围,精度为满量程 的±0.01%,并可选择三量程选件:7MPa,14MPa和21MPa,精度均为各量程的±0.01%FS。
灵活多变的控制方式
高速压力控制
所有7250系列仪表,在17.2MPa范围内(7250可至21MPa),对于245cc的负载容积,均可在15秒内或更短时间内 稳定输出设定压力值,无过冲压力,可进行高速压力测试和校验。
双控制模式
7250系列都有两种控制模式:主动模式和被动模式供用户选择。在主动模式中,7250可保持设定点的压力,自动补偿因温度变化或压力泄漏所引起的压力改变。在被动模式中,用户可以定义控制误差带宽。一旦仪表输出压力在误差带宽范围内,仪表停止控制。在无泄漏和温度稳定的场合中,被动模式可以较大限度发挥仪器高精度性能,排除控制波动 等不确定因素的干扰。
压力自动测试和校准
压力自动测试和校验
7250xi、7250i、7250的使用非常方便,可以采用多种方法的自动校验。
上/下步进
用于步长固定的校验,键入用户定义的步长,7250系列采用的是Jog Dial(拨盘)方式自动加减步长,而不是冗长的键盘操作过程。
预压测试
对于简单的例行操作,如指针压力表,只要键入一个起始值、终止值和重复的次数值即可。7250系列在运行校验时将自动地按照设定参数对被校验仪表进 行预压。
用户编程
用于经常使用的或者冗长的校验步 骤。7250系列可存储多至20个用户定义的程序或者多至1000个点的校验步骤。
计算机接口
7250系列的标准配置里包括RS232和IEEE488接口,且接口指令遵循便于编程的SCPI协议。配套软件包括免费下载的 Lab VIEW 驱动器。作为标准特性,罗斯卡早期型号7215、7010和6000等仪表的配套软件都能用于7250系列。使用DPI510压力控制器用户升级到7250系列 时,可以把7250系列设置为DPI510仿真模式,无需重新开发校验软件。7250系列的系统软件可通过RS232接口升级(可从网站下载、升级版本)。
多功能
7250系列多功能压力控制器几乎可满足任何气体压力校验的需要。
压力范围宽,多种压力单位可选压力范围宽
7250系列可以满足各种标准量程或 用户定义的从40kPa到21MPa全量程压力范围的校验。
压力单位
菜单中有十二种标准压力单位可选,包括inH2O@0℃, inH2O@60 。F,inH2O@4℃,inHg@20℃,inHg@60。F, kPa,bar,psi,inH2O@4℃,inH2O@20℃,inH2O@60。F, kg/cm2,mmHg@0℃,cmHg@0℃,cmH2O@4℃和两个用户定义的单位。
更多专业性设计气柱差修正
7250系列能够自动地、准确地修正由于高度差引起的误差。
自动排空和自动清零
只要几个简单的按键操作,7250系 列就可以把测试口排空到大气压力,或者自动地清零(在永久绝压工作方式时,不可使用自动排放功能)。
保护被测仪表可以设置上限和下限压力,以便保护被测仪表。
技术指标:
技术指标 |
|
压力范围 | 表压40kPa~16MPa之间任选;绝压100~400kPa和21MPa |
可选方式 | 使用大气参考传感器的绝压范围,从100kPa 到17.2MPa 表压, 真空(负表压)范围从100kPa到17.2MPa表压 |
温度 | 工作温度:18~36℃;存储温度:-20~70℃ |
湿度 | 5%~95%RH,无冷凝 |
预热时间 | 2~3小时;可以连续开机 |
压力介质 | 氮气或干净的干燥空气 |
测试口 | 1/4"NPT内螺纹 |
控制参数 | 负载容积:82~980cc,很低控制(绝压):1kPa绝压 |
通讯 | RS-232 和IEEE488 接口,SCPI协议。罗斯卡7215 系列,7010型系列, 6000 系列和DPI-510 仿真模式。LabVIEW 驱动可从福禄克网站免费下载,软件升级可通过RS-232 接口完成。 |
菜单语言 | 中文操作菜单 |
显示 | TFT,VGA, 有源矩阵,6.4 英寸,640×480 分辨率,65.000 色 |
外形尺寸 | 所有型号均为18cm高×43cm宽×48cm深 |
重量 | 7.7kg |
大气参考(选件) | 较大误差每年为13.79Pa |
精度 |
至17.2MPa:±0.003%FS , 21 MPa 30% to 100%满量程 90 day: 0.012% 读数 1 year: 0.013% 读数 |
稳定性 | 至17.2MPa:±0.0075%Rdg每年,21MPa绝压:±0.01%FS每年 |
控制稳定性 | 主动模式:±0.001%FS(10ppm) 被动模式:无附加不确定度 |
显示分辨率 | 用户可选,高达1:1.000.000 |
控制器响应速度 |
245cc负载容积时,控制器可在15秒内稳定无过冲输出, 7250量程为21MPa时,响应时间30~45秒。 |
负表压精度 | ±0.003%FS |
校验 | 控制器附有可溯源至NIST的校验报告。与压力真值的较大偏差包括精度、稳定性、温度影响和校验 |
总不确定度 | (~17.2MPa),90天:±0.003%FS/±0.002%Rdg,1年:±0.003%FS/±0.0075%Rdg 压力范围21MPa 绝压,90天:±0.01%(每量程)FS, 1年:±0.014%(每量程)FS |
型号:
配件 | 描述 |
---|---|
7250-CASE |
带有轮子和把手的手提箱 |
7250-903 |
机架安装套件19 in 机架安装工具EIA 机柜,24 in深 |
7250-904 |
机架安装套件,19 in 机架安装工具EIA 机柜,30 in深 |
7000-110 |
线路及配件套件 |
99878-800 |
自动排气真空泵,85 升/分钟,50/60 Hz |
7000-102 |
油污隔离器 |
7000-METDRV |
MET/CAL 仿真驱动程序 |
COMPASS for Pressure |
自动执行测试、数据采集、报告与设备资产管理的软件 |
