Fluke393FC1500V光伏钳形表
带 iFlex的福禄克393FC CAT III 1500 V 真有效值太阳能钳形表 专为在高压直流环境中工作的太阳能光伏 （PV） 安装技术人员和维护专业人员而设计：光伏阵列、风力发电、电气铁路、用于不间断电源的数据中心电池组。钳形表将使用测试引线测量高达 1500 V DC 和 1000 V AC，并通过钳口测量高达 999.9 A 的 DC 或 AC。随附的 iFlex 柔性电流探头可将交流电流测量扩展至 2500 A。393 有一个细钳口，使您可以在拥挤的汇流箱中使用电缆。此外，测试引线在设计时充分考虑了......
产品描述
带 iFlex的福禄克393FC CAT III 1500 V 真有效值太阳能钳形表专为在高压直流环境中工作的太阳能光伏 （PV） 安装技术人员和维护专业人员而设计：光伏阵列、风力发电、电气铁路、用于不间断电源的数据中心电池组。钳形表将使用测试引线测量高达 1500 V DC 和 1000 V AC，并通过钳口测量高达 999.9 A 的 DC 或 AC。随附的 iFlex 柔性电流探头可将交流电流测量扩展至 2500 A。393 有一个细钳口，使您可以在拥挤的汇流箱中使用电缆。此外，测试引线在设计时充分考虑了您的工作需求，并且还符合 III 类 1500 V DC 标准。

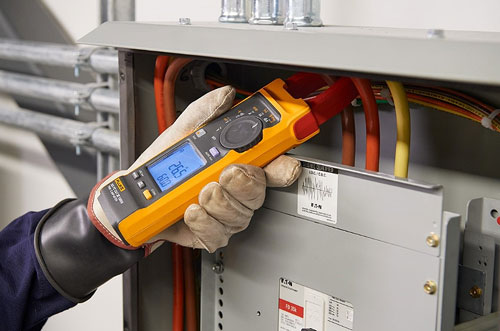

2021年8月，福禄克公司推出配有iFlex探头的Fluke® 393 FC CAT III 1500 V 真有效值钳形表，它是福禄克首款符合 1500 V CAT III 安全等级和 IP54 防护等级的薄钳口钳表。凭借其 CAT III 1500 V / CAT IV 6000 V 安全等级，393FC可为用户在高达1500V的直流环境（例如太阳能电池阵列、风力发电、电气化铁路以及不间断供电的数据中心电池组）开展工作提供卓越的安全性。超薄的钳口使其能够在汇流箱、逆变器和狭小空间中使用，因此成为光伏电站运维等较高电压环境的理想选择之一。
393FC太阳能钳形表的主要特点
●IP54 防护等级，非常适合户外工作，包括光伏板测试
●直流功率测量，以 kVA 为单位显示读数
●音频极性指示器有助于防止意外接线错误
●视觉连续性在显示器中提供明亮的绿光，非常适合在黑暗和嘈杂的环境中工作

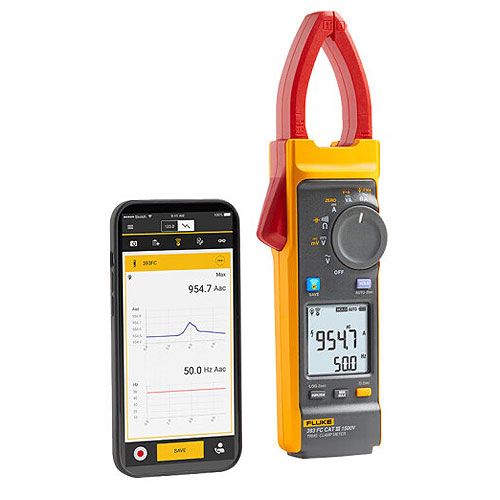

●通过福禄克连接软件记录和报告测试结果

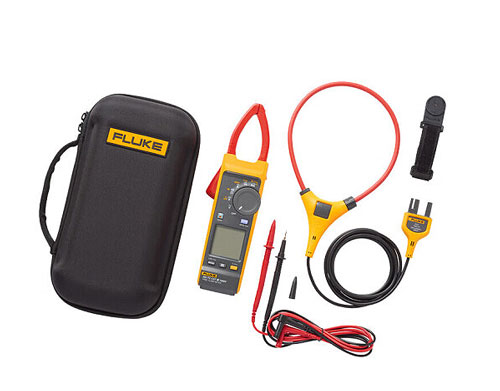

●测量交流电流时，随附的iFlex柔性电流探头为您提供无与伦比的电缆通道，这是狭小的空间。iFlex探头可以在极小的空间内扭曲，并提供精确的电流测量。
393FC参数
| 规格： | |||
| 常规 | |||
| 任何端子和接地之间的很大电压 | |||
| 交流 | 1000 伏 | ||
| 直流 | 1500 伏 | ||
| 电池 | 2 AA IEC LR6 碱性 | ||
| 显示 | 带背光的双显示屏 | ||
| 自动关机 | 20 分钟 | ||
| 电气 | |||
| 准确性 | |||
| 校准后1年的精度指定为18年，工作温度为28°C至0°C，相对湿度为75%至<>%。精度规格采用以下形式：±（[读数百分比] + [很低有效位数]）。 | |||
| 温度系数 | 在 0 °C 或 1 °C ><每 °C 增加 28.18 x 指定精度 | ||
| 交流电流：钳口 | |||
| 范围 | 999.9 安培 | ||
| 分辨率 | 0.1 安培 | ||
| 准确性 | 2 % + 5 位（10 Hz 至 100 Hz） | ||
| 2.5 % + 5 位（100 Hz 至 500 Hz） | |||
| 波峰因数 （50/60 Hz） | 2.5 @600.0 安培 | ||
| 3.0 @500.0 安培 | |||
| 1.42 @999.9 安培 | |||
| 添加 2 % 用于 C.F. >2 | |||
| 交流电流：柔性电流探头 | |||
| 范围 | 999.9 安培 | ||
| 2500 安培 | |||
| 分辨率 | 0.1 安培 （≤999.9 安培） | ||
| 1 安培 （≤2500 安培） | |||
| 准确性 | 3 % RD + 5 位（10 Hz 至 500 Hz） | ||
| 波峰因数 （50/60Hz） | 2.5 @1400 安培 | ||
| 3.0 @1100 安培 | |||
| 1.42@2500 安培 | |||
| 添加 2 % 用于 C.F. >2 | |||
| 与较佳距离 | i2500-10 柔性 | i2500-18 柔性 | 错误 |
| 一个 | 0.5 英寸（12.7 毫米） | 1.4 英寸（35.6 毫米） | ±0.5 % |
| B | 0.8 英寸（20.3 毫米） | 2.0 英寸（50.8 毫米） | ±1.0 % |
| C | 1.4 英寸（35.6 毫米） | 2.5 英寸（63.5 毫米） | ±2.0 % |
| 测量不确定度假设集中式初级导体处于较佳位置，无外部电场或磁场，并且在工作温度范围内。 | |||
| 直流电流 | |||
| 范围 | 999.9 安培 | ||
| 分辨率 | 0.1 安培 | ||
| 准确性 | 2 % RD + 5 位数字[1] | ||
| [1] 使用 ZERO （B） 函数补偿偏移时。 | |||
| 交流电压 | |||
| 范围 | 600.0 伏 | ||
| 1000 伏 | |||
| 分辨率 | 0.1 V （≤600.0 V） | ||
| 1 V （≤1000 V） | |||
| 准确性 | 1 % RD + 5 位（20 Hz 至 500 Hz） | ||
| 直流电压 | |||
| 范围 | 600.0 伏 | ||
| 1500 伏 | |||
| 分辨率 | 0.1 V （≤600.0 V） | ||
| 1 V （≤1500 V） | |||
| 准确性 | 1 % RD + 5 位数字 | ||
| mV 直流 | |||
| 范围 | 500.0毫伏 | ||
| 分辨率 | 0.1毫伏 | ||
| 准确性 | 1 % RD + 5 位数字 | ||
| 安培频率：钳口 | |||
| 范围 | 5.0 赫兹至 500.0 赫兹 | ||
| 分辨率 | 0.1赫兹 | ||
| 准确性 | 0.5 % RD + 5 位数字 | ||
| 触发级别 | 5 Hz 至 10 Hz，≥10 A | ||
| 10 Hz 至 100 Hz，≥5 A | |||
| 100 Hz 至 500 Hz，≥10 A | |||
| 安培频率：柔性电流探头 | |||
| 范围 | 5.0 赫兹至 500.0 赫兹 | ||
| 分辨率 | 0.1赫兹 | ||
| 准确性 | 0.5 % RD + 5 位数字 | ||
| 触发级别 | 5 Hz 至 20 Hz，≥25 A | ||
| 20 Hz 至 100 Hz，≥20 A | |||
| 100 Hz 至 500 Hz，≥25 A | |||
| 电压频率 | |||
| 范围 | 5.0 赫兹至 500.0 赫兹 | ||
| 分辨率 | 0.1赫兹 | ||
| 准确性 | 0.5 % RD + 5 位数字 | ||
| 触发级别 | 5 Hz 至 20 Hz，≥5 V | ||
| 20 Hz 至 100 Hz，≥5 V | |||
| 100 Hz 至 500 Hz，≥10 V | |||
| 直流电源 | |||
| 范围 | 600.0 kVA（600.0 V 直流范围） | ||
| 1500 kVA（1500 V 直流范围） | |||
| 分辨率 | 0.1千伏安 | ||
| 1 千伏安 | |||
| 准确性 | 2 % RD + 2.0 kVA | ||
| 2 % RD + 20 kVA | |||
| 电阻 | |||
| 范围 | 600.0 Ω | ||
| 6000 Ω | |||
| 60.00 千米电阻 | |||
| 分辨率 | 0.1 Ω (≤600.0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0.01 千兆安 （≤60.00 千兆安） | |||
| 准确性 | 1 % RD + 5 位数字 | ||
| 电容 | |||
| 范围 | 100.0 微氟 | ||
| 1000 μF | |||
| 分辨率 | 0.1 μF （≤100.0 μF） | ||
| 1 μF （≤1000 μF） | |||
| 准确性 | 1 % RD + 5 位数字 | ||
| 浪涌触发电平 | 5 安培 | ||
| 机械 | |||
| 尺寸（长 x 宽 x 高） | 281 毫米 x 84 毫米 x 49 毫米 | ||
| 重量（含电池） | 520 克 | ||
| 钳口开口 | 34 毫米 | ||
| 灵活的电流探头直径 | 7.5 毫米 | ||
| 灵活的电流探头电缆长度 | |||
| （前往电子连接器） | 1，8 米 | ||
| 环境的 | |||
| 工作温度 | -10 °C 至 50 °C | ||
| 储存温度 | -40 °C 至 60 °C | ||
| 工作湿度 | 无冷凝 （<10°C） | ||
| ≤90 % 相对湿度（10 °C 至 30 °C 时） | |||
| ≤75 % 相对湿度（30 °C 至 40 °C 时） | |||
| ≤45 % 相对湿度（40 °C 至 50 °C 时） | |||
| 工作海拔高度 | 2000米 | ||
| 存储高度 | 12 000 米 | ||
| 侵入防护 （IP） 等级 | IEC 60529：IP54 非工作级 | ||
| 电磁兼容性 | |||
| 国际 | IEC 61326-1：便携式电磁环境，IEC 61326-2-2 CISPR 11：第1组，A类 | ||
| 第 1 组：设备有意产生和/或使用设备本身内部功能所必需的传导耦合射频能量。 | |||
| A类：设备适用于除家用和直接连接到低压供电网络以外的所有场所，该低压供电网络为用于家庭用途的建筑物供电。由于传导和辐射干扰，确保电磁兼容性在其他环境中可能存在潜在困难。 | |||
| 注意：本设备不适用于住宅环境，可能无法为此类环境中的无线电接收提供足够的保护。 | |||
| 韩国 （KCC） | A类设备（工业广播和通信设备） | ||
| A类：设备符合工业电磁波设备的要求，销售商或用户应注意。本设备旨在用于商业环境，不得在家中使用。 | |||
| 美国 （FCC） | 47 CFR 15 子部分 B。根据第 15.103 条，本产品被视为豁免设备。 | ||
| 安全 | |||
| 常规 | IEC 61010-1，污染等级 2 | ||
| 测量 | IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V | ||
| IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V | |||
| 无线电 | |||
| 射频认证 | FCC ID： T68-FBLE， IC： 6627A-FBLE | ||
| 无线射频范围 | 2400兆赫至2483.5兆赫 | ||
| 输出功率 | <100毫瓦 | ||
| 简化的欧盟符合性声明 | |||
