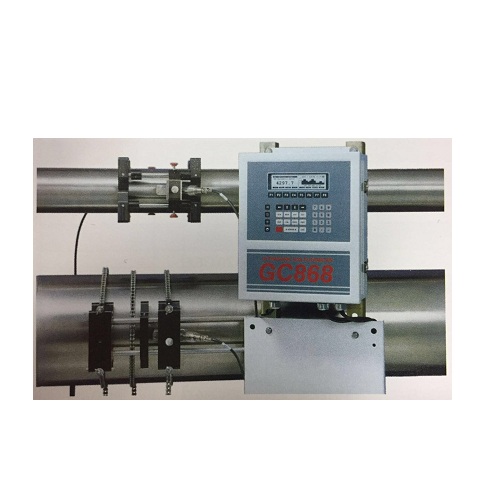

DigitalFlow GC868超声波流量计
DigitalFlow GC868超声波流量计 是固定安装的流量计，由以下装置组成：GC868电子设备、一对先进的夹式超声波感测器、一个夹具、位于感测器附近的前置放大器和连接感测器至前置放大器和 GC868 电子设备的同轴电缆。 DigitalFlowGC868流量计 可用于 测量 各种气体和蒸汽的流量。 DigitalFlow GC868超声波流量计 特点 无湿式部件 单通道或双通道（路径） 无移动部件 夹式；无阻塞 无压降 安装简便 温度高达230摄氏度 蒸汽质量流量容量 DigitalFlow GC868超声波流量计 应用......
产品描述
DigitalFlow GC868超声波流量计是固定安装的流量计，由以下装置组成：GC868电子设备、一对先进的夹式超声波感测器、一个夹具、位于感测器附近的前置放大器和连接感测器至前置放大器和GC868电子设备的同轴电缆。DigitalFlowGC868流量计可用于测量各种气体和蒸汽的流量。
无湿式部件
单通道或双通道（路径）
无移动部件
夹式；无阻塞
无压降
安装简便
温度高达230摄氏度
蒸汽质量流量容量
DigitalFlowGC868夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：
天然气
压缩空气
燃料气体
侵蚀性气体
腐蚀性气体
有毒气体
高纯度气体
空分气体
蒸汽
流体类型导声气体，满足低密度要求（参见安装要求表）管道尺寸大多数气体：0。75至24英寸（20到600毫米DN），以及更大
蒸汽4到12英寸NB（100到300毫米DN）
管壁厚度管道越厚，要求越高的气体密度（参见安装要求表）管道材料大部分金属和塑料。无衬里管。流量精度（流速）管道6英寸（150毫米）或更小：典型读数的±2％到5％
管道超过6英寸（150毫米）：典型读数的±1％到2％
精度取决于管道尺寸，以及是单路径测量还是双路径测量。精确至读数的±0。5％，可在校准过程中实现。重复性读数的±0。2％到0。5％范围（双向）参见安装要求表范围度（整体）请参见安装要求表规格，假定为全展流剖面（口径为20的上游直管段和口径为10的下游直管段），流速大于5英尺/秒（1。5米/秒）。测量参数标准的和实际的体积流量，流速电气设备流量测量互相关时差模式外壳标准：环氧涂层铝，4X型，IP66，I级，2分区，A、B、C、D组
可选：不锈钢、玻璃纤维、防爆、防火II2GEExdIICT6)
尺寸标准：重量为11磅（5千克），尺寸（高x宽x深）为14。24x11。4×5。1英寸（362×290×130毫米）通道标准：1个通道
可选：两个通道（两个管道或平均两个路径）
显示屏两个独立的可配置软件64×128像素背光LCD图形显示键盘39键触控式反馈薄膜键盘电源标准：100到130VAC，50/60赫兹或200到265VAC，50/60赫兹
可选：12到28VDC，±5%
功耗大20瓦工作温度–10°到55°C(14°到130°F)存储温度–40°到70°C(–40°到158°F)标准输入/输出两个0/4到20毫安隔离输出，550？大负荷可选的输入/输出有6个额外插槽，用于任意组合的I/O板：
模拟输出：至多选择3个额外的输出板，各板配有4个0/4到20毫安的隔离输出，1k？大负荷
模拟输入：至多选择以下类型之一的3个板：-带有2个隔离的4到20毫安输入和24V回路电源的模拟输入板–有2个隔离的三线热电阻输入的热电阻输入板：范围为-100°到350°C(–148°到662°F)；100?Pt
累加器/频率输出：至多选择3台累加器/频率输出板，每板有4个输出，大10千赫。所有板允许软件在两种模式下运行：-累加器模式：每定义参数组的脉冲（如1脉冲/立方英尺）–频率模式：脉冲频率与参数量级成正比（如10赫兹=1立方英尺/小时）
报警继电器：至多选择以下类型之一的2个板：–通用：带有3个C型继电器的继电器板，120VAC，28VDC大，5A大，DC30瓦大，AC60VA大-气密封口。带有3个气密封口的C型继电器的继电器板，120VAC，28VDC大，5A大，DC56瓦大，AC60VA
数字接口标准：RS232
可选：RS485（多级接口）
可选：Modbus®RS458或TCP协议
可选：以太网
可选：OPC服务器
可选：现场总线技术
DigitalFlow GC868超声波流量计现场参数编程菜单式图形操作界面采用键盘和“软”功能键。数据记录内存容量（线性和/或循环型），记录多达43，000个流量数据点显示器功能图形显示器以数字或图形格式显示流量显示器记录的数据和诊断，符合欧洲标准符合电磁兼容性指令EMCDirective89/336/EEC，73/23/EECLVD（安装类别II，污染等级2）夹式超声波流量变送器温度范围。
标准：–40°到130°C(–40°到266°F)
可选（整体范围）：–40°到230°C(–40°到446°F)
安装方式带刚性导轨、链条和带条的阳极氧化铝或不锈钢夹具
0。75到1。25英寸（20到30毫米）管道：CFG-V1
1。25到4英寸（30到100毫米）管道：CFG-V4
4到8英寸（100到200毫米）管道：CFG-V8
8到12英寸（200到300毫米）管道：CFG-V12
12到24英寸（300到600毫米）管道：CFG-PI
安装耦合剂CPL-16地区分类标准：通用
可选：防风雨类型4X/IP65
可选：防爆、I类，1分区，B、C、D组
可选：防火II2GEExmdIICT6–T3
工作温度：-10-55（℃）；
工作压力：见安装说明（MPa）；
适用介质：气体；
公称通径：20-600（mm）；
精度等级：1%-2%；
测量范围：见安装说明（m3/h）；
类型：超声波流量计；
型号：GC868；
品牌：GE/通用电气；
加工定制：否；此文章来自压力校验仪。
