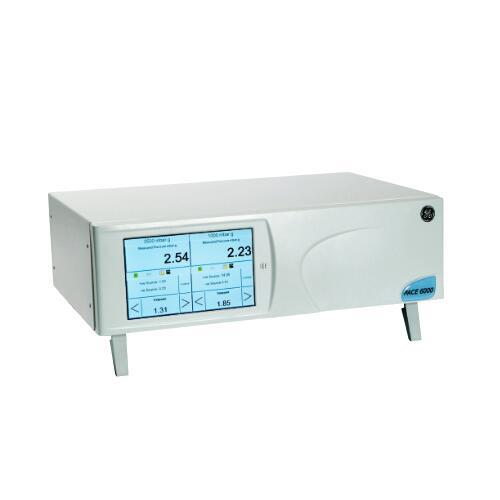

Druck PACE6000主机模块化压力控制器
产品描述
新型PACE系列气压模块化压力控制器融合了来自GE的很新控制和测量技术可为自动化生产、测试和校验过程中的压力控制提供高效、灵活和经济的解决方案
PACE通过完全的数字控制来获得很高的控制稳定性和控制速率而其数字特性的压力传感器通过使用很新一代的硅压阴和硅谐振技术来保证其高质量、稳定性、更高的带宽和精度。
除具备PACE5000主机的全部特性外,附加特性如下:
- 双通道压力控制器主机
- 使用方便的彩色触摸显示屏
- 主机可同任意可互换PACE CM控制模块措配作为台式或机架式压力控制器使用
- 直观的任务驱动式菜单,具有“基本”、“预设”和“分压”等标准设置
- 可选择开关测试、泄漏测试、爆裂测试、测试程序、模拟量输出和继电器触点等任务选项
- 多种菜单语言可选—符合具体要求的任何一种附加语言可方便地翻译和下载
- 标配RS232, IEEE连接、Ethernet和USB接口
- PACE6000主机可配两个PACE CM控制模块,可工作在单通道、自动量程变换或同时双通道压力控制模式下*。
- 具有航空版本选项可采用航空单位进行控制
- 不同模块间的压力范围比不限
Druck PACE6000主机模块化压力控制器选项
开关测试
开关测试功能可实现压力开关设备的自动测试。测试结束后,主机显示触点打开、关闭时的压力」以及动作迟滞。此外,开关测试还可设置循环测试时间重复动作开关以获取开关的较大、很小和平均值。
泄漏测试
泄漏测试通过对与仪器连接的外部系统施加测试压力J以测定因泄漏造成的压力变化的程度。此应用可设置测试压力和驻留时间J以消除测试压力点和泄漏测试时间内潜在的绝热效应。测试完成后」显示器显示起始压力、终止压力、压力变化和泄漏率。
测试程序
试验程序选项提供了在仪器内部创建、存储和执行多种测试程序的功能。尤其适用于需要大量人工投入的时间长、重复次数多和劳动强度大的工作如快速产品定型、制造和疲劳周期测试等工作。测试程序也可通过大容量存储设备转移到电脑以便于进一步编辑后再存储回仪器。
模拟量输出
可通过设置菜单进行编程设置输出与所选仪器范围成比例的模拟信号。这使得仪器可与电脑或PLC I/0卡、远程显示器、图表记灵器或其他数据记灵设备连接。
用户可选择。至10 V,。至SV、-S至SV和。/4至20 mA输出。在主机工作温度范围内J对应主机测量压力精度达。.05% FSo可变更新率达每秒80个读数。该选项可在很小压力和满量程压力之间进行与压力成比例输出的编程设置。
继电器触点无电压触点可控制真空泵、温度炉等外围设备。每个VFC选项设有三个独立的无压NO/NC继电器触点。可针对不同应用对PAC日义器进行设置J触发继电器触点闭合。
爆裂测试
爆裂测试是PACE系列的新型应用程序,专为压力爆裂片测试而设计。爆裂试验选项在可控条件下逐渐增大压力.然后精确测量设备破裂或爆裂的点位压力值。
航空版本选项是仅适用于PACE6000主机(需配合使用PACE CM2-A控制模块)
通过“返地”功能可同时控制校验空速和高度(需采用两个PACE CM2-A控制模块)。可以完成航空单位进行显示和控制:高度、空速、马赫、爬升率
