DRUCK数字压力测试表DPI104-2MPa(20Bar)

DRUCK数字压力测试表DPI104-2MPa(20Bar) 可以测量液体、气体或蒸汽的压力,并在液晶显示器 (LCD) 上显示压力值。压力表具有多种测量技术和多种尺寸和量程,可在测量点显示压力,而不是将读数传输到控制或显示设备;压力表是很简单、很直接的测量压力的方法,Druck-DPI104设计紧凑、坚固耐用,测量精度好,包括了压力表的功能,与先进行硅传感技术想结合,形成测量准确、应用广泛且价格合理的 数字压力表 。 DPI104 可以与DRUCK的手持式压力泵配合使用,为......

产品描述

DRUCK数字压力测试表DPI104-2MPa(20Bar)可以测量液体、气体或蒸汽的压力,并在液晶显示器 (LCD) 上显示压力值。压力表具有多种测量技术和多种尺寸和量程,可在测量点显示压力,而不是将读数传输到控制或显示设备;压力表是很简单、很直接的测量压力的方法,Druck-DPI104设计紧凑、坚固耐用,测量精度好,包括了压力表的功能,与先进行硅传感技术想结合,形成测量准确、应用广泛且价格合理的数字压力表DPI104可以与DRUCK的手持式压力泵配合使用,为各种压力传感器在各领域的应用提供可靠、经济的解决方案。
DPI104

DRUCK压力测试表DPI104使用说明书

0.05%满量程 (FS) 精度
压力范围高达20,000psi (1400bar)
11个可选择的压力单位
大而且易于阅读的显示屏,具有五位数的分辨率
压力指示和条形图,用于快速视觉参考
温度补偿精度为14至122°F(-10至50°C)
0至5V模拟输出
压力开关测试
很小值/较大值、皮重和报警功能
IDOS兼容和RS232串行接口
联网能力(1至99台)
适用于腐蚀性介质的不锈钢或Inconel压力腔
包括NIST可追溯校准证书

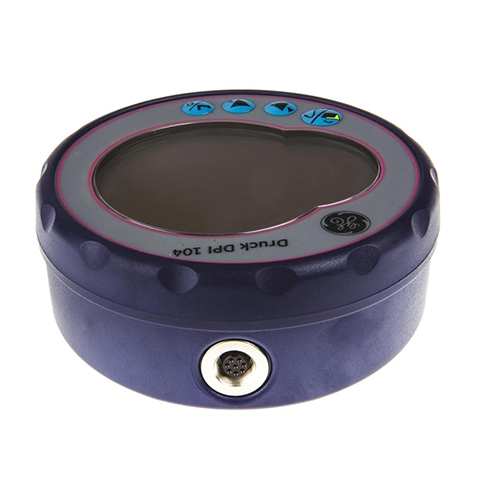

压力测试表DPI104

DRUCK压力测试表DPI104标准配置

DPI104压力表
所需的压力量程范围、压力类型(G、A或SG)和压力连接。
DPI104配有一个9V的碱性电池,型号为MN1604。为了提高性能,建议使用9V锂电池(不由GE提供)。
可选配件
S_IA4101-1-V0:德鲁克电源线用于远程UPM IDOS传感器的电源线。
S_191-129:德鲁克外部电源用于UPM IDOS遥感器的通用12v外部电源。
S_IA4090-2-V0:Druck串行主管用于连接到PC的PC串行引线。
S_1S-04-0027:Druck插接插头8针插座的匹配插头。
S_182-190:Druck9/16x18UNF转3/8BSP适配器,用于连接PV212。
S_853-134:保护性外壳硅橡胶防静电。

DRUCK数字压力测试表DPI104-2MPa(20Bar)操作说明书

DPI104压力表上的LCD显示屏包含一个圆形二十段条形图,可为用户提供从0到100%满刻度的压力输出,条形图增量表示用户可选择范围的5%。具有开关测试功能,可以把来自外部压力的开关的打开和关闭值捕获并显示出来。开关阻抗可以达到200Ω。还有电压输出功能,可以为0至5V的电压进行输出信号,输出的信号可配置为与显示器中显示的压力直接成比例,或设置为固定值。电压输出在50mV~5V范围内时,可以提供0.1%FS精度。 报警输出由开路漏极场效应晶体管组成(电流可测250mA,电压可测24VDC)。为了使用户更加方便安装,DPI104的壳体可以围绕压力接头旋转320°,面板可以在任何方向旋转以获得较好的可见性。为防止用户误操作,DPI104具有菜单锁定功能。数字压力表可以通过RS232通信接口,将测量的数据输出到PC;此款压力表的爆破压力是工作压力的两倍,20000psi(1400bar)不在这个范围内,压力表的爆破压力是29000磅/平方英寸。压力单位可选择千帕,兆帕,千克/平方厘米,磅/平方英寸,毫巴,巴,英寸,英寸,英寸,毫米,毫米;压力读数为5位数字,0.5英寸(12.7毫米)字符高度,满刻度指示器为2.5位,0.25英寸(6.35毫米)字符高。
压力端口:1/4 NPT或BSP外螺纹,适用于10000 psi(700 bar)的装置;9/16 x18UNF外螺纹接头,适用于15000 psi(1000巴)和20000磅/平方英寸(1400巴)装置压力端口。


DRUCK数字压力表DPI104订购需选压力范围

Range Resolution Maximum Working Pressure
psi bar type psi mbar psi bar
0-10** 0-0.7 G* 0.001 0.01 11.2 0.77
0-30 0-2 G* or A 0.001 0.1 32 2.2
0-100 0-7 G* or A 0.01 0.1 111.7 7.7
0-300 0-20 G* or A 0.01 1 319 22
0-1000 0-70 G* or A 0.1 1 1117 77
0-3000 0-200 SG 0.1 10 3190 220
0-5000 0-350 SG 0.1 10 5583 385
0-10,000 0-700 SG 1 10 11,165 770
0-15,000 0-1000 SG 1 100 15,950 1100
0-20,000 0-1400 SG 1 100 22,330 1540
DRUCK数字压力测试表DPI104-2MPa(20Bar)可以用在过程中监控,测试或者校准,还可以与通用的压力模块UPM相连接,以提高测量的精度和扩展压力的测量范围。银飞介绍如何安装和连接DPI104数字压力指示器。DIP104还可以在航天、汽车、航空、食品与饮料、天然气、石油、纸、制药、塑料以及发电等领域上应用。曾经有医用气体管道系统制造商在询一款带有继电器触点的压力表,用于高低压报警,报警器量程是277psi,下降压力下通电;另外一个量程是287psi,地上升压力下通电。准确的警报,没有滞后,为其推荐了DPI104压力测试表表与191-129电源和IA4101-1-VO电源线相结合,将提供所需的精度和警报输出。Druck DPI104-2MPa压力指示仪 数字压力表银飞有现货。
文章来源于DRUCK 德鲁克
