航空大气数据系统是保障飞机飞行安全的核心组成部分，其精度与可靠性直接关系到民航运营与适航合规要求。Druck ADTS542F航空大气数据测试仪作为贝克休斯德鲁克旗下ADTS500系列的四通道旗舰机型，专为商用飞机大气数据系统校准、动静压测试、泄漏检测及机载仪表验证打造。该设备依托TERPS®沟槽刻蚀谐振式压力传感技术，具备多通道独立控制、高精度压力输出、无线智能操作等特性，可满足宽体客机、干线飞机等多类型机型的定检、维修与适航验证需求，为航空地面检测提供稳定、高效、合规的一体化解决方案。‌Druck ADTS542F‌是一款专为航空领域设计的‌便携式双通道大气数据测试仪‌，广泛应用于飞机维护、校准与故障排查，是保障飞行安全的关键地面支持设备。该设备由英国‌Druck‌（现属BakerHughes）公司制造，在全球航空工业中享有高精度与高可靠性的声誉。

Druck ADTS542F产品定位与核心特性

Druck ADTS542F航空大气数据测试仪属于便携式多通道动静压测试设备，定位民航航线维护、飞机维修厂、适航认证机构等专业场景，可同时输出多路独立静压、总压信号，适配配备冗余大气数据系统与智能探头的现代化民航机型。Druck ADTS542F延续德鲁克在航空压力测试领域的技术积累，将高精度测量、智能控制与便携结构融合，整机采用坚固工业级设计，可适应机坪、维修库等复杂作业环境，同时支持无线手持终端操作，大幅提升现场检测的灵活性与效率。Druck ADTS542F以四通道独立控制为核心优势，可同步完成多套大气数据系统的并行测试，减少重复接线与调试流程，适配民航高效运维的作业节奏。该设备不仅能模拟不同飞行高度、空速、马赫数对应的压力参数，还可完成系统气密性检测、仪表线性度校准等多项任务，是航空大气数据检测环节的标准化配置设备。

Druck ADTS542F测试原理详解

Druck ADTS542F航空大气数据测试仪的测试流程基于航空大气物理特性与精密压力控制技术，通过模拟飞行状态下的静压、总压参数，实现对机载大气数据系统的全面验证，核心原理可分为压力生成、信号检测、参数解算、闭环控制四个环节。
在压力生成环节，Druck ADTS542F通过内置高稳定性气泵与比例伺服阀组，独立输出总压（Pt）与静压（Ps）信号，总压为气流驻点压力，静压为环境大气压力，两者差值即为动压，是计算空速的核心依据。设备采用比例控制技术，实现压力输出的连续可调与稳定保持，可快速响应高度、速度变化对应的压力梯度需求，避免压力波动影响检测精度。
信号检测环节以TERPS®沟槽刻蚀谐振式压力传感器为核心，该传感器采用硅谐振结构，通过检测谐振频率变化换算压力数值，具备长期漂移小、抗干扰能力强、测量精度高等优势，可在长时间测试中保持数值稳定，满足RVSM（缩小垂直间隔）运行的严苛计量要求。Druck ADTS542F大气数据测试仪的传感器模块直接采集输出压力的实时数值，传输至主控单元形成闭环反馈，持续修正压力输出误差，保障模拟参数与标准大气模型高度匹配。
参数解算环节依据国际标准大气模型，将压力数值转换为气压高度、指示空速、真空速、马赫数、升降速率等飞行参数，同步显示于操作终端，便于检测人员对照机载仪表进行偏差比对。Druck ADTS542F可自动完成参数换算，无需人工计算，降低人为误差，提升检测一致性。
泄漏测试原理基于保压法，Druck ADTS542F向飞机动静压管路系统施加指定压力后封闭气路，持续监测压力衰减速率，通过压力变化值判断管路、接头、探头等部件是否存在泄漏，是飞机定检与故障排查的关键步骤。整套测试原理兼顾静态精度与动态响应，可同时满足稳态校准与瞬态响应测试需求，全面覆盖大气数据系统的检测项目。

Druck ADTS542F核心技术参数

Druck ADTS542F的技术参数经过专业标定，符合民航适航标准与RVSM规程，以下为设备核心参数汇总：
表格

参数类别	具体指标
通道配置	四通道独立压力控制，支持总压、静压、迎角等多信号输出
静压量程	标准35–1130mbarabs，最大35–1355mbarabs
总压量程	标准91–1997mbarabs，最大35–3000mbarabs
高度量程	0–60000ft
空速量程	0–650kt
压力精度	±0.10mbarabs，长期稳定性满足15个月校准周期
传感器技术	TERPS®沟槽刻蚀谐振式压力传感器
通信方式	WiFi、蓝牙无线通信，支持有线连接
操作终端	ADTSTouch无线手持触摸终端，IP65防护
整机重量	约17kg
外形尺寸	300mm×425mm×525mm（高×深×宽）
防护等级	主机IP23，手持终端IP65
使用环境	0℃~+50℃，适应机坪露天与维修车间环境
校准周期	最长可达15个月，降低维护成本
合规标准	符合RVSM、RTCADO-160G等航空行业标准

硬件设计与操作交互体验

Druck ADTS542F在硬件设计上围绕航空现场作业需求优化，兼顾耐用性与易用性。主机采用高强度防护外壳，可抵御运输与使用中的轻微碰撞，IP23防护等级可应对机坪灰尘、潮湿环境，延长设备使用寿命。设备集成一体式气路模块，减少外接管路连接，降低气路泄漏风险，同时内置自检程序，开机可自动检测电路、气路、传感器状态，异常状态实时提示，保障每次测试前设备处于正常工作状态。

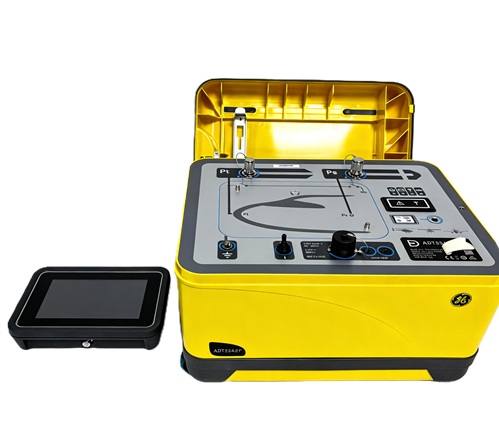

操作交互方面，Druck ADTS542F搭配ADTSTouch无线手持触摸终端，终端采用彩色大屏与图形化界面，支持中文菜单，操作逻辑贴近智能设备，降低人员培训成本。终端与主机支持无线、有线、基座三种连接方式，检测人员可将终端带入驾驶舱，实时观察机载仪表响应与设备输出数值，无需往返机坪与座舱，大幅提升作业效率。Druck ADTS542F支持自定义测试程序存储，可预设常用机型的测试流程，一键启动自动测试，自动记录数据并生成测试报告，满足民航标准化检测与数据追溯要求。
供电与续航设计适配外场作业，设备支持外接电源与可选外置电池组，外置电池可满足4小时以上连续测试需求，应对无外接电源的机坪作业场景。Druck ADTS542F的气路接口采用标准化航空接头，连接牢固、拆装便捷，可快速与飞机皮托管、静压端口完成对接，减少准备时间，提升检测周转效率。

典型应用场景与作业价值

Druck ADTS542F航空大气数据测试仪的应用覆盖民航飞机全生命周期检测环节，核心场景包括航线维护、定检维修、适航认证与故障排查。在航线维护中，Druck ADTS542F凭借便携性与快速测试能力，可完成短停期间的大气数据系统快速校验，确认仪表读数正常，保障航班准点运行。针对干线客机与宽体飞机的冗余大气数据系统，Druck ADTS542F的四通道独立控制能力可同时测试多套系统，同步比对数据一致性，判断系统是否存在偏差，提升维护效率。
在飞机定检维修场景，Druck ADTS542F可完成全面的动静压系统校准、泄漏测试、仪表线性度检测，按照维修手册要求完成全参数验证，确保大气数据系统性能符合出厂标准。设备的高精度压力输出可精准模拟不同飞行工况，检测大气数据计算机、高度表、空速表等关键部件的响应特性，及时发现元件老化、管路堵塞等隐性故障。
适航认证场景中，Druck ADTS542F的计量性能符合国际航空标准，可出具合规检测数据，为飞机适航取证提供支撑。设备稳定的精度与可追溯的校准体系，满足民航监管机构对检测设备的资质要求，是适航验证环节的可靠设备。
在故障排查工作中，Druck ADTS542F可通过分步测试定位故障点，区分机载仪表故障、管路故障与探头故障，帮助维修人员快速锁定问题，减少排故时间，降低飞机停场成本。Druck ADTS542F的泄漏测试功能可精准检测微小泄漏，避免因管路泄漏导致的仪表读数异常，从源头消除飞行安全隐患。

设备维护与校准管理

为保障Druck ADTS542F长期稳定运行，需遵循规范的维护与校准流程。设备日常维护以清洁与检查为主，使用后清洁气路接口与机身表面，避免灰尘、油污进入气路系统；定期检查管路、接头是否存在老化、破损，发现问题及时更换原厂配件，保障气路密封性。Druck ADTS542F内置传感器具备高长期稳定性，校准周期最长可达15个月，远高于常规测试设备，可有效减少校准频次，降低运维成本与设备停用时间。
校准需由德鲁克授权服务机构或具备资质的计量实验室完成，校准项目覆盖压力精度、高度与空速示值误差、通道独立性等核心指标，校准后出具合规证书，满足航空检测的计量追溯要求。设备长期存放时需置于干燥、通风环境，避免高温、潮湿与震动，存放前排出气路残留压力，取出外接电池，防止元器件受潮损坏。Druck ADTS542F的模块化设计降低了维修难度，核心部件可快速更换，授权服务团队可提供快速响应的维修支持，减少设备故障带来的作业中断。

合规性与行业适配性

Druck ADTS542F航空大气数据测试仪严格遵循全球航空行业标准，满足RVSM运行对大气数据测试设备的精度要求，同时符合RTCADO-160G等机载设备环境测试标准，可适应复杂的航空作业环境。设备的四通道设计适配波音、空客等主流商用机型的多冗余大气数据系统，也可兼容支线客机、货运飞机等机型的检测需求，具备广泛的机型适配性。 Druck ADTS542F的数据记录与报告功能符合民航维修数据管理规范，可存储测试数据、操作日志，支持数据导出与报表生成，满足维修档案管理与监管审查要求。设备的软硬件设计通过专业航空认证，无电磁干扰等问题，不会对飞机机载系统造成影响，保障测试过程中的设备安全与飞机状态安全。

Druck ADTS542F航空大气数据测试仪以四通道独立控制、TERPS®高精度传感、无线智能操作、长周期校准等核心优势，成为民航大气数据检测领域的专业设备。其完善的测试原理、稳定的性能参数、贴合场景的设计，可全面满足飞机定检、航线维护、适航认证等场景的检测需求，在保障飞行安全、提升运维效率、降低运营成本等方面发挥重要作用。随着民航运维向高效化、标准化、智能化升级，Druck ADTS542F凭借合规性、可靠性与易用性，持续为航空大气数据系统检测提供稳定支撑，助力航空行业安全、有序发展。
