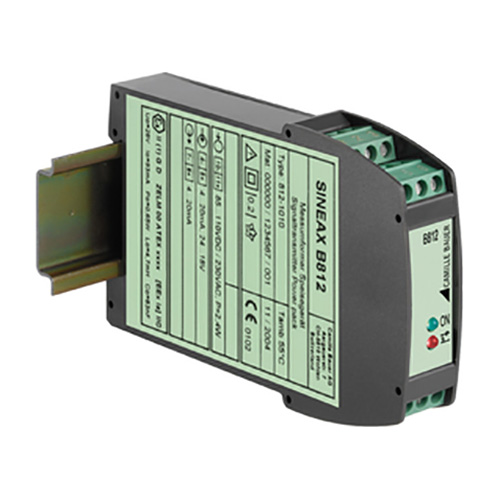

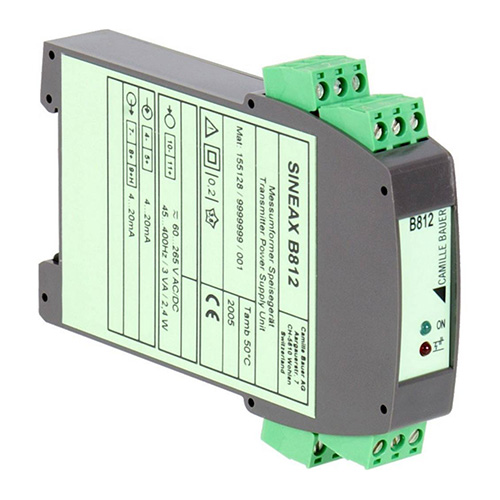

SINEAXB812标准供电单元
SINEAXB812标准供电单元 为温度变送器、角度变送器、位置反馈变送器等2线制变送器提供直流电源，并将测量的变量或不变量传输至电绝缘输出。所有版本都是为FSK1通信而设计的，可以能够根据FSK原理和HART或用户特定协议进行对话和操作的智能2线变送器配合使用，还包括具有本质安全输入的本质安全版本[Ex ia Ga]IIC和[Ex ia Da]IIIC，能与位于爆炸危险区域的本质安全2线变送器一起工作。对于需要测量的变送器或供电进行监控，以检测短路和开路，出现故障时......
产品描述
SINEAXB812标准供电单元为温度变送器、角度变送器、位置反馈变送器等2线制变送器提供直流电源，并将测量的变量或不变量传输至电绝缘输出。所有版本都是为FSK1通信而设计的，可以能够根据FSK原理和HART或用户特定协议进行对话和操作的“智能”2线变送器配合使用，还包括具有本质安全输入的“本质安全”版本[Ex ia Ga]IIC和[Ex ia Da]IIIC，能与位于爆炸危险区域的本质安全2线变送器一起工作。对于需要测量的变送器或供电进行监控，以检测短路和开路，出现故障时，LED将进行红色指示的闪烁。SINEAXB812标准供电单元满足EN 61010中有关电磁兼容性EMV和安全的所有重要要求和规定，其开发、制造和测试严格按照ISO 9001质量保证标准进行，生产质量保证也得到了94/9/EG防爆认证。
文章来源于Camillebauer
SINEAXB812标准供电单元特点
设计用于FSK通信/这有助于与为FSK设计的“智能”2线变送器和HART或用户规范结合使用fic协议
输入、输出和电源之间的电气绝缘IEC 1010标准和EN 61010标准
交流/直流电源/通用
“本质安全”版本[Ex ia Ga]IIC和[Ex ia Da]IIIC可用
监测测量/供电电路是否存在由红色LED指示的开路和短路/故障
绿色电源开启LED
紧凑、狭窄
SINEAXB812电源单元变送器为所有市售的2线制等变送器提供电源，是市场上很小的产品之一，分离是可穿透HART的，也就是说，您可以通过HART或自定义协议来参数化或读出智能变送器。具有广域电源组的两个电源版本可确保与所有通用电源的连接，装置体现了所有电路之间的电流隔离，并符合整个范围的EN61010或IEC1010的要求，本质安全设计连接到所有爆炸性气体或粉尘环境中的现场仪器（0、1、2或20、21、22区）；外壳符合UL94VO的要求，适合在–20…+55ºC环境中安装，可以输入20mA的电流，18 V的电源电压，可以安装在35 x 15mm或35 x 7.5mm的顶帽轨道上，安装位置可根据用户需求来定。电力，不是墙上的开关那么简单！SINEAXB812标准供电单元输入数据说明
| Signal range | 4 … 20 mA |
| Power supply voltage (I = 20 mA) | 18.0 V ± 1 V |
| No-load voltage (I = 0 mA) | 25.5 V ± 1 V |
| Short circuit current limitation | 25 mA ± 2 mA |
| Source resistance | 330 Ω ± 5 Ω |
| Open circuit detection | 3.5 mA ± 0.1 mA |
| Short circuit detection | 21.2 mA ± 0.2 mA |
SINEAXB812标准供电单元输入数据说明
| Signal range | 4 … 20 mA |
| No-load voltage (I = 0 mA) | 17.0 V ± 1 V |
|
Internal communication resistor RC |
250 Ω |
| Permitted load |
0 … 750 Ω 0 … 500 Ω (via RC) |
文章来源于Camillebauer
