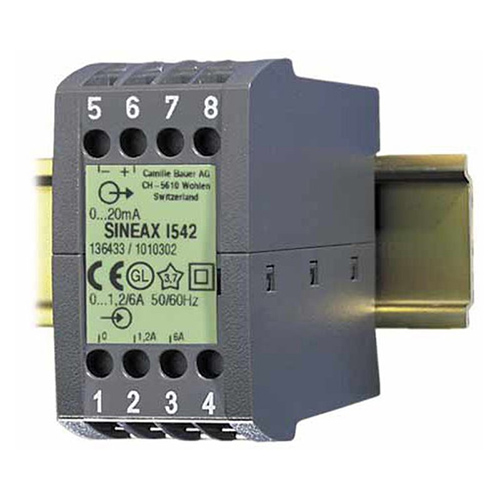

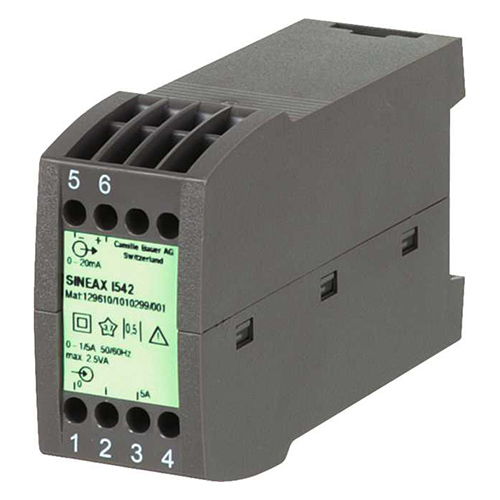

SINEAXI542交流电流传感器
SINEAX I542交流电流传感器 ，测量变换器，正弦交流变换器，无需辅助能量连接，用于测量直流或直流信号与交流成比例和测量值，可以显示、记录、监视测量数据，自供电，降低布线成本，功耗低，可使用较小的CT；测量输入2量程，1/5 A或1.2/6 A。精度高0.5电平，灵敏度可变，可通过电位器调节，高顶轨安装外壳，只能在室内使用！该传感器满足iec1010en 61010对电磁兼容性、电磁兼容性和安全性的重要要求，并严格按照ISO9001质量保证标准进行设计、制造和测......
产品描述
SINEAX I542交流电流传感器，测量变换器，正弦交流变换器，无需辅助能量连接，用于测量直流或直流信号与交流成比例和测量值，可以显示、记录、监视测量数据，自供电，降低布线成本，功耗低，可使用较小的CT；测量输入2量程，1/5 A或1.2/6 A。精度高0.5电平，灵敏度可变，可通过电位器调节，高顶轨安装外壳，只能在室内使用！该传感器满足iec1010en 61010对电磁兼容性、电磁兼容性和安全性的重要要求，并严格按照ISO9001质量保证标准进行设计、制造和测试。
SINEAX I542交流电流传感器特点
测量方法：整流过程
测量输入：交流、正弦、算术平均值测量、有效值校准
测量范围：终端可选择1/5A或1.2/6A
测量输出：单极0…1，0…5，0…10或0…20 mA或0…1至0…10 V
电源：无电源端子（自供电），接线费用少
认证：CSA、GL（德国劳埃德船级社）
|
Description |
Measuring range, selectable at terminals | Output signal |
Order No. |
|
| 0…1 A / 5 A | 0… | 5 mA | 129 595 | |
| Transducer for AC | 0…1 A / 5 A | 0…10 mA | 129 602 | |
| current, | ||||
| 0…1 A / 5 A | 0…20 mA | 129 610 | ||
| nominal frequency | ||||
| 0…1.2 A / 6 A | 0… | 5 mA | 136 417 | |
| 50 / 60 Hz | ||||
| 0…1.2 A / 6 A | 0…10 mA | 136 425 | ||
| in housing P8/35 | ||||
| 0…1.2 A / 6 A | 0…20 mA | 136 433 | ||
SINEAX I542交流电流传感器使用要求
EN 60 068-2-6：振动
加速度：±2 g
频率范围：10…150…10 Hz，
频率率扫频：1倍频程/分钟
循环次数：10，三个轴中的每一个
EN 60 068-2-27：冲击
加速度：3 x 50 g
6个方向各3次冲击。
工作温度：–10至+55°C
储存温度：–40至+70°C
相对湿度
年平均值：≤75%
海拔：2000米
只能在室内使用！
SINEAX I542交流电流传感器规格
| Description | Blocking code | No-go with blocking code | Article No./ Feature | |
| SINEAX I 542 Order Code 542 - xxxx x | 542 – | |||
| Features, Selection | ||||
|
1. Mechanical design Housing P8/35 for rail mounting |
4 |
|||
| 2. |
Measuring range 0 … 1 / 5 A |
1 |
||
| 0 … 1.2 / 6 A | 2 | |||
| Non-standard 0 … 0.5 to 0 … 7.5 A [A] (for one measuring range only) | 9 | |||
| Lines 1 and 2: Lower or higher range depending on connection | ||||
| 3. |
Output signal 0 … 5 mA, Rext ≤ 3 kΩ |
1 |
||
| 0 … 10 mA, Rext ≤ 1.5 kΩ | 2 | |||
| 0 … 20 mA, Rext ≤ 750 Ω | 3 | |||
| 0 … 1 mA, Rext ≤ 15 kΩ | 4 | |||
| 0 … 10 V, Rext ≥ 200 kΩ | A | |||
| Non-standard 0 … 1 to 0 … < 10 [V] | Z | |||
| 4. |
Measuring range adjustable Measuring range end value permanently set |
0 |
||
| Measuring range can be adjusted approx. ± 10% | 1 | |||
| 5. |
Test records Without test records |
0 |
||
| Test records in German | D | |||
| Test records in English | E | |||
