Megger局部放电检测仪TE PDS如何检测局部放电

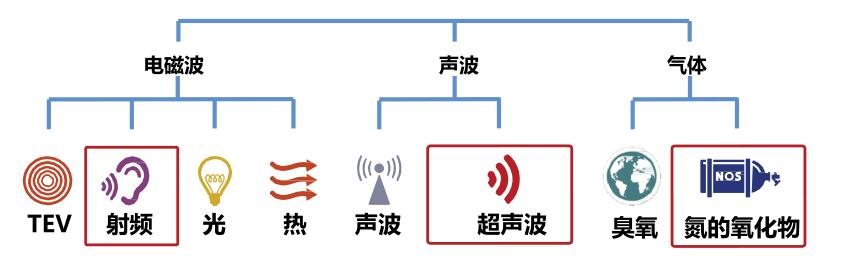

局部放电会通过不同的方式放出能量，与此同时还产生一系列的产物，这使得局部放电可以被检测到。Megger局部放电检测仪TE PDS如何检测局部放电?很有效的非侵入式检测技术是利用射频波段的电磁波辐射和超声波来进行检测。由局部放电放出的空气传播的超声波，由局部放电活动发出的声学信号通常分布在高于人耳听觉范围的波段，例如超声波。随着局部放电的进程，接近故障时，其频率范围会降低至听觉范围内。

使用仪器来检测声谱中的超声波，这种做法具有几个优点。仪器比人耳更敏感，与操作员无关，且工作在声频以上的频率，又具有更强的方向性。很灵敏的检测方法是使用空气路径的超声波麦克风。如果在声源和麦克风之间存在空气路径，该方法可以非常有效地检测局部放电活动。无论如何，当开关柜密封良好没有空气路径时，使用磁吸式接触式超声波传感器吸附在设备表面也可以有效检测内部局部放电活动。

由局部放电放出的电磁，当局部放电出现在高压开关柜中时，它产生（TEV）暂态地电压和射频波段的电磁波。电磁波信号频率是很高的，因此会沿着开关柜的表面传播，只能通过间隙才能从内部溢出。间隙包括盖板的空气间隙，还有垫片和其它绝缘部件的间隙。另外，当电磁波从局部放电点发出后，辐射到金属外壳的时候，它同样会产生暂态地电压（TEV）。内部的局部放电活动可以通过在开关柜外表面放置传感器检测到，从而实在设备运行中进行非侵入式检测

。高压电缆局部放电活动，当局部放电出现在电缆中时，在导致在接地护套上耦合出一个脉冲电流。脉冲电流会从局部放电点向两侧传播。当这些电流传播到阻抗变化的位置，接头或者终端时，会发生部分反射。脉冲将会在电缆上来回反射几次（依赖于电缆长度），很后会衰减消失。这些脉冲电流可以通过卡接在接地线上的射频电流互感器（RFCT）检测到。

文章来源于美国Megger测试仪
