带有电动调压器系统的MEGGER交流电介质测试仪
MEGGER 50/100kV交流介质测试仪是交流高压电源，用于测试电气绝缘。标准系统包括一个控制/仪表柜，一个高压变压器组件和所有必要的电缆，包括接地和输入电源。高压变压器安装在一个充满油的重载玻璃钢储罐中，永久安装在带脚轮的推车上。在罐顶（0到100千伏）和侧面（0到50千伏）提供便利点，用于连接到高压输出。分压器永久连接到输出端子，并安装在高压储罐内部以实现机械保护。推车上的翼形螺母用于接地连接。
MEGGER 50/100kV交流介质测试仪由通用交流高压电源组成，适用于所有类型电气绝缘的介电耐受（高电位）测试。50/100kV交流介质测试仪还可以进行防护泄漏电流测量，适用于电容和耗散因数桥接系统以测量绝缘功率因数。建议使用681100系列50/100kV交流介质测试仪测试容量负载，该容量负载属于技术规格部分图表中显示的容量曲线。大多数电气绝缘系统主要是电容式的。

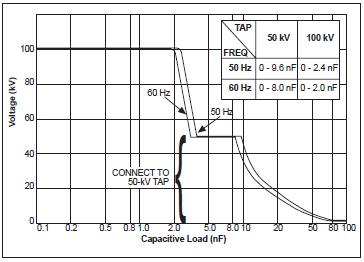

MEGGER 50/100kV交流介质测试仪。如图所示，50赫兹输入电源的运行允许较大负载能力增加20％。686100系列50/100kV交流介质测试仪测试仪适用于涉及电阻性负载的特殊应用，或者具有延长测试持续时间的小容性负载。根据ANSIA92.2适用于测试空中卡车。具有双倍输出电流的50kV抽头允许根据ANSIA92.2测试铲斗衬管。内置四路输出电流表，带保护电路。四量程输出千伏表具有不受样品负载影响的精度。高速过电压和过电流跳闸保持跳闸瞬间的测试电压读数。输出信号提供给电压和电流表，适用于所有量程，允许外部记录测试数据。提供外部安全联锁和警告灯的零启动安全联锁系统。15英尺（4.6米）的单元间电缆，单独的控制单元和高压单元，以确保安全。仪表和控制单元（可选）该控制单元用数字千伏计和毫安表，过电压和过电流跳闸，数字计时器，电动交流电压控制，保持电路以及斜坡和停留控制取代了标准控制。
MEGGER 50/100kV交流介质测试仪由通用交流高压电源组成，适用于所有类型电气绝缘的介电耐受（高电位）测试。50/100kV交流介质测试仪还可以进行防护泄漏电流测量，适用于电容和耗散因数桥接系统以测量绝缘功率因数。建议使用681100系列50/100kV交流介质测试仪测试容量负载，该容量负载属于技术规格部分图表中显示的容量曲线。大多数电气绝缘系统主要是电容式的。
MEGGER 50/100kV交流介质测试仪。如图所示，50赫兹输入电源的运行允许较大负载能力增加20％。686100系列50/100kV交流介质测试仪测试仪适用于涉及电阻性负载的特殊应用，或者具有延长测试持续时间的小容性负载。根据ANSIA92.2适用于测试空中卡车。具有双倍输出电流的50kV抽头允许根据ANSIA92.2测试铲斗衬管。内置四路输出电流表，带保护电路。四量程输出千伏表具有不受样品负载影响的精度。高速过电压和过电流跳闸保持跳闸瞬间的测试电压读数。输出信号提供给电压和电流表，适用于所有量程，允许外部记录测试数据。提供外部安全联锁和警告灯的零启动安全联锁系统。15英尺（4.6米）的单元间电缆，单独的控制单元和高压单元，以确保安全。仪表和控制单元（可选）该控制单元用数字千伏计和毫安表，过电压和过电流跳闸，数字计时器，电动交流电压控制，保持电路以及斜坡和停留控制取代了标准控制。
MEGGER 50/100kV交流介质测试仪。这个单位的特点：单量程，数字量输出千伏计和毫安计，提高了准确度和读数的方便性。精度为满量程的百分之一/LSD。峰值感应千伏计电路，以均方根为单位正弦波校准，克服了由电源线波形失真造成的测量误差。可调过电流和过电压保护功能，当跳闸电平从10％变化到110％时，如果由于高压故障或其他原因导致任何一个极限被超过，则可以高速跳出测试电压。数字测试计时器是所有额定值的标准功能，可在0至99.99分钟内显示预设测试时间和经过测试时间。自动控制电动调压器并允许更均匀的测试循环。
MEGGER 50/100kV交流介质测试仪。当跳闸发生时，保持电路冻结测试电压和时间的指示。这减轻了操作员持续监视测试状态的难度。随电动调压器系统提供的斜坡和闭合控制允许测试电压从零斜坡到预设电压停止水平。停留时间在电压停止水平由测试计时器控制。在停留时间结束时，电压自动下降到零，TESTCOMPLETE指示器灯，并且高电压被断电。这种能力确保了统一的测试周期并释放操作员执行其他功能。EMERGENCYHVOFF按钮提供了一个方便的“应急”按钮来手动关闭高压。提供外部测试区域联锁可容纳客户提供的安全联锁测试区域和警示灯。输出：模拟，0至5Vdc用于图形记录。
