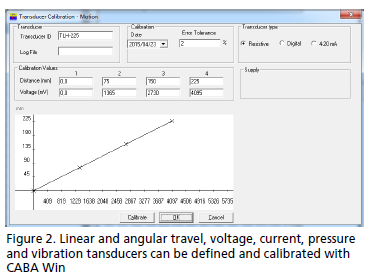

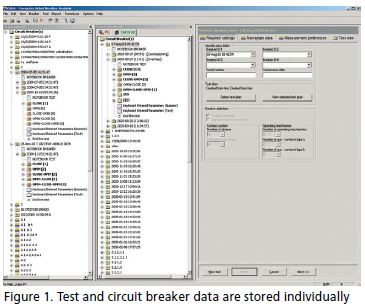

MEGGER的断路器测试仪的CABA Win软件应用。TPE测试计划编辑器，使用此工具，您可以轻松为您的循环断路器创建测试计划。测试计划将与断路器测试仪TM1800，TM1700和TM1600一起工作。测试数据和断路器数据。测试数据和关于断路器的所有信息都单独存储，如图1所示。CABA Win使用Microsoft®Access®数据库。数据可以被复制和/或导出到其他数据媒体和格式，例如 Microsoft®Excel®。 MEGGER的断路器测试仪的CABA Win软件的换能器和转换表。线性和角行程，电压，电流，压力和振动传感器可以用CABA Win定义和校准。 参见图2.传感器的校准精度由用户决定。校准程序会自动显示是否达到了所需的精度，以及实际的校准数据。CABA Win为用户提供了将传感器导入或导出传感器列表的灵活性。重新计算从角运动到线性运动的数据所需的转换表可以与给定的断路器相关联。这使得可以在换能器不能直接连接到移动触点的情况下测量断路器的触点行程。

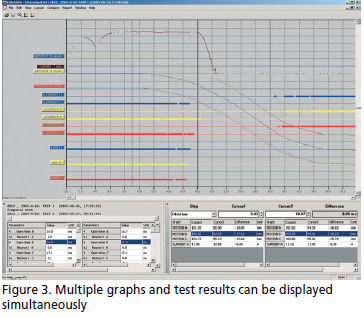

MEGGER的断路器测试仪的CABA Win软件的分析测试数据，测试数据以图形和表格形式显示。可以同时显示多个图形和测试结果请参见图3.缩放功能和光标可以轻松地对测试数据进行详细分析不同测试之间的比较可以通过将它们叠加在单个窗口中方便地查看。颜色，网格，比例尺和测试数据的位置都由用户控制。

对于每个参数和操作，您可以为每个断路器定义合格和不合格限制。如果激活该功能，CABA Win会自动将每个测量值与实际限值进行比较，并标记超出限值的值。CABA Win提供了易于管理和测量备份的数据库功能。基于Microsoft Access的数据库列出了所有断路器及其规格和相关测试。

读数和计算值以表格格式显示。测试计划确定要计算和呈现哪些参数。您可以删除和/或添加计算的参数，具体取决于断路器的设计，连接方式和正在执行的操作。MEGGER在CABA Win断路器测试软件中定义了超过300个不同的计算参数。CABA Win提供了许多标准测试计划。

MEGGER的断路器测试仪的CABA Win断路器测试软件包含一个完整的报告生成器，使用户能够根据需要设计独特的报告表格。许多预定义的标准报告可以按照提供的方式使用，或者可以对其进行编辑。报告表与断路器数据一起保存，并可用于未来的测试。可以将图形和屏幕显示复制到剪贴板和文件夹，以便在其他Windows®应用程序软件中进行额外处理。
