银飞电子告诉你压力传感器在汽车中的用途

银飞电子告诉你压力传感器在汽车中的用途,随着汽车行业的高速发展,燃油经济性的要求以及排放标准的要求也越发严格起来,越来越多的系统应用到汽车当中,例如进气/尾气管理系统、燃油蒸汽管理系统、刹车助力系统、柴油颗粒清洁系统等。这些系统都需要借助压力传感器快速准确获得的压力信息来确定系统的状态和下一步的动作。

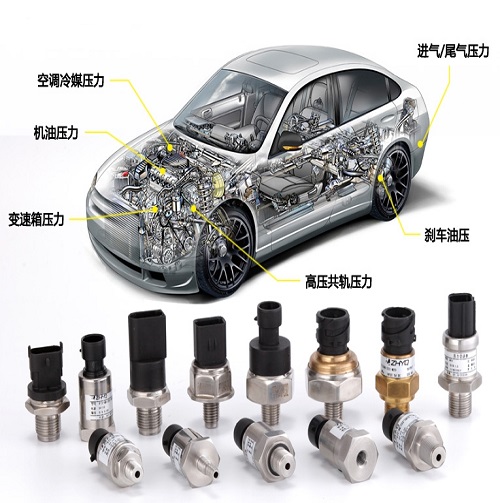

压力传感器
1. 进气/尾气管理系统
汽车引擎管理系统需要在适当的时间喷射适量的燃油到气缸中,这样可以使得燃油充分有效的燃烧,达到较好的燃烧效率,减小污染。引擎管理器的ECU做决定是基于一系列的传感器信号的,例如曲轴位置、凸轮轴位置、空气流量、进气歧管温度、进气歧管压力等。其中进气歧管压力传感器是一个工作在绝压模式的压力传感器,ECU根据该压力信号计算需要喷射的燃油量,使得燃烧过程获得较好的空燃比。

2. 柴油尾气滤清系统
由于柴油引擎的物理特性,其排放的废气中除了一氧化碳、碳氢化合物、氮氧化物以外还有一些微小的颗粒物,这些颗粒物是造成黑烟的主要原因。为了满足国家规定的排放要求,减少环境污染,越来越多的柴油引擎都搭载了柴油颗粒滤清系统(DPF, DIESEL PARTICULATE FILTER)。柴油引擎燃烧产生的尾气经过柴油颗粒滤清器时,滤清器的多孔系统会捕捉其中的颗粒,当柴油尾气颗粒不断在滤清器中累积就会造成滤清器饱和甚至堵塞,因此需要对滤清器进行再生。通过一个差压传感器检测滤清器进气口和出气口之间的压差,当压差高于设定的阈值时认为滤清器达到饱和,ECU控制提高引擎温度,引擎排放出高温尾气以燃烧存储在滤清器中的颗粒,从而完成滤清器的再生。由于尾气温度高,并且含有多种有腐蚀性的气体和颗粒,需要考虑介质兼容性的问题。

3. 刹车助力系统
真空刹车助力器是真空助力伺服制动系统的核心部件,利用引擎进气歧管的真空和大气压的压差进行刹车助力。在刹车未踩下时,气室膜片隔板将真空助力器分为的两个腔是连通的,通过真空单向阀接到引擎的进气歧管,两个气室都是真空的。踩下刹车制动踏板的同时,气室膜片隔板随之移动,空气阀打开,真空阀关闭,气室的前腔为真空,气室的后腔与大气相连。两个腔之间的压力差作用在气室膜片隔板上,相当于增加了刹车制动力,制动力通过制动主缸推杆传到制动主缸,实现刹车功能。

4. 燃油蒸汽管理系统
由于燃油的挥发是碳氢排放的主要原因之一,在美国一些州的法令中强制要求对汽车的燃油蒸汽进行管理。在加油站给汽车加油时燃油蒸汽会直接排放到大气中,这样既不环保又浪费了燃油。搭载燃油蒸汽管理系统汽车的油箱蒸汽通过分离阀经管道进入活性炭罐,活性炭罐中的活性炭多孔且表面积很大,可吸附大量燃油蒸汽分子。活性炭罐与引擎的进气歧管相连,当引擎运转在进气冲程时时,活塞运动使进气歧管产生低压,在进气歧管低压吸力作用下,空气从活性炭罐中经过,将活性炭罐中吸附的燃油蒸汽分子送入引擎燃烧,使之得到充分应用,活性炭罐中活性炭的吸附能力得到恢复。燃油蒸汽管理系统中需要微压传感器(表压模式)来检测燃油蒸汽是否有泄露。
5. 以天然气/液化石油气为燃料的系统
由于天然气/液化石油气价格相对便宜,排气污染小,安全可靠,车辆改装简单,一些产天然气/液化石油气的国家和地区越来越多的使用它们作为汽车燃料。在保留原车供油系统的情况下,再添加一套专用的天然气/液化石油气装置,组成一部“双燃料汽车”。压缩天然气/液化石油气被储存在钢瓶中,通过减压阀和压力调节器将钢瓶中的高压燃气送到燃烧室与空气充分混合后燃烧为汽车提供动力。通过两个压力传感器分别监测燃气和进气歧管中空气的压力可以更好的控制空燃比,进而达到较好的燃烧效果,大大提高燃料的经济适用性,减少污染。

此文章来自于银飞电子
