IFR6000航空外场测试仪的XPDR设置和测试天线
IFR6000航空外场测试仪是一款精确的模拟器，可以让一个人测试机载应答器（XPDR）模式A / C / S，距离测量设备（DME）系统，TCAS I和II，ADS-B转发器和1090 MHz发射机，以及 通用接入收发器（UAT）。
IFR6000航空外场测试仪的测试装置包含用于XPDR和选定的DME功能的输入信号发生器和调制器。 对于斜坡操作，射频输出通过安装在IFR6000航空外场测试仪或三脚架上的轻型方向天线与机载设备相连。 对于工作台操作，在IFR6000航空外场测试仪和UUT之间需要同轴电缆。
IFR6000航空外场测试仪一般设置
1.开机：按电源键开启IFR6000航空外场测试仪。
2.按SETUP控制键显示设置画面。 继续按SETUP控制键循环到SETUPGENERAL屏幕。 使用NEXT PARAM和PREV PARAM软键选择每个参数。
3.选择PWR：设置为首选断电超时。
4.选择ERP单元：设置为首选的ERP单元。
5.选择单位：设置为首选单位。
IFR6000航空外场测试仪要更改默认天线增益值：
1.选择ANTENNA TYPE（天线类型）：根据天线的部件号选择适当的类型。选择有：7005-5840-500 91771 112684带有GPS
注：有三种类型的天线可用。 7005-5840-500天线类型有一组不同的默认增益值。 安装与当前设置不匹配的天线时，只需要更改ANTENNA TYPE（天线类型）设置。
2.按INFO软键。
3.按RECALL DEFAULT软键。
IFR6000航空外场测试仪的XPDR设置和测试天线

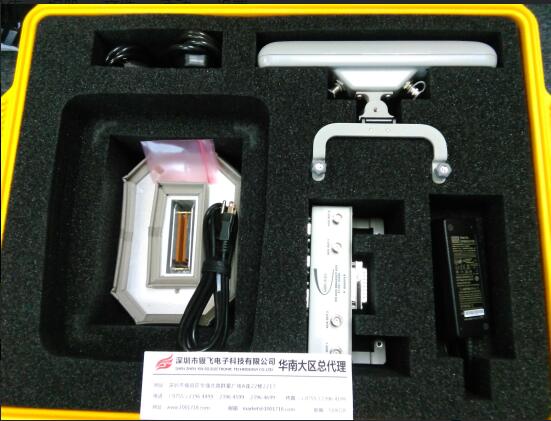

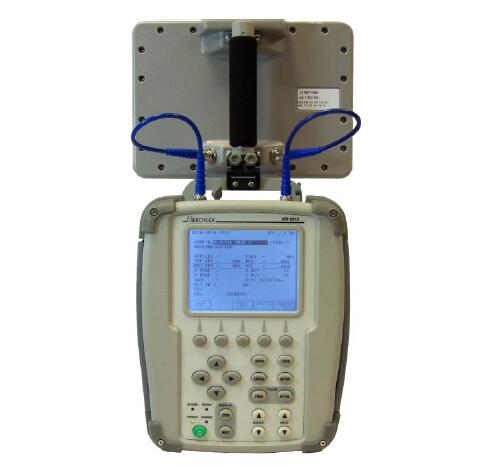

1.安装在测试装置上的反射式天线和位置摩擦铰链使得反射式天线如图所示。在天线连接器和测试装置ANT连接器之间连接短的射频同轴电缆（PN：62401）。 如果UAT选件可用，则连接天线GPS连接器和测试仪GPS连接器之间的短射频同轴电缆（PN：112831）。
2.位置测试距离顶部/底部天线的视距≤50英尺（15.24米）。
3.启动Ai rcraft并配置飞机的重量。
4.按电源键启动IFR6000航空外场测试仪。

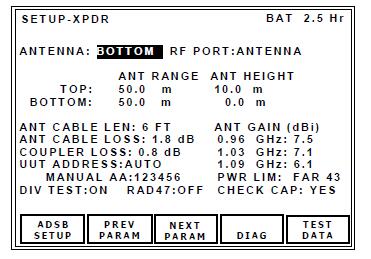

5.按SETUP控制键显示设置画面。 继续按SETUP控制键循环到SETUPXPDR屏幕。 使用NEXT PARAM和PREV PARAM软键选择每个参数。
6.选择ANTENNA（天线）：根据飞机天线测试装置指向的位置设置为TOP或BOTTOM。
7.选择RF端口：设置为天线。
8.选择ANT RANGE：设置从IFR6000天线到UUT天线的设置范围。
9.选择ANT HEIGHT：设置从IFR6000天线到UUT天线的高度。
10.选择ANT CABLE LOSS：设置为电缆上的电缆损耗。
11.选择ANT GAIN（dBi）：将0.96 GHz，1.03 GHz和1.09 GHz天线增益设置为所提供方向标上的数字
12.选择UUT ADDRESS：设置为AUTO。
注意：如果飞机在地面上设置为MANUAL，并进入MANUAL ADDRESS。 当飞机在地面上时，S模式全部呼叫不起作用。
13.选择DIVERSITYT：设置为OFF。
注：要将多样性测试集DIVERSITY设置为ON，并将启动安装到底部/顶部天线。
T14。 选择检查CAP：STet为YES。
注意：CHECK CAP仅仅是一个MODE SCONGIG，而ATCRBS CONFIG默认为NO。
T15。 选择PWR LIM：设置为FAR 43.T
T16。 选择RAD47：设置为OFF。
注：RAD47是澳大利亚公民航空指令，其答复脉冲宽度在0.35至0.55 us之间，放大器变化（下垂）不大于1dB。 设置为ON（如果适用）。
本文来自导航通信外场测试仪
