ZX9501S-8如何进行八通道同步测试功能设置
1.1 模式选择

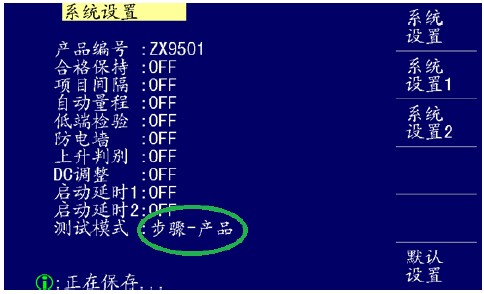

测试模式请选择”步骤-产品”，此时可用仪器后面板上的DB25 接口输出每个产品的合格/不合格信号。
测试模式选择”常规模式”时，只有DB9 HANDLER 接口可输出总的合格、不合格信号。
1.2 HANDLER 口扩展板上跳线
JM1 跳外部电源EXTV1
JM2 不用跳线。
1.3 设置举例
测试用例：
测试4 个产品，每个产品有一个初级、一个次级、一个磁芯。
需要测试的项目：
(1) 每个产品的初级对次级打耐压；
(2) 每个产品的初级、次级对磁芯打耐压。

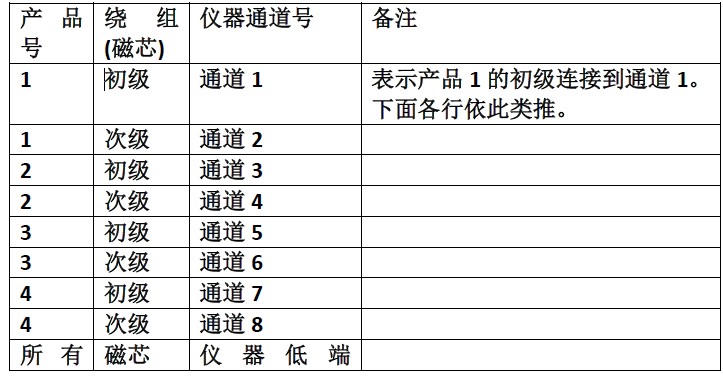

产品绕组与仪器通道的连接如下：
设置方法如下：
设置时，先设置总的测试步骤，总的测试步骤后面紧跟每个产品的测试步骤。
具体如下：

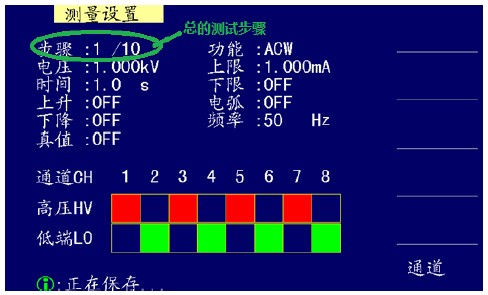

步骤1：设置总的测试步骤。该步是所有产品的初级对次级打耐压。
此时，通道1、3、5、7 设置为高压端；通道2，4，6，8 设置为低压端。

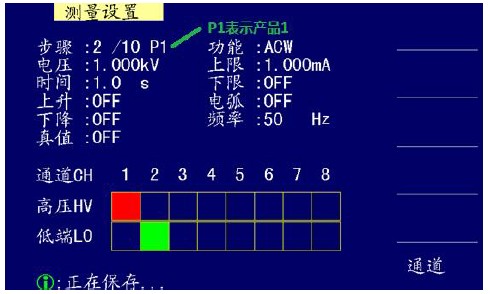

步骤2：设置产品1(P1 表示产品1)的测试。该步是产品1 的初级对次
级打耐压。此时，通道1 设置为高压端；通道2 设置为低压端。
提示：将光标移动到步骤处，用数字键输入1，按ENTER 键确认，步骤右边会显示P1，表示当前设置的是产品1.输入0，按ENTER 键确认，步骤右边不会显示产品号，表示当前设置的是总的(所有)产品的测试。

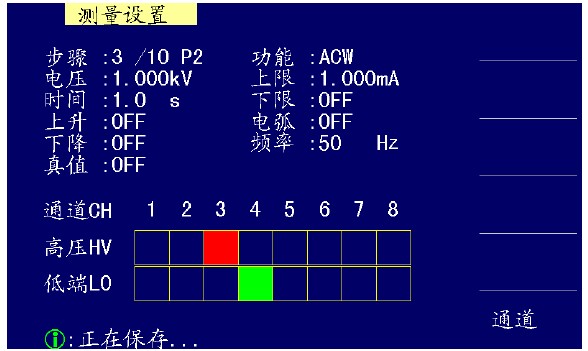

步骤3：设置产品2(P2 表示产品2)的测试。该步是产品2 的初级对次级打耐压。
此时，通道3 设置为高压端；通道4 设置为低压端。

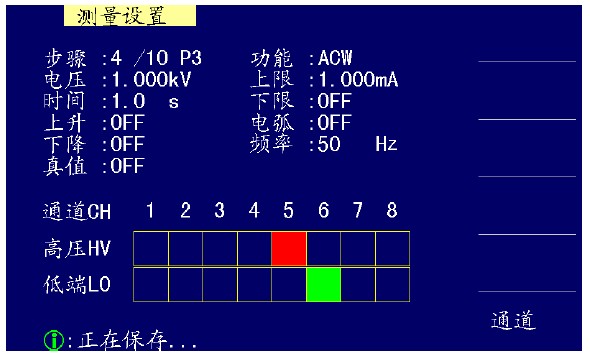

步骤4：设置产品3(P3 表示产品3)的测试。该步是产品3 的初级对次级打耐压。
此时，通道5 设置为高压端；通道6 设置为低压端。

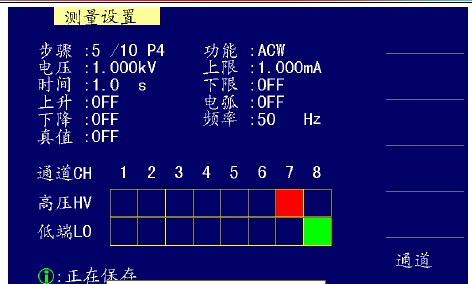

步骤5：设置产品4(P4 表示产品4)的测试。该步是产品4 的初级对次级打耐压。
此时，通道7 设置为高压端；通道8 设置为低压端。

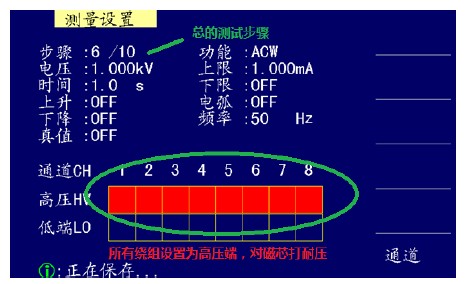

步骤6：设置总的测试步骤。该步是所有产品的初级、次级对磁芯打耐压。
此时，通道1～8 设置为高压端。磁芯连接在仪器公用低端LOW/RTN.

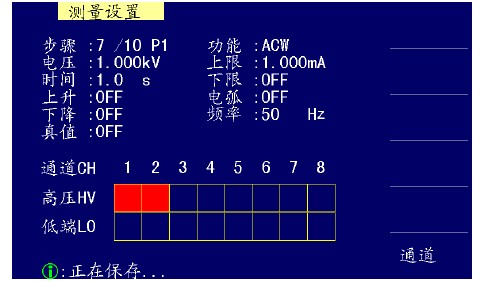

步骤7：设置产品1(P1)的测试。该步是产品1 的初级、次级对磁芯打耐压。
此时，通道1、2 设置为高压端。

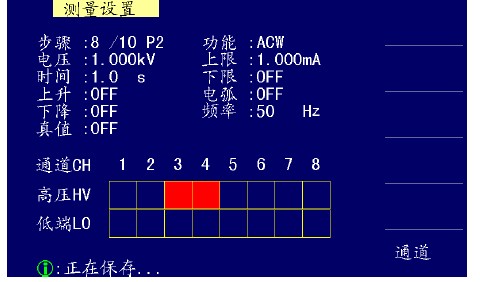

步骤8：设置产品2(P2)的测试。该步是产品2 的初级、次级对磁芯打耐压。
此时，通道3、4 设置为高压端。
