FLUKE多功能校验仪787对于环路电源隔离器的现场检测
福禄克787是靠前款组合了数字多用表与回路校准器的多功能校验仪,福禄克多功能校验仪787具有独特的电流模拟功能。当连接至外部电源时,可以让您在0~24mA之间精确地控制电流。
现场检测环路电源隔离器时,两线环路变送器向隔离器提供的电流信号可以被移去,而福禄克多功能校验仪可以用模拟方式控制环路电流
靠前步连接福禄克多功能校验仪

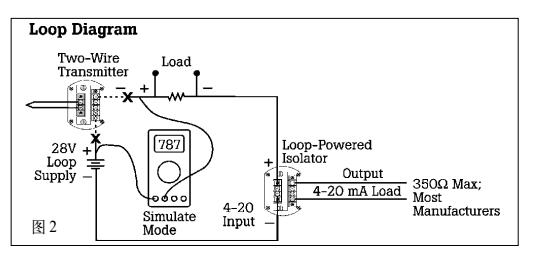

1 、将变送器主环路断开,把福禄克多功能校验仪的测试线插入模拟 (Simulate)插口并接入环路。
2、将福禄克多功能校验仪设置为输出模式令
在福禄克多功能校验仪开机时按住RANGE键两秒钟,仪器可以0~20mA和4~20mA之间转换。为了确认是你所需要的模式, 可将H IJ试笔短路显示为0或4mA。此时787福禄克多功能校验仪正在输出精确 的4mA电流并提供环路电源隔离器的输入工作电压。
3、用一块福禄克多功能校验仪测试输出端的电流。
4、依照输出表中的指示4mA电流来调整零点。
5、用MIN MAX键将电流输出步迸至20mA,并调整满度点 (Span),直到隔离器输出端的电流值到20mA。
6、将输入电min流转回4mA并再次检查零点,如 果需要再次调零
7、此时,零点和满度点基本调整完成。
第二步检查线性度
福禄克多功能校验仪的% (百分比)步进键MIN MAX可以让你很 方便地检查环路隔离器的线性度。按这两个键就可按25% 的步长增加或减少输出电流。在4?20mA模式下,这些中间的点是 8mA (25%), 12mA (50%) 16mA (75%)。
检查线性度时,按%步进增加或减小电流,检查在隔离器输出端万用表中的读数和福禄克多功能校验仪显示的读数是否相同。如不相同,其偏差应该与制造厂商所标明的线性度较大允许误差进行对比。
现场检测环路电源隔离器时,两线环路变送器向隔离器提供的电流信号可以被移去,而福禄克多功能校验仪可以用模拟方式控制环路电流
靠前步连接福禄克多功能校验仪
1 、将变送器主环路断开,把福禄克多功能校验仪的测试线插入模拟 (Simulate)插口并接入环路。
2、将福禄克多功能校验仪设置为输出模式令
在福禄克多功能校验仪开机时按住RANGE键两秒钟,仪器可以0~20mA和4~20mA之间转换。为了确认是你所需要的模式, 可将H IJ试笔短路显示为0或4mA。此时787福禄克多功能校验仪正在输出精确 的4mA电流并提供环路电源隔离器的输入工作电压。
3、用一块福禄克多功能校验仪测试输出端的电流。
4、依照输出表中的指示4mA电流来调整零点。
5、用MIN MAX键将电流输出步迸至20mA,并调整满度点 (Span),直到隔离器输出端的电流值到20mA。
6、将输入电min流转回4mA并再次检查零点,如 果需要再次调零
7、此时,零点和满度点基本调整完成。
第二步检查线性度
福禄克多功能校验仪的% (百分比)步进键MIN MAX可以让你很 方便地检查环路隔离器的线性度。按这两个键就可按25% 的步长增加或减少输出电流。在4?20mA模式下,这些中间的点是 8mA (25%), 12mA (50%) 16mA (75%)。
检查线性度时,按%步进增加或减小电流,检查在隔离器输出端万用表中的读数和福禄克多功能校验仪显示的读数是否相同。如不相同,其偏差应该与制造厂商所标明的线性度较大允许误差进行对比。
