结合电能质量分析的行业痛点、HDPQ系列的技术特性及实战调试案例，系统解析如何通过精细设置提升监测效率：消除噪声、提高效率：电能质量分析仪调试全攻略——以HDPQ系列为例。


在智能电网、工业自动化及新能源并网等场景中，电能质量分析仪已成为监测电力系统健康的核心工具。然而，随着非线性负载（如变频器、UPS、光伏逆变器）的普及，电网中的谐波、瞬变、电压波动等干扰事件呈指数级增长。德国高美测仪（GMC-I）的调研数据显示，85%的电力监控系统存在“数据噪声过载”问题：超过60%的触发事件为非关键异常，导致运维人员被冗余数据淹没，真正影响系统安全的事件反而被忽视。

以某半导体工厂为例，其电能质量监测系统每月生成超过2万条波形触发记录，但经分析发现，其中78%是由正常生产流程中的可控硅开关引起的周期性干扰，仅有3%属于可能导致设备故障的瞬态过电压事件。这种“无效数据泛滥”不仅浪费存储资源，更会导致故障响应延迟，甚至引发误判。

核心问题根源

触发机制与系统特性不匹配：传统电能质量分析仪采用“一刀切”的触发阈值，未考虑不同行业的电力环境差异。例如，光伏电站的逆变器开关谐波与工业电机的启动瞬变具有完全不同的特征，统一阈值易导致误触发或漏触发。

波形分析维度单一：仅依赖幅值阈值判断事件，忽略了相位偏差、谐波含量、暂态持续时间等多维特征。如某数据中心的UPS切换过程中，电压幅值波动仅5%，但相位跳变达15°，可能导致服务器电源损坏，而传统触发机制难以捕捉此类隐患。

动态环境适应性不足：电网负载实时变化（如电动汽车充电、电焊机启停），固定阈值无法适应不同时段的干扰水平。某汽车制造厂的监测数据显示，白班生产期间的电流谐波含量比夜班高40%，固定阈值会导致白班触发频繁而夜班漏检。



德国高美测仪HDPQ系列电能质量分析仪通过双触发机制+多维度参数配置，实现了对电力扰动的精准识别。其核心技术包括：

（一）波形差触发器：微瞬态事件的“显微镜”

1、工作原理

将每个工频周期（50Hz/20ms或60Hz/16.67ms）划分为1-100个窗口（用户自定义），逐窗口对比相邻周期的波形差异。当某窗口的电压/电流幅值偏差超过用户设定阈值（如5%-50%）时，触发事件记录。

典型应用场景：

电子电路中的纳秒级尖峰干扰（如IGBT开关噪声）；

光伏逆变器的PWM调制谐波（表现为周期性窗口偏差）；

接触不良导致的间歇性电弧（随机窗口异常）。

2、灵敏度与误触发平衡

优势：可检测到持续时间仅0.2ms的微瞬态事件（如数据中心PDU的继电器弹跳），比传统RMS触发快10倍以上；

风险控制：通过窗口数量与阈值联动设置避免误触发。例如，在变频器密集的车间，将窗口数设为10（每个窗口2ms），阈值设为15%，可过滤掉变频器正常运行时的周期性谐波（窗口偏差通常＜10%），仅捕捉异常瞬变。

（二）RMS偏差触发器：持续性干扰的“过滤器”

1、工作原理

计算整个周期的电压/电流有效值（RMS）与前一周期的偏差，当偏差超过阈值（如3%-30%）时触发。该方法更关注稳态或准稳态变化，如：

电动机启动引起的电压骤降（持续时间＞10ms）；

电容器组投切导致的电压浪涌；

三相负载不平衡度突然加剧。

2、行业适配性设计

工业场景：针对电机频繁启停的生产线，可将RMS阈值设为10%，并启用延迟触发功能（如延迟50ms），避免捕捉启动电流的正常冲击；

新能源场景：在光伏并网系统中，设置RMS偏差阈值为5%，并结合谐波含量判定（如THD＞8%时触发），可准确识别逆变器过载导致的电压质量恶化。

（三）双触发协同：构建立体监测网络

HDPQ系列支持波形差与RMS偏差触发器联动工作，通过逻辑“与/或”关系组合，实现对复杂干扰的精准识别。例如：

逻辑与：仅当某窗口波形差＞20%且整周期RMS偏差＞8%时触发，可有效过滤单一因素的误报（如偶然的窗口噪声或正常的RMS波动）；

逻辑或：当波形差＞15%或RMS偏差＞12%时触发，适用于需要全面监测的关键节点（如医院手术室供电回路）。


（一）预调试阶段：摸清电网“指纹”

1、实时波形勘察

通过HDPQ电能质量分析仪的示波器模式（采样率高达1MS/s）实时观测电压/电流波形，重点关注：

稳态特征：基波幅值、谐波次数（如5次、7次谐波占比）、三相平衡度；

动态特征：负载切换时的暂态过程（如上升时间、振荡频率）、间歇性干扰的出现频率。

案例：某纺织厂监测发现，每小时约有10次电压波形出现“缺口”（如图1），持续时间约2ms，经分析为织机电磁阀动作产生的瞬态干扰，属于正常生产噪声，可通过调整触发阈值过滤。

电磁阀动作引起的电压缺口（持续2ms，幅值偏差12%）

2、干扰源定位

结合HDPQ的FFT频谱分析功能，识别主要干扰频率成分：

若谐波以3次、9次为主，可能源自UPS或电焊机（非线性负载）；

若存在100kHz以上的高频分量，可能为开关电源或EMI噪声。

工具提示：使用HDPQ的波形录制功能（最长支持24小时连续录制），捕捉偶发干扰的完整过程，便于后续参数调整参考。

（二）参数设置策略：三层过滤体系

1、第一层：全局阈值粗调

波形差触发器：

普通环境（如办公室、商场）：窗口数5，阈值20%；

高干扰环境（如工厂、数据中心）：窗口数10，阈值15%；

RMS偏差触发器：

电压：阈值10%（适应国标GB/T12326的±7%偏差要求，预留3%缓冲）；

电流：阈值20%（考虑负载正常波动）。

2、第二层：分相/分通道细调

针对三相系统的A/B/C相差异，可独立设置触发参数。例如，某钢铁厂的电弧炉主要接入A相，导致该相谐波含量显著高于其他相，可将A相的波形差阈值降低至10%，B/C相保持15%；

对于同时监测电压和电流的场景，可设置电流触发优先级高于电压（如电流触发时自动暂停电压触发），避免负载变化的连锁误报。

3、第三层：事件特征过滤

通过HDPQ的高级触发设置，结合以下维度进一步筛选事件：

持续时间：仅记录持续时间＞5ms的波形差事件（过滤纳秒级噪声）；

重复频率：对1分钟内重复超过10次的事件合并记录（如变频器正常开关导致的周期性触发）；

谐波关联：仅当THD＞5%时触发RMS偏差事件（区分正常负载波动与谐波污染）。

（三）动态优化：适应负载周期性变化

1、分时阈值策略

利用HDPQ的计划任务功能，根据负载曲线自动切换触发参数：

白天生产时段（负载波动大）：波形差阈值20%，RMS阈值12%；

夜间待机时段（负载稳定）：波形差阈值15%，RMS阈值8%。

案例：某电动汽车充电站设置分时阈值后，夜间触发事件减少73%，而日间关键充电时段的异常捕捉率保持100%。

2、自适应学习模式

HDPQ的智能自学习算法可分析历史数据，自动调整阈值至最优水平：

统计过去24小时内的正常波动范围，将阈值设为均值+2σ（标准差）；

每周日自动重置学习数据，适应周期性负载变化（如工厂周生产计划）。


（一）项目背景

某10MW光伏电站接入电网后，电能质量监测系统每天生成约500条触发记录，经分析发现：

90%为逆变器开关导致的正常谐波波动（THD＜5%）；

10%包含潜在风险事件（如雷击导致的瞬态过电压）。

（二）优化步骤

波形分析：

逆变器的PWM开关频率为10kHz，在电压波形中表现为每周期固定位置的微小波动（波形差约8%），属于正常工作状态。

参数调整：

波形差触发器：窗口数设为10（每个窗口2ms），阈值从10%提高至15%，并排除10kHz谐波频段的触发；

RMS偏差触发器：启用谐波关联模式（仅当THD＞8%时触发）。

效果验证：

每日触发事件减少至30条，其中真实异常事件占比提升至60%；

成功捕捉到3次雷击导致的瞬态过电压（持续时间100μs，幅值偏差35%），为电站防雷系统升级提供了关键数据。

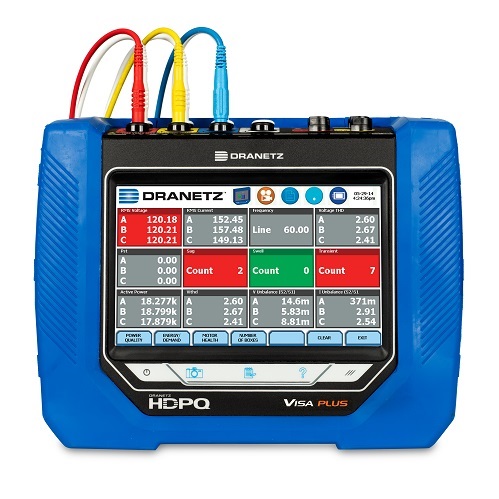

全新一代HDPQ系列电能质量分析仪，功能与性能非常优秀,支持最新的中国国家电能质量标准及国际标准。由于融合了当前主流的通讯方式，因而能提供全新的体验：支持用户通过智能电话、平板电脑或传统的PC计算机等设备远程浏览数据并调整设置，满足用户在测试地点附近安全的环境下，通过VNC接口或HDPQ系列产品Apple或安卓 APP远程控制已连接的设备。
德国高美测仪的DranView7软件是HDPQ系列的黄金搭档，可实现：

触发事件批量管理：

按时间、类型、通道过滤事件，批量删除无效记录；

对历史事件进行趋势分析（如每月谐波触发次数变化）。

波形对比与参数验证：

叠加显示正常波形与触发波形，直观查看差异（如图2）；

自动计算触发时刻的关键参数（如dV/dt、峰值因数）。

正常波形（蓝色）与雷击触发波形（红色）的叠加对比

报告自动化生成：

基于预设模板自动生成电能质量报告，包含触发统计、波形截图、整改建议，可直接用于向上级汇报或客户交付。




HDPQ系列的下一代产品将引入AI神经网络算法，实现：

无监督学习触发：自动识别正常波形模式，仅对异常模式触发记录；

故障预测触发：通过历史数据训练模型，提前预警潜在故障（如绝缘老化导致的波形微变化）；

多设备协同触发：当某一监测点触发时，自动联动上下游设备同步记录，构建故障链分析网络。

结语：让每一次触发都有价值

电能质量分析的核心不在于捕捉多少事件，而在于捕捉多少有价值的事件。德国高美测仪HDPQ系列通过灵活的触发机制、多维度的参数配置及强大的数据分析工具，为用户构建了一套“噪声过滤-精准捕捉-深度分析”的完整流程。通过本文所述的调试策略，用户可将有效数据占比提升5-10倍，显著降低运维成本，让电能质量监测真正成为保障电力系统安全的“千里眼”。

如需获取HDPQ系列电能质量分析仪的详细调试手册或预约技术支持，可联系我们网站专业工作人员，让我们共同解锁电能质量监测的“精准模式”，用数据驱动电力系统的高效与安全。
