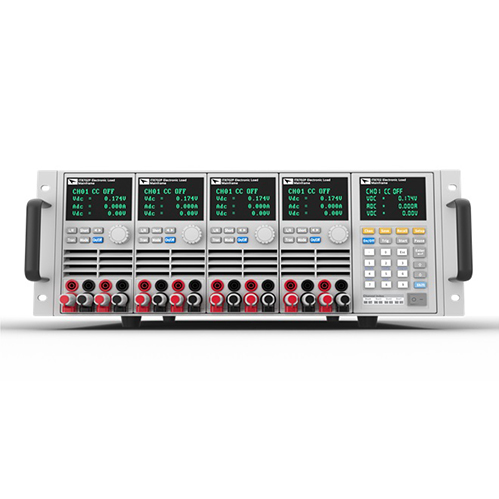

艾德克斯IT8733多路直流可编程电子负载模组是艾德克斯电子有限公司生产的一款高性能测试设备，专为满足复杂测试需求而设计。该模组具有多种操作模式和强大的保护功能，能够模拟各种负载条件，对电源、电池、逆变器等设备进行全面测试。以下是对IT8733模组键盘功能的详细介绍。


一、模组前面板布局

IT8733模组前面板布局简洁明了，主要包括显示屏、按键和旋钮等组件。显示屏用于显示当前的工作状态、电压、电流、功率等参数，按键则用于切换操作模式、设置参数、启动/停止测试等，旋钮则用于调节参数值。


二、艾德克斯IT8733模组键盘功能介绍

1、显示屏
功能：高亮度VFD显示屏，用于实时显示模组的工作状态、电压、电流、功率等参数。
特点：显示清晰，易于读取，能够直观了解模组的工作情况。
2、A/B键
功能：切换A/B动态预设参数值。
操作：在A/B动态测试模式下，按下A/B键可以在预设的两组参数值之间切换，模拟电源在不同负载条件下的输出特性。
3、Short键
功能：实现短路测试。
操作：按下Short键，模组将在输入端模拟一个短路电路，用于测试电源在短路条件下的保护性能。
4、Mode键
功能：切换工作模式。
操作：按下Mode键，可以在定电流(CC)、定电压(CV)、定电阻(CR)、定功率(CW)等模式之间切换，满足不同测试需求。
5、Tran键
功能：选择动态工作模式。
操作：在需要进行动态测试时，按下Tran键，然后选择相应的动态测试模式（如连续模式、脉冲模式、触发模式等）。
6、On/Off键
功能：控制模组的输入状态。
操作：按下On/Off键，可以开启或关闭模组的输入状态，进行加载或卸载操作。
7、旋钮
功能：调节参数值。
操作：通过旋转旋钮，可以调节当前设置模式下的电压、电流、电阻或功率等参数值。旋钮顺时针旋转增大值，逆时针旋转减小值。
8、左右移键
功能：在菜单中移动光标位置。
操作：通过左右移键，可以在菜单选项中移动光标位置，选择需要设置的参数或功能。
9、复合键（如<Shift>键）
功能：与其他按键组合实现特定功能。
操作：按下<Shift>键后，再按下其他按键，可以实现一些特殊功能或进入高级菜单选项。例如，<Shift>+<System>键可以进入系统菜单设置通讯接口、波特率等参数。



三、高级功能操作

1、动态测试操作
功能：在两种设定值之间周期性地切换，模拟电源的动态特性。
操作：首先进入动态测试模式，然后设置A/B两个设定值及切换时间等参数，最后按下启动键开始测试。在测试过程中，可以通过显示屏实时观察电压、电流等参数的变化情况。
2、顺序操作（List模式）
功能：编辑复杂的电流变化模式，并与内部或外部信号同步。
操作：进入List模式后，可以编辑多步的电流变化序列，包括每步的电流值、持续时间等参数。编辑完成后保存顺序文件，并在测试时调用该文件进行自动测试。
3、触发功能
功能：同步触发被测仪器，实现与外部设备的联动测试。
操作：设置触发源（如前面板触发、外部触发信号、总线触发等），并设置触发条件（如触发电压、触发电流等）。在测试过程中，当触发条件满足时，模组将自动执行预设的操作或切换到指定的测试模式。
4、保护功能设置
功能：设置过压保护(OVP)、过流保护(OCP)、过功率保护(OPP)等参数，确保测试过程中的安全性。
操作：进入保护设置菜单后，根据实际需求设置各保护参数的阈值和延迟时间等。在测试过程中，如果检测到相关参数超过设定的阈值且持续时间超过延迟时间，模组将自动触发相应的保护机制并停止测试。


四、注意事项

1. 在操作模组前，请确保已正确连接电源线和测试线，并检查电源电压是否符合模组的工作要求。
2. 在进行短路测试时，请注意安全并遵循相关操作规程，以防发生意外情况。
3. 在设置参数和编辑顺序文件时，请仔细核对各项参数值以确保测试的准确性。
4. 在测试过程中，请密切关注模组的工作状态和显示屏上的参数变化情况，以便及时发现并处理异常情况。

通过对艾德克斯IT8733多路直流可编程电子负载模组键盘功能的详细介绍，相信您已经对该模组有了更深入的了解。在实际应用中，您可以根据具体测试需求灵活运用这些功能来提高测试效率和准确性。
