精准把脉，高效提升 — 电机磁芯磁导率测试助力产业升级


研究背景

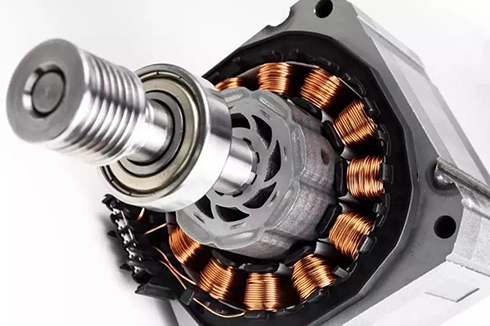

在科学技术日新月异的时代背景下，新材料的研究与开发已成为推动各行各业技术革新与效率提升的关键驱动力。其中，电机磁芯作为核心部件，其性能的优劣直接关乎电机的整体效率与运行的稳定性。具有高磁导率的电机磁芯材料能极大增强磁场的传递效率，有效降低能量损失，同时实现电机体积的缩减和重量的减轻。


多重角色

电机磁芯在多个领域发挥着重要作用：
   在工业自动化领域，电机磁芯广泛应用于各种传动系统和控制系统中。
   在新能源汽车中，高性能的磁芯材料能够提高电机的能效，减少碳排放，助力绿色出行。
   在家用电器领域，如洗衣机、空调等家电产品中的电机，通过采用高性能磁芯材料来提升效率和稳定性，从而增强家电的性能和延长使用寿命。


客户情况与测试要求

一所高校正在进行电机磁芯材料的研究工作，当前阶段的需求是对硅钢片进行磁导性能测试。具体要求如下：
   测试频率：≤50MHz
   测试方法：硅钢片叠成一定厚度，用绝缘胶带裹起来，进行磁导率测试


解决方案

针对上述测试要求，我们推荐采用以下测试设备和配置：

型号	数量	备注
TH2851-050	1	配磁导率测试软件
TH26086	1	7mm转接底座
TH26088	1	磁导率测试夹具
TH2851磁导率测试软件	1
TH26086-CAL	1	夹具校准套件



解决方案优势

1. 适应高频应用：TH2851系列精密阻抗分析仪的测试频率范围覆盖10Hz  130MHz，完全满足客户≤50MHz的测试需求。高磁导率材料能更好地适应快速变化的磁场，减少磁场泄漏和能量损耗。
2. 抗干扰能力强：TH26088磁导率测试夹具采用屏蔽设计，有效防止地球磁场等外界干扰，确保测量结果的准确性。
3. 适应多样样品尺寸：磁导率测试夹具配备小型和大型夹具，适应不同尺寸的样品，是测量磁性材料的理想选择。
4. 智能简便的测试操作：TH2851系列精密阻抗分析仪基于Windows10操作系统，实现全电脑化操作界面，使测试过程更加智能、简便。


校准与测试流程

为确保测试结果的准确性，需进行以下校准和测试步骤：
   使用TH26086和TH26088转换夹具进行校准，清除仪器、夹具及周边环境带来的寄生电容、电阻、电感等。
   设定磁环的高度、外部直径和内部直径等参数。
   将被测硅钢片样品放入夹具内，选择复数磁导率进行测试。


经验与总结

磁导率测试在过去常伴随着繁琐的计算流程，但如今借助先进的测试设备，如TH2851系列精密阻抗分析仪，测试过程变得智能且简便。同惠电子自成立以来，始终致力于电子测量仪器的研发与改进，为客户提供高品质、高效能的测试解决方案，携手共创美好未来。极仪银飞有同惠电子各种型号工具及配件，欢迎各位朋友来电咨询。
