关于功率表的校准

  01  引言

  02  功率表概述

  03  涉及功率表校准的规程规范

  04  功率表校准福禄克解决方案

  05  功率表校准视频演示

  06  用户利益



引言  ▼

功率表作为测量电功率的关键仪器，在电力、电子、能源等诸多领域皆有着广泛的运用。确保功率表的精准性，对于保障设备的正常运行、提升能源利用效率以及保证产品质量而言，至关重要。故而，对功率表进行定期校准，乃是好用的的重要工作。



功率表概述  ▼

1、功率表的定义和分类

功率表是用于测量电功率的仪表，它可以测量电压、电流、功率因数、频率、谐波及失真等参数。依据其工作原理和结构，功率表可分为模拟指针式功率表、数字式功率表、面板式功率表、台式功率表以及多功能电量分析仪中的功率表等。



2、功率表的工作原理

1、模拟指针式功率表通常采用电动系测量机构，其基本工作原理是通过动圈和静圈的相互作用，利用转动力矩与电路中的功率成正比的原理来测量功率。

2、数字式功率表则利用高精度的模数转换器（ADC）将输入的电压和电流模拟信号转换为数字信号，再由微处理器进行乘法运算等处理，得出功率数据并予以显示。

3、功率表的应用场景
新能源发电并网领域

如太阳能逆变器、风力发电机等，功率表用于测量发电机及逆变器的输出功率，以确保符合电网接入要求，并帮助优化发电系统的功率控制策略。



家电行业

像空调、冰箱等大功率电器，功率表可用于检测其压缩机运行功率，以便进行能效评估和优化设计。



电机研发与测试中

功率表在实验室环境中精确测量电机的功率特性，为研发和改进提供数据支持；在工业自动化生产线上，通过监测电机驱动的设备功率，及时发现异常并进行调整，避免生产中断。



电动汽车领域

功率表用于监测驱动电机在加速、匀速行驶、爬坡等不同工况下的功率输出，以评估车辆的动力性能和能耗效率，同时帮助确定电池放电功率与电机功率需求之间的匹配情况。



工业电机驱动系统中

在工厂的输送带、机床等设备中，功率表可洞悉电机的功率消耗，为节能改造提供依据，确保电机在不同负载条件下的稳定运行和合适功率输出。



电动船舶领域

功率表用于监控船舶推进系统的功率，保证船舶的航行性能和能源利用效率，对不同航行状态下的功率需求进行分析。



功率表校准的规程规范  ▼

JJG 124 - 2005<《电流表、电压表、功率表及电阻表检定规程》

适用范围：适用于直接作用模拟指示直流和交流（频率40Hz - 10kHz功率表的检定。

检定方法：标准功率表法、标准功率源法。

JJG 780 - 1992<《交流数字功率表检定规程》



适用范围：

适用于测量交流有功功率的单相或三相数字显示的功率表，以及与直流数字电压表配用的交流功率变换器。被测有功功率的交流电压电流的频率范围40 - 104Hz，被检表的引用误差允许值不小于2×10-4（包括2×10-4）。



检定方法：建议用标准功率源法或比较法进行校准。规程特别要求，标准功率表的输出误差应小于被检表的1/4倍，但允许用输出功率示值误差不大于被检表相应允许误差的1/2倍的标准功率源对被检表进行检定，此时标准功率源的年不稳定度应不大于被检表允许误差的1/4，并且要用示值在检定周期内的检定证书的数据加以修正。Fluke5560A高性能多产品校准器的关键技术和功能。



JJF 1491 - 2014<《数字式交流电参数测量仪校准规范》

适用范围：适用于输入信号频率范围为40Hz - 1kHz的数字式交流电参数测量仪、数字显示的多功能测量仪器的交流电参数部分的校准。



校准方法：包括标准源法、标准表法。规范要求，标准装置的扩展不确定度应小于被校测量仪的最大允许误差绝对值的1/3。



功率表校准解决方案  ▼

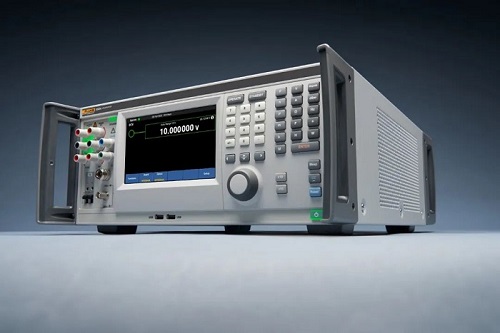

高精度：5560A在直流电压、交流电压、直流电流、交流电流、直流功率、交流功率、电阻、电容、电感等参数的测量上都具有很高的准确度，能够满足功率表校准的严格要求。

多功能：5560A可以输出多种信号，包括直流电压、交流电压、直流电流、交流电流、功率、相位等，能够满足不同类型功率表的校准需求。

扩展能力强：5560A兼容Fluke 52120A放大器，专用接口连接，闭环控制1 - 3个单元，可扩大电流范围到120A - 360A。

覆盖能力广：5560A不仅可以校准功率表，还可以手动和自动校准高达6.5位的手持式和台式DMM、钳型表、电子测温仪、过程校准器、功率计、相位计、记录仪、数据采集、高达2.1 GHz的单通道示波器等多种设备，是众多企业及计量校准机构首选的计量标准、建标利器。



功率表校准视频演示  ▼

使用Fluke 5560A手动校准功率表

使用MET/CAL软件和5560A自动校准功率表



用户利益 ▼

选用福禄克5560A来校准功率表，能够为用户带来许多利益。它的高精度和多功能可以确保功率表的校准结果准确可靠，提高设备的性能和稳定性。同时，它的良好兼容性和强大的输出能力可以满足不同用户的需求，提高校准工作的效率和质量。福禄克5560A高性能多产品校准器荣获年度自动化创新奖
