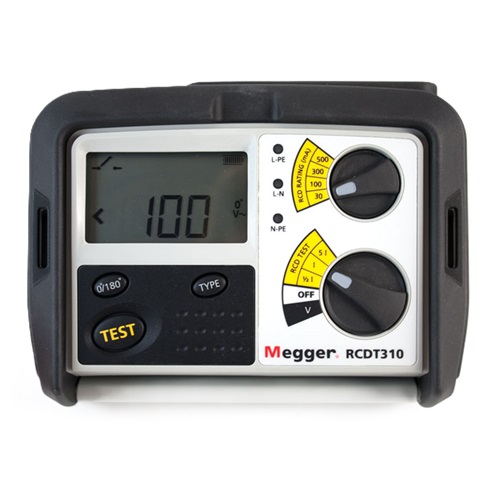

Megger-RCDT310是一款专为电气安全测试设计的手持式设备，它属于Megger公司RCDT300系列测试仪之一。该测试仪主要用于对剩余电流装置（RCD）进行测试，包括标准RCD、直流RCD和选择性RCD的测试。RCDT310的设计注重用户友好性和安全性，配备了人体工程学手柄和屏幕保护盖，确保在各种工作环境中的耐用性和操作便利性。此外，该设备具有IP54的防尘防水等级，能够适应较为恶劣的现场条件。

技术参数

电源范围：适用于100V至280V的交流和直流电源。
测试电流精度：不跳闸测试（1/2I）的精度为-8%至-2%，跳闸测试（I, 5I）的精度为+2%to+8%。
跳闸时间：精度为±1%±1ms。
电压测量范围：0V至300VAC，精度为±2%±2位数。
频率测量范围：仅限RCDT320/330型号，范围为25Hz至450Hz，精度为25.0Hz至199.9Hz ±0.1Hz；200Hz至450Hz ±1Hz。
故障电压显示范围：0Vto50V，误差为+5%/+15%±0.5V。
可编程RCD步进：10mA至50mA-1mA步进，50mA至500mA-5mA步进；500mA至1000mA-10mA步进。
测试结果储存：最多可储存1000组测试结果。
温度和湿度操作范围：-5°C至+40°C，操作湿度最高可达93%R.H.@+40°C max。
防护等级：IP54防尘防水。
通信接口：USB接口，用于下载测试结果。
电源：使用8节1.5V IEC LR6类型电池（AA碱性），或可充电镍镉或镍氢电池。
电池使用寿命：大约2000组连续性测试。
尺寸和重量：203x148x78mm，重量适中，便于携带。

安全性能

Megger-RCDT310手持式便携电器测试仪在设计时充分考虑了操作安全性。在面对错误连接或三相带电电源的情况时，RCDT310具备多重安全保护机制，以确保操作人员的安全不受威胁。
首先，RCDT310内置了安全互锁功能，这意味着在检测到潜在的危险连接时，仪器会自动阻止进一步的测试操作，防止因不当操作导致的事故。其次，该测试仪具备3相安全测试能力，即使在错误的连接到三相带电电源的情况下，也能防止仪器本身被损坏，同时避免对使用者造成伤害。
此外，RCDT310在连接到带电电源时会自动切换到电压表模式，这样的设计有助于减少因误操作引起的风险。仪器的人体工程学设计和坚固的橡胶外壳也增加了在现场使用时的安全性和耐用性。最后，RCDT310的IP54防尘防水等级确保了在多种环境下的可靠性能，进一步保护了仪器内部免受损害。
通过这些综合的安全特性，Megger-RCDT310为电气测试提供了一个安全的解决方案，让操作人员可以在确保个人安全的前提下进行有效的测试工作。

主要用途

1、检测接地故障：该设备能够模拟接地泄漏，以检查电气设备对异常电流的响应，确保设备不会在错误的电流条件下发生跳闸。
2、测试RCD（剩余电流断路器）性能：RCDT310可以自动执行所有5项布线规程所要求的严格的RCD设备测试，包括确定RCD的跳闸电流，从而帮助用户了解在何种电流水平下可能出现误动作。
3、评估电路完整性：通过测试回路电阻和其他相关参数，该测试仪有助于评估电气系统的完整性和安全性。
4、现场快速诊断：由于其便携性，RCDT310适合在各种现场环境中使用，便于电工和维护人员进行快速准确的故障诊断。
5、提高工作效率和安全性：通过及时发现潜在的电气问题，RCDT310有助于预防电气事故，保障人员安全和设备正常运行。
Megger-RCDT310是一个多功能的工具，适用于电气系统的安装、维护和故障排查工作，对于确保电气系统的可靠性和安全性具有重要作用。

主要应用领域

1、建筑和施工现场：在新建或翻新工程中，RCDT310可以用来测试和验证剩余电流装置（RCD）的性能，确保电气系统的安全性。
2、工业维护：在工业环境中，定期的电气安全测试对于预防事故和维护生产效率至关重要。RCDT310能够帮助维护团队快速检测和诊断潜在的电气问题。
3、商业设施：商场、酒店和办公楼等商业设施需要定期进行电气安全检查，以保护顾客和员工的安全。RCDT310的便携性使得它非常适合这些场所的快速测试。
4、公共设施：学校、医院和政府建筑等公共设施的电气系统必须符合严格的安全标准。RCDT310可以帮助确保这些设施的电气安全。
5、租赁和临时设施：在租赁或临时搭建的设施中，RCDT310可以在设备投入使用前后进行测试，以确保电气安全符合规定。
6、电气设备制造商：在生产过程中，RCDT310可以用于测试电气设备的安全性，确保最终产品符合安全标准。
7、电气安全检查服务：专业的电气安全检查服务可以使用RCDT310来提供合规性测试和咨询服务。

核心功能

1、RCD跳闸电流测试：该功能允许用户测试剩余电流断路器（RCD）的跳闸特性，确保在异常电流条件下能够迅速切断电路，保护人身和设备安全。
2、斜坡测试：斜坡测试用于模拟电机启动等情况下的电流变化，评估RCD在这些非标准条件下的响应性能。
3、自动次序测试功能：Megger-RCDT310的这一独特功能可以自动按照预定程序进行一系列测试，节省用户的操作时间，并减少人为错误。
4、用户友好的界面：设备设计考虑到用户体验，提供直观的操作界面，使得非专业人员也能方便地进行复杂的测试操作。
5、精确的测量和数据记录：Megger-RCDT310能够提供准确的测量结果，并允许用户记录数据，便于后续分析和报告编制。

Megger-RCDT310与其他RCDT300系列测试仪相比有哪些独特功能？

1、适用电压范围：RCDT310适用于100V到280V的交直流电源，这使得它能够覆盖更广泛的测试需求，尤其是在某些特定地区的电力系统中。
2、测试模式：该设备提供1/2 I、I、和5I的测试能力，并能够在电源相位达到0°/180°时进行测试，这有助于用户在不同的电路配置中进行准确的RCD性能评估。
3、RCD类型测试：RCDT310能够测试标准RCD、直流RCD和选择性RCD，这意味着它能够应对多种不同类型的剩余电流保护器，提供全面的测试解决方案。
4、自动切换到电压表模式：当RCDT310连接到带电电源时，它会自动切换到电压表模式，这一设计提高了操作的安全性，并简化了测试流程。
5、存储能力：尽管RCDT310的存储能力可能不如其他高级型号，但它仍然能够在现场储存一定数量的测试结果，这对于不需要大量数据存储的基本测试任务来说是足够的。
6、用户界面：RCDT310配备了背光大液晶屏，即使在光线不足的环境中也能清晰显示测试结果，提高了用户体验。

RCDT310的测试范围适用于额定电流高达100mA的RCD，它能够执行1/2I、I、和5I的测试，并且能够在电源相位达到0°/180°时进行测试。该测试仪还提供了测试标准和可选择性30mA到500 mA RCD测试的能力。当连接到带电电源时，RCDT310会自动切换到电压表模式，以确保操作安全。
RCDT310的测试精度高，不跳闸测试的精度为±8%至±2%，跳闸测试的精度为+2% to +8%。它还能够测量AC电源电压和频率，提供快速响应的测试结果。该设备的设计考虑到了实际操作的便捷性，配备了背光大液晶屏，即使在阴暗环境中也能清晰显示测试结果。
RCDT310的测试结果可以现场储存，超过1000组测试结果可以存储在内置存储器中，方便用户在关闭仪器或电池没电后下载到电脑进行进一步分析。测试结果的下载可以通过USB接口或通过专用软件完成，确保数据的完整性和可追溯性。

Megger-RCDT310手持式便携电器测试仪的设计理念体现了现代电气测试仪器的高效性、安全性和用户友好性，使其成为电气安全测试领域的理想工具。无论是在住宅、商业还是工业环境中，RCDT310都能帮助检测和预防电气故障，保障人员和设备的安全。
