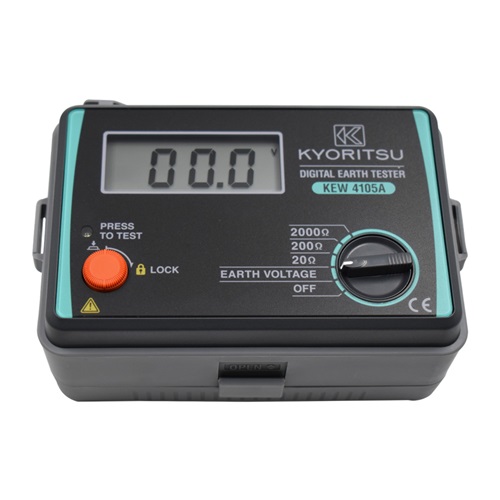

日本共立KYORITSU-4105A数字式接地电阻测试仪是一款专为精确测量接地电阻而设计的高精度测试仪器。该仪器采用了先进的测量技术和严格的制造标准，能够满足各种复杂环境下的接地电阻测量需求。


详细参数

1、测量范围：接地电阻可测量0-20Ω、0-200Ω、0-2000Ω三个范围，接地电压可测量0-200V AC。
2、精确度：接地电阻的精确度为±2% rdg ±0.1Ω（对于20Ω的测量范围），±2% rdg ±3dgt（对于200Ω/2000Ω的测量范围）。接地电压的精确度为±1% rdg ±4dgt。
3、过载保护：接地电阻的过载保护为280V AC 10秒，接地电压的过载保护为300V AC 1分钟。
4、安全标准：符合IEC61010-1 CAT III 300V的安全标准，以及IEC61557和IEC60529 IP54的防尘防水等级。
5、耐压：耐压为3700V AC每分钟。
6、电源：使用6节R6P（AA）1.5V的干电池供电。
7、尺寸与重量：尺寸为105(长)×158(宽)×70(高)mm，重量约为550克。
8、附件：包括7095线1套、7094线1套、8032接地棒一对以及R6P（AA）×6节电池和使用说明书。


技术特点

1、精确测量能力：4105A测试仪能够提供±2%的测量精度，覆盖0-2000Ω的宽广测量范围，确保了测量结果的准确性和可靠性。
2、安全设计：该仪器符合IEC61010-1 CAT III 300V的安全标准，并具有IP54的防尘防水等级，确保在恶劣环境下的安全使用。
3、简便操作：4105A测试仪设计紧凑，重量约550克，便于携带和现场操作。同时，它还配备了简化的两线测量系统，使得测量过程更加快捷方便。
4、多功能性：除了接地电阻测量，4105A还能够测量接地电压，并在辅助接地棒电阻超出容忍限度时自动发出警示，增强了仪器的实用性。


测量原理

       4105A数字式接地电阻测试仪的测量原理主要基于电位下降法。这种方法涉及在作为测试对象的E（接地极）和C（电流电极）之间流动交流额定电流I，并求取E和P（电压电极）的电位差V。然后，根据电位差V和流过的电流I，计算出接地电阻值Rx。
       具体来说，测试仪内部有一个电压源和电流源，当电压源向接地体施加一个固定的电压时，电流源会通过接地体向大地注入一个恒定的电流。接地体的电位和电流值会被测试仪内部的电子元件测量并记录下来。根据电位差法和欧姆定律，可以计算出接地电阻的值。
        此外，4105A型号的测试仪通常采用DC/AC变换技术，将直流变为交流的低频恒流，通过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。这样的设计有助于提高测量的准确性和稳定性。


4105A数字式接地电阻测试仪的应用

一、场景
4105A数字式接地电阻测试仪广泛应用于电力系统、电信网络、铁路运输、建筑工程等领域，用于确保接地系统的安全和可靠性。在这些应用中，4105A能够帮助工程师快速定位接地故障，优化接地系统设计，提高系统的整体性能。
二、案例
1、电力系统接地系统的检测：4105A测试仪可以用来检测电力系统中的接地系统，包括变电站、发电厂、输电线路等，以确保接地系统的安全和可靠性。通过测量接地电阻，可以评估接地系统的性能，及时发现潜在的安全隐患。
2、建筑物接地系统的检测：在建筑物施工过程中，4105A测试仪可以用来检测建筑物的接地系统，包括建筑物的钢筋混凝土基础、接地棒等，以确保建筑物的电气安全。
3、石油天然气管道等化工设施的接地电阻检测：在石油天然气管道等化工设施中，4105A测试仪可以用来检测接地系统的接地电阻，以保证生产过程中的安全运行。
4、实验室和工厂的设备接地检测：在实验室和工厂中，4105A测试仪可以用来检测设备的接地电阻，以减少安全隐患，提高设备的稳定性和可靠性。
以上案例表明，4105A数字式接地电阻测试仪在电力系统中扮演着重要角色，它不仅有助于维护电网的稳定运行，还能有效预防电气事故，保障人民生命财产安全。


除了接地电阻外，日本共立4105A数字式接地电阻测试仪还能测量哪些其他电气参数？

1、接地电压：测量接地装置相对于参考点的电压，有助于评估接地系统的安全性。
2、接触电压：测量接地装置与人体接触时的电压，对于评估人身安全至关重要。
3、跨步电压：测量地面上两个点之间的电压差，用于评估人员在地面上行走时的安全风险。
4、场区地表电位梯度：测量接地装置周围地表的电位分布，有助于了解接地系统的电磁场分布。
5、导通电阻：测量接地引下线的电阻，对于评估接地系统的连通性和效率非常重要。
6、土壤电阻率：测量土壤的电阻性质，对于设计和评估接地系统的性能非常有用。
这些功能使得日本共立4105A数字式接地电阻测试仪成为一个多功能的电气测试工具，能够满足不同场景下的测量需求，确保电气系统的安全和可靠运行


4105A数字式接地电阻测试仪使用指南

一、准备工作
1、检查设备：确保测试仪无明显损伤，所有连接线和配件完整无损。
2、设置警示标志：在测试区域周围设置警示标志，以防止他人进入。
3、选择测试电极：根据测试要求选择合适的接地电极，并将其插入相应的测试端口。
二、连接测试线路
1、连接测试线：将测试电极通过测试线路与测试仪相连接。
2、选择测试模式：根据被测接地体的性质和测试条件，选择合适的测试模式。
三、开始测试
1、启动测试仪：按下测试仪上的开始按钮，等待测试结果。
2、观察指示灯：测试过程中，注意观察指示灯的变化，以判断测试状态。
四、记录结果
1、读取数据：测试完成后，读取并记录测试仪上显示的接地电阻值。
2、保存数据：如果需要，可以将测试结果导出并存储在电脑或其他存储设备上。
五、清洁和保养
1、拆卸测试线：测试结束后，及时拆除测试线和测试电极。
2、清洁仪器：使用干净的软布擦拭测试仪表面，保持设备清洁。
3、定期维护：定期对测试仪进行维护和校准，确保其性能稳定。

日本共立4105A数字式接地电阻测试仪是一款高性能、高精度、安全可靠的接地电阻测量工具，无论是在实验室还是在现场，都能提供准确可靠的测量结果，满足各种复杂环境下的测量需求。
