福禄克Fluke2052寻线仪定位城市监控地埋线缆断路点。在现代城市管理体系中，视频监控系统扮演着至关重要的角色，它广泛应用于交通要道、治安卡口等关键节点，以及公共活动场所、宾馆酒店、教育机构如学校和医疗机构等各类人员密集区域，乃至治安环境复杂的地段。成千上万条监控线路交织在一起，构成了复杂而精密的城市安防网络。然而，由于施工过程的不可控因素、设备老化、环境变化等原因，这些监控线路难免会偶尔出现故障情况。一旦发生故障，相关部门必须迅速响应，紧急组织技术人员进行排查与维修作业，以最大限度地缩短故障修复时间，确保城市安全防控体系的稳定运行及城市管理效率的有效提升。

福禄克寻线仪F2052设备实测

某城市路面监控系统的某一处摄像头出现故障报警，经过现场实测此处监控的断路器已处于断电状态，怀疑其电源线缆有某处断路故障。此监控的电源线缆为两相，铺设深度约为混凝土路面地下50厘米左右。客户需要准确判断出断点位置并挖开，重新连接线缆，否则需要重新铺设整条线路。

由于施工方更换过几次，运维工程师没有监控系统的线路图，无法识别此线缆对应的上一级配电柜位置。线缆90%埋在混凝土下方，无法直观确认线缆走向和故障点位置。

使用福禄克2052寻线仪，快速准确的定位出线缆断点位置，相比重新铺设整条线缆的方案，可以节省超过50%的时间和物料成本。

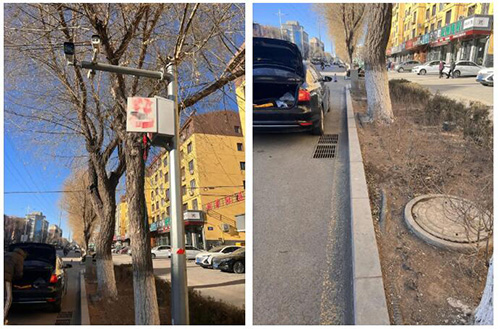

监控对应的电源线在接线盒之后通过柱子进入地面，观察柱子左侧有小段的线缆露出可以初步判断线是向左走向。继续往前为地砖和混凝土地面，附近200米内未观察到配电箱，无法进一步判断。计划在接线盒处接入发射器，先沿着柱子作测路面继续判断线缆的走向。

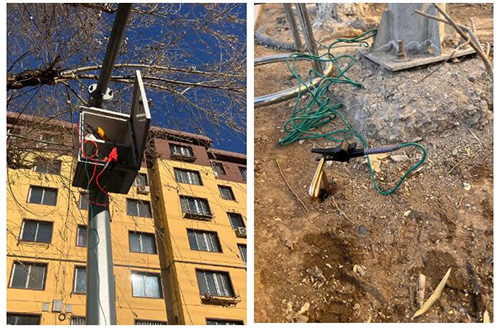

正极用红色夹子线缆的火线，将发射器的负极连接零线并同时使用另一根绿色导线接地（注意需寻找足够良好的接地极非常重要，如没有合适的接地极可以尝试使用单独的地钎，因此现场柱子的接地良好，最终选择使用监控柱子本身接地）。按下“HI”高信号模式，看到发射器LED灯闪烁并发出连续蜂鸣

沿着初步判断的线缆方向观察信号变化，在移动接收器时，会看到明显的信号大小变化，接收器距离线缆位置越近则信号越强，距离越远则信号越弱，由此可以判断线缆的具体位置。对于断路点的定位，原理如下图，断路点之前有信号，断路点之后信号变为零。所以当我们初步判断了线缆的走向以后，要仔细沿着线路查找信号变弱的地点。

在查找到约30米左右的距离时，发现信号有明显变弱最终变为0的趋势如下视频，同时观察到路面有过施工痕迹，所以怀疑此处很可能就是断点位置。

幸运的是继续往前方查找，疑似断路点的前方3米处还有一小段线缆露出，在此使用寻线仪的NCV功能测试发现此线缆带电，说明断路故障点肯定在此NVC带电的位置之前，通过这三条信息，最终确认了一个故障点约60X60厘米的范围并决定挖坑。



因为混凝土路面比较难挖，过程中可以边挖的同时再次通过寻线仪接收器辅助定位线缆的精确位置。

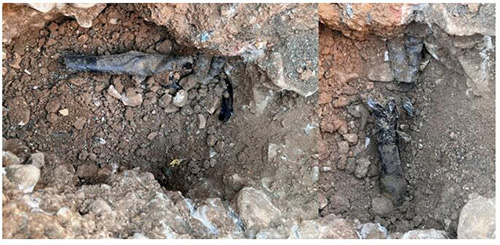

挖开后可以明显看到线缆外皮已经全部断开，内部的芯线虽然当时的施工方有拿绝缘胶带简易连接，但因为缺少保护，最终还是造成了此处的断路故障。

验证一下寻线仪在断路点的信号变化，可以明显看到断路点之前信号很强，断路点之后信号为0。(具体实测还需要根据线缆深度影响来判断信号变化，深度增加也会导致信号的变弱)

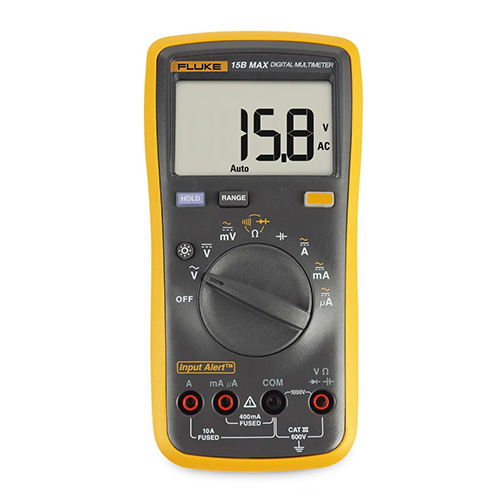

案例总结   产品应用：使用福禄克F2052寻线仪可以探测混凝土地下约50厘米的线缆位置或故障   测试原理：寻线仪可以通过发射器接入被测线路，发出电磁信号沿线路传输，由接收器根据信号的强弱变化来排查具体位置   城市监控系统的运维推荐的测试工具： 数字万用表Fluke-15B MAX 用于线路通断、电压等故障排查与维修测试 寻线仪Fluke-2052   用于线缆定位与短路和断路故障点的快速排查
