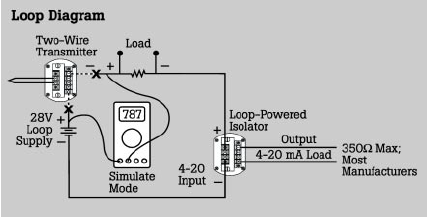

图二

      连接福禄克回路校准仪

　　在本例中，我们将使用福禄克789过程多用表。尽管操作控制不同，这种应用也可由福禄克707, 715和705回路校准仪来完成。

　　1.断开主回路变送器，将福禄克789连接到回路，将测试探针插入到校准仪的中间的端子，即“Simulate"(模拟)端子(如图2所示)。

　　2.将789校准仪的旋转开关切换到mA输出模式。将789设置为4-20mA输出模式，做好仿真mA的连接。现在，789校准仪则输出了4 mA的电流，同 时为回路电源供电的隔离器的输入端提供电源。

　　3.利用一块福禄克187或类似的多用表(1mA的分辨率是比较理想的;l0mA的分辨率也可接收)，设置为mA测量模式，在隔离器的输出端监控输出电流(如图2所示)。

　　4.调节隔离器的零位控制器，使在输出端的电流读数为4.000 mAa

　　5.利用福禄克789上的%步进按钮▲(25%或4 mA增加)将输入电流调整至20 mA，调整隔离器的满度调节钮使隔离器输出端电流读数为20.000 mAa。

　　6.利用，(25%或4mA减少)按钮将输入电流调整为4 mA，并且检查零位偏移，如有必要的话进行调整。

　　7.到这里，则完成了基本的零位和满度点调整。
