概述

　　过程仪器需要周期性的校准和维护，以确保工作正常。本应用中介绍的内容可以帮助技术人员利用福禄克的回路校准工具完成常见的回路校准工作。

　　福禄克回路校准仪对各种校准应用来说是非常理想的工具，包括:

　　.福禄克707和7o7EXi回路校准仪

　　.福禄克7os回路校准仪

　　.福禄克7巧电压/毫安(Vo1bmA)校准仪

　　.福禄克787和789过程多用表

　　现场检测回路电源隔离器

　　在当今的4-20 mA控制回路中，回路电源供电隔离器和两线制隔离变送器是目前4-程序是不同的，需要技术人员在现场对这些装置进行工作状态检测来进行了解。

　　回路电源供电隔离器

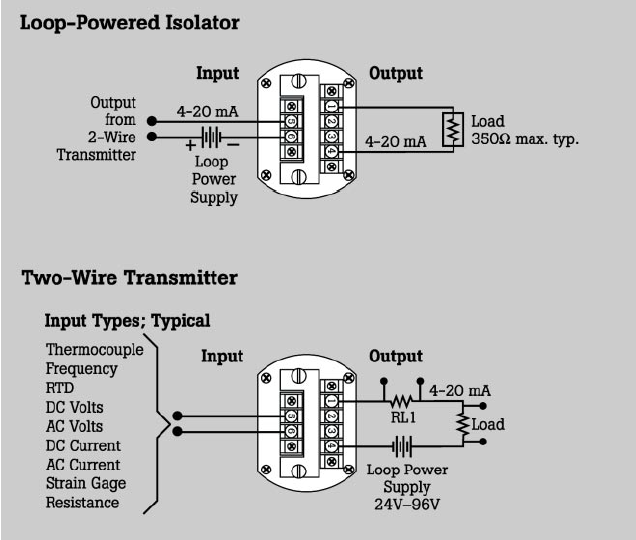

　　统的接地环路。同时，回路电源隔离器不同于两线变送器，其工作电压来自于隔离器的“输入”端(如图1所示)，根据不同厂商的产品，这需要S.SV到13.5 V的启动电压。


图一

　　回路隔离器的输出为输入端电流的电隔离的镜像反应。和输出相关的依从电压和输入电压相比大大的减少了，在7.5伏特左右。这使回路具有了350的全部负载能力，这种有限的的回路驱动能力是对回路隔离器的主要限制。

　　两线变送器

　　两线隔离变送器能够提供和回路隔离器同样的隔离功能，但提供了高级功能，可以为各种输入信号提供信号调节功能，例如热电偶、频率、DC电流、RTD、应变仪，以及其它过程输入信号。两线变速器的电源连接在变速器的输出端。两线变送器在4-20 mA之间调整电源回路的电流，并与输入是成比例的。典型的两线变送器电源

　　范围为24 V到48 V。这种类型的电源可以在输出回路中产生非常好的负载能力。

　　现场检测回路电源供电的隔离器

　　福禄克回路校准仪具有独特的电流仿真功能，当被连接到外部回路电源时，您可以精确的控制0-24 mA之间的电流。当在现场检测回路电源供电的隔离器时，可以去掉为回路中隔离器提供信号电流的两线回路变送器，可以将处于仿真模式的校准仪连接进来控制回路电流(如图2所示)。

图二
