真实案例|沈阳一化工厂为何安全系数高？全靠FLIR E86预知风险
近年来有非常多的石油炼化企业经常会时不时遇到加热炉/裂解炉频繁结焦减薄的问题，以烯烃裂解炉为例，在生成乙烯、丙烯、丁二烯的同时，还会在炉管壁产生积碳结焦。炉壁结焦不仅会影响生产效率，还会造成管壁减薄，因此要加强对加热炉/裂解炉的巡检，及时对结焦的部位及原因采取措施，保障工厂安全高效的运行！乙烯装置中的裂解炉,由辐射段（包括辐射炉管和燃烧器），对流段和急冷锅炉系统三部分构成，今天就来给大家带来一个，沈阳某化工企业，使用FLIR E86高级红外热像仪，对乙烯分厂部分装置进行检测的真实案例！
结焦有风险，检测需迅速
烯烃类加热裂解过程中结焦，主要由原料中的芳烃化合物以及裂解气二次反应物形成。原料中芳烃与烯烃含量越多，结焦速率也就越快。在实际生产过程中，由于裂解炉吸热不均匀，会导致局部炉管温度过高或偏低，管内热量不均匀，温度过高的部位裂解深度增加，结焦量就增加；而温度偏低的部位，达不到裂解反应温度，也会导致芳香烃类原料沉积在裂解管内壁形成结焦。

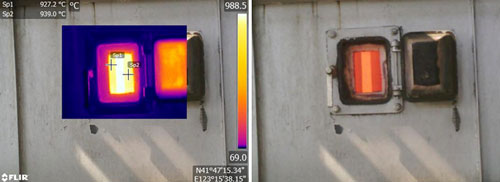

该化工厂一般使用FLIR E86热像仪每周进行两次巡检，通过使用画中画功能拍摄加热炉炉管，可以发现其受热均匀，因此并无结焦或受腐蚀减薄的情况。设定的两个测温点均在900℃以上，幸好有热像仪的非接触检测，可以保障检测人员的安全！
定位减薄部件，有计划维修
石油化工企业在生产的过程中，都是在极端高温的环境下进行的，在设备运行时，最高温度可达上千摄氏度，在高温铁水的长期侵蚀下，其内部耐火材料受到多次冲刷腐蚀很容易损坏脱落，造成炉壁减薄，巡检人员应及时检修炉壁状况，在下次停工检修的时候统一补涂防腐耐火材料。

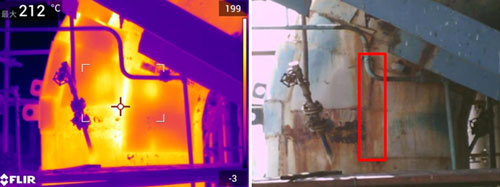

高亮处衬里脱落或减薄（最高温212 ℃）

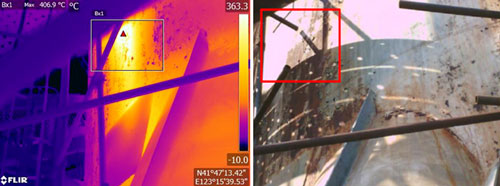

高亮处衬里脱落或减薄（最高温406.9 ℃）

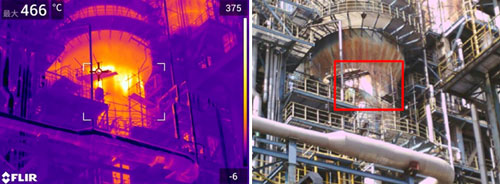

再生器衬里局部脱落（最高温466 ℃）
使用FLIR E86热像仪巡检的过程中，发现炉壁多处温度异常，搭配可互换AutoCal智能自标定镜头，检测时可以对不同距离目标全面覆盖，而UltraMax和MSX®（专利号：CN201380073584.9）等特色技术让图像清晰生动，因此化工厂检测人员可以准确定位故障点。虽然检测的过程无需停工，但是发现多处隐患，还是要有计划的停工进行维修。
FLIR E86：智能简便高效

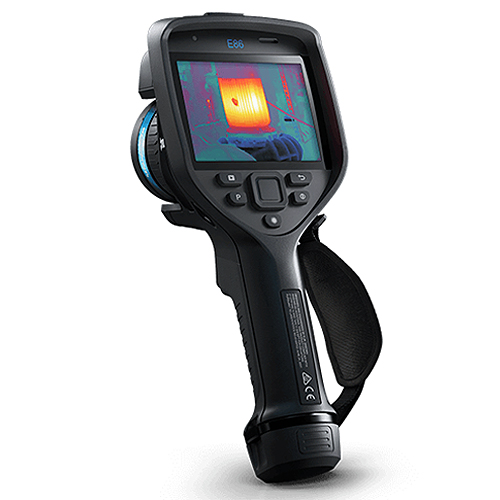

FLIR E86高级红外热像仪，它可帮助专业人员检测温度高达1500℃的设备，热灵敏度<40 mK，非常适合石油化工企业的大型巡检活动。其配备具有自动旋转功能的4英寸液晶触摸屏，搭配单触式电平/跨度自动调整功能，让您使用E86时，只需要单触屏幕一次，就可以得到触摸位置的较好的对比度亮度，从而得到用户期望的清晰图像。
FLIR E86具有快速精确地检测热点和发现隐藏缺陷所需的高性能特性。非常适合石油化工行业的高温设备检测，不仅如此，它还能检测电力设备的整体与细节，发现设备和供电回路的故障趋势，保障石油化工企业的供电稳定。一机多用，物超所值哦。
FLIR E86参数
●红外分辨率：464×348像素●热灵敏度/NETD：30℃ 下<40 mK
●精度：±2℃或读数的2%
●数码相机：500万像素，内置LED拍照/视频灯
●显示屏：4英寸，带具有自动旋转功能的640×480像素液晶触摸屏
●存储介质：可拆卸SD卡
成像与光学
●UltraMax（超级放大）功能：支持
●波长范围：7.5–14 µm
●非辐射红外视频流：H.264或MPEG-4通过WiFi传输 MJPEG通过UVC或WiFi传输
●辐射红外视频流：支持，通过UVC
●辐射红外视频录制：实时辐射视频录制（.csq）
●光圈数：1.3
●红外分辨率：464×348像素
●画中画：尺寸可调，可移动
●镜头识别：自动
●取景器：不支持
●热灵敏度/NETD：30℃ 下<40 mK
●数码相机：500万像素，内置LED拍照/视频灯
●数字变焦：1-4倍连续变焦
●探测器类型与像素间距：非制冷型红外探测器，17 µm
●调焦：连续LDM，单次LDM，单次对比，手动
●调色板：铁红色、灰色、彩虹色、极光色、熔岩色、高对比彩虹色
●图像频率：30 Hz
●最小焦距：0.15 m
测量与分析
●测量预设：无测量，中心点，热点，冷点，用户预设值1，用户预设值2
●测温范围：–20至120℃；0至650℃；300至1500℃
●点温仪：实时模式下各3个
●精度：±2℃或读数的2%
用户界面
●声音：可通过内置麦克风（有扬声器）或蓝牙®为静态图像或视频添加60秒录音注释
●文本：预定义列表或触摸屏键盘
●显示屏：4英寸，带具有自动旋转功能的640×480像素液晶触摸屏
电源
●电池工作时间：25℃以及一般用途时＞2.5小时
●电池类型：可充电锂离子电池
环境与认证
●安全性：EN/UL/CSA/PSE 60950-1
●存储温度范围：–40至70℃
●工作温度范围：-15至50℃
常规
●FLIR 检测路线：Enabled in camera
●包装：带镜头的红外热像仪、2节电池、充电器、硬质便携箱、系索、前镜头盖、电源、SD卡（8 GB）、热像仪带子（手带、腕带、系索）、登山扣、前置保护装置、连接线（USB 2.0 A至USB-C、USB-C至HDMI、USB-C至USB-C）、带子支架、螺丝、星型T10扳手、打印文档、
●激光指示器：支持
深圳银飞电子有售FLIR E86红外热像仪，文章来源于FLIR
