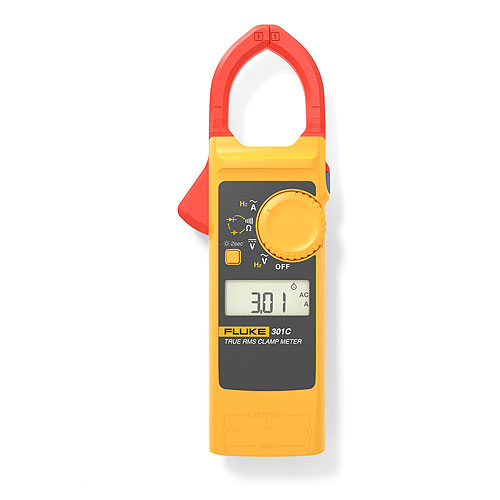

FLUKE301刀锋钳表系列万用表
福禄克FLUKE301刀锋系列万用表,轻薄小巧的外观让人眼前一亮,除了常见的电流,电压,电阻,通断等基础功能,还配备了更多电容、二极管、电压频率和电流频率测试功能,作为随机应变的新工具,使得设备运维,故障维修甚至电子维修等工作更加快速专业。
3.000 V 量程,10%精度
实测案例:机械设备制造品质管理
注塑机上有并联续流二极管,原先的电流表没有测二极管档,现在301有了这个功能,一机在手,就能满足测试要求了
999.9µF量程,±5%+5 精度

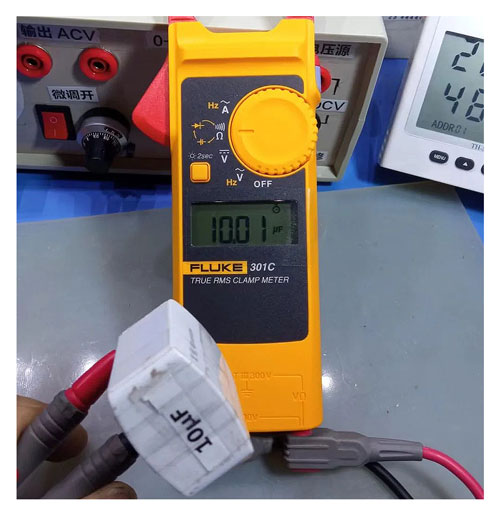

实测案例:标准电容元件对比测试
在交流电流档位钳口测量中,按下左侧的黄色按键,可以直接切换到电流频率测试,直接使用钳口部分即可显示频率。

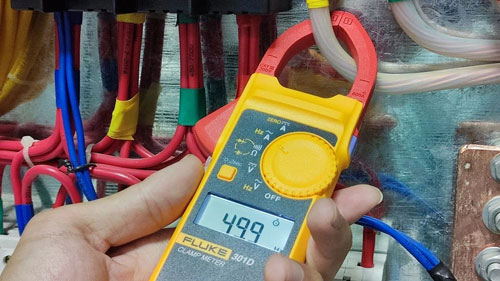

实测案例:气象仪器设备运维
测量天气雷达供电电压、电流、频率确保供电输入质量

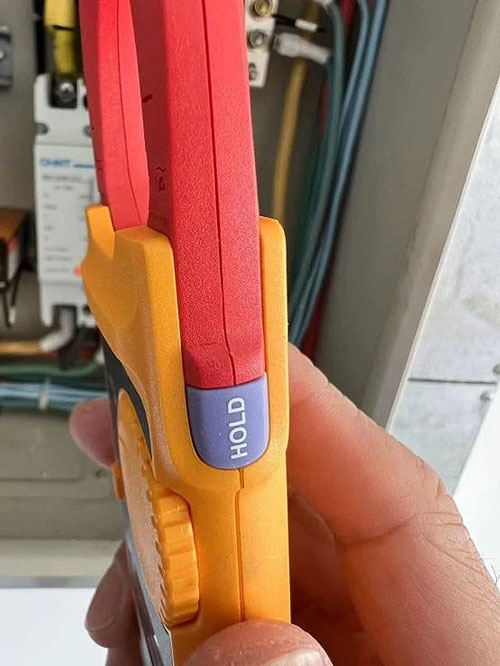

数据保持
实测体验:
右侧蓝色的HOLD数值锁定功能,对于狭小空间测量后,按下数据保持再拿出观看测量结果更加方便,人性化。
深圳银飞电子有售FLUKE301系列刀锋钳表,文章来源于Fluke
1、二极管测量
注塑机上有并联续流二极管,原先的电流表没有测二极管档,现在301有了这个功能,一机在手,就能满足测试要求了

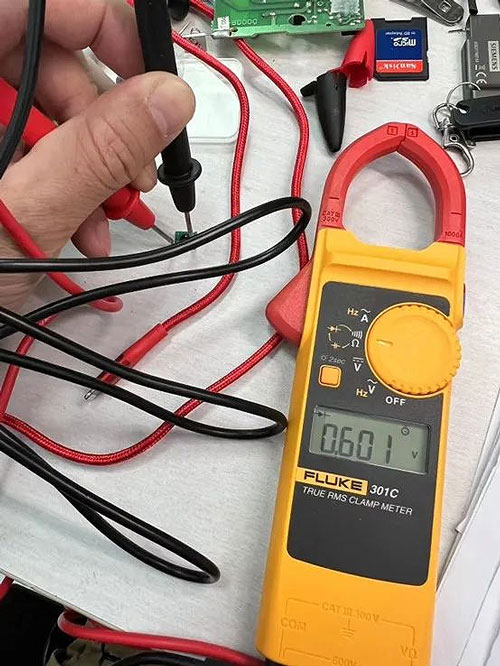

实测案例:弱电控制板PCB维修中
PCB维修最常用到二极管档,301的二极管档位测量电压为3V,对于常用的晶体管测量来说完全胜任,方便快速识别并锁定元件故障的范围。

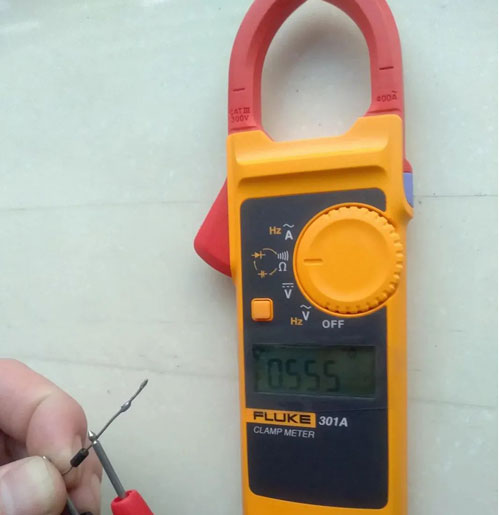

实测案例:二极管元件测试
分别测量了整流二极管1N4007 ,还有我公司自己生产的红外发射管AT205,可见光红光二极管,光敏二极管。显示结果准确,跟我们专业设备检测的结果相差无几,精度较高。
2、电容测量

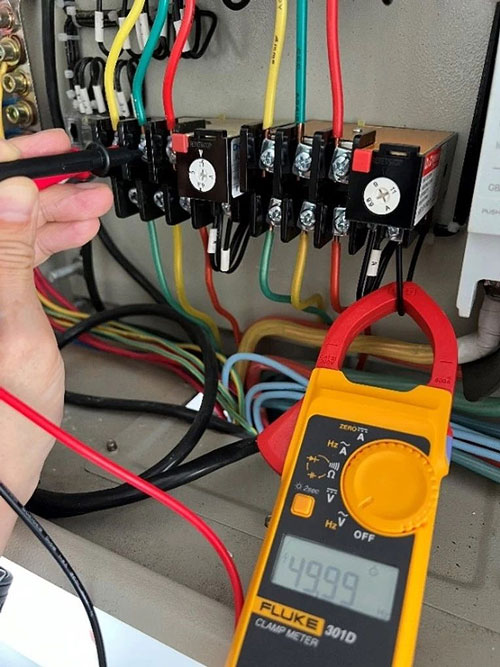

3、电压频率
在交流电压档的表笔接触式测量中,按下左侧的黄色按键,可以直接切换到电压频率测试。4、电流频率
测量天气雷达供电电压、电流、频率确保供电输入质量
5、其他隐藏功能
右侧蓝色的HOLD数值锁定功能,对于狭小空间测量后,按下数据保持再拿出观看测量结果更加方便,人性化。

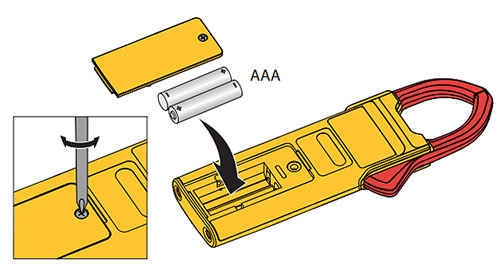

便捷电池更换
两节7号电池,连续使用寿命不低于500小时,相比一般纽扣电池具有更长的电量时间,同时电量用完后非常方便替换。
两节7号电池,连续使用寿命不低于500小时,相比一般纽扣电池具有更长的电量时间,同时电量用完后非常方便替换。
自动关机提示

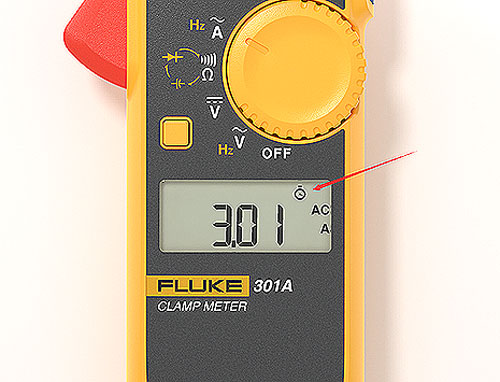

屏幕右上方的“小时钟”符号,正常开机则会出现。屏幕出现此符号说明自动关机功能已开,在无任何操作20分钟后即自动关机。
如开机时先按下“HOLD”按键同时旋转拨盘开机,开机后会发现屏幕右上方的“小时钟”符号消失,则机器自动关机功能已关闭,只有旋转拨盘到OFF档位才会关机。
屏幕右上方的“小时钟”符号,正常开机则会出现。屏幕出现此符号说明自动关机功能已开,在无任何操作20分钟后即自动关机。
如开机时先按下“HOLD”按键同时旋转拨盘开机,开机后会发现屏幕右上方的“小时钟”符号消失,则机器自动关机功能已关闭,只有旋转拨盘到OFF档位才会关机。
产品规格
精度在校准后一年内都适用,工作温度为18 °C 至 28 °C,相对湿度为 0 % 至 75 %。 精度规格采用以下形式:
±([读数的 %] + [最小有效位数字值])。
型号 | FLUKE301A/A+ | FLUKE301B | FLUKE301C | FLUKE301D | ||||||
交流电流(45 至 400 Hz) | 量程 | 40.00A | 400.0A | 60.00A | 600.0A | 60.00A | 600.0A | 1000A | 60.00A | 600.0A |
分辨率 | 0.01A | 0.1A | 0.01A | 0.1A | 0.01A | 0.1A | 1A | 0.01A | 0.1A | |
精度 | 2%+10 | 2%+5 | 2%+10 | 2%+5 | 2%+10 | 2%+5 | 2%+5 | 2%+10 | 2%+5 | |
直流电流 | 量程 | - | - | - | 60.00A | 600.0A | ||||
分辨率 | 0.01A | 0.1A | ||||||||
精度 | 2%+10 | 2%+5 | ||||||||
交流电压(45 至 400 Hz) | 量程 | 600.0V | 600.0V | 600.0V | 600.0V | |||||
分辨率 | 0.1V | 0.1V | 0.1V | 0.1V | ||||||
精度 | 1.5%+5 | 1.5%+5 | 1.5%+5 | 1.5%+5 | ||||||
直流电压 | 量程 | 600.0V | 600.0V | 600.0V | 600.0V | |||||
分辨率 | 0.1V | 0.1V | 0.1V | 0.1V | ||||||
精度 | 1%+5 | 1%+5 | 1%+5 | 1%+5 | ||||||
电阻 | 量程 |
600.0Ω 6.000kΩ 60.00kΩ |
600.0Ω 6.000kΩ 60.00kΩ |
600.0Ω 6.000kΩ 60.00kΩ |
600.0Ω 6.000kΩ 60.00kΩ |
|||||
精度 | 1%+5 | 1%+5 | 1%+5 | 1%+5 | ||||||
电压频率 | 量程 |
9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz |
9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz |
9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz |
9.999Hz 99.99Hz 999.9Hz 9.999kHz 99.99kHz |
|||||
精度 | 0.1%+3 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
电流频率 | 量程 | 45.0-400.0 Hz | 45.0-400.0 Hz | 45.0-400.0 Hz | 45.0-400.0 Hz | |||||
精度 | 0.1%+3 | 0.1%+3 | 0.1%+3 | 0.1%+3 | ||||||
电容 | 量程 | 9.999uF | 99.99uF 999.9uF | 9.999uF | 99.99uF 999.9uF | 9.999uF |
99.99uF 999.9uF |
9.999uF | 99.99uF 999.9uF | |
精度 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | 2%+5 | 5%+5 | ||
二极管 | 3.000V | 3.000V | 3.000V | 3.000V | ||||||
10% | 10% | 10% | 10% | |||||||
真有效值 | - | - | ● | - | ||||||
通断 | ● | ● | ● | ● | ||||||
数据保持 | ● | ● | ● | ● | ||||||
背光 | - | ● | ● | ● | ||||||
CAT等级 | CAT III 300V | CAT III 300V | CAT III 300V | CAT III 300V | ||||||
机身重量 | 132g | 132g | 132g | 154g | ||||||
机身尺寸 | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | 190 mm x 52 mm x 16 mm | ||||||
钳口开度 | 34mm | 34mm | 34mm | 34mm | ||||||
钳臂尺寸 | 10mmX10mm | 10mmX10mm | 10mmX10mm | 10mmX10mm | ||||||
电池 | 2 节 AAA | 2 节 AAA | 2 节 AAA | 2 节 AAA | ||||||
质保 | 1 年 | 1 年 | 1 年 | 1 年 |
通用技术指标
任何端子和接地之间的最高电压 | 300 V |
V/Ω 端子和 COM 端子间的最大差分电压 | 600 V |
显示屏 (LCD) | 6000 个计数,每秒更新 3 次 |
电池类型 | 2 AAA, IEC LR03 |
电池寿命 | 最短 500 小时 |
自动关机时间 | 20 分钟 |
温度 | 工作温度:-10 °C 至 50 °C; |
存放温度: -30 °C 至 60 °C | |
相对湿度 | 工作湿度:非冷凝 (低于 10 °C 时); 10 °C 至 30 °C 时,相对湿度 ≤ 90 %;30 °C 至 40 °C 时,相对湿度 ≤ 75 %;40 °C 至 50 °C 时,相对湿度 ≤ 45 %; |
海拔 | 工作海拔: 2000 m;存放: 12000 m |
温度系数 | 0.1 X (指定精度)/°C (<18°C或>28 °C) |
体积 (高 x 宽 x 长) | 190 mm x 52 mm x 16 mm |
重量 | 132 g (301D 154g) |
钳口开度 | 34 mm |
IP 等级 | IP30 |
安全性 | IEC 61010-1,IEC61010-2-032 CAT III 300 V,污染等级 2 |
电磁环境 | IEC 61326-1: 便携式 |
