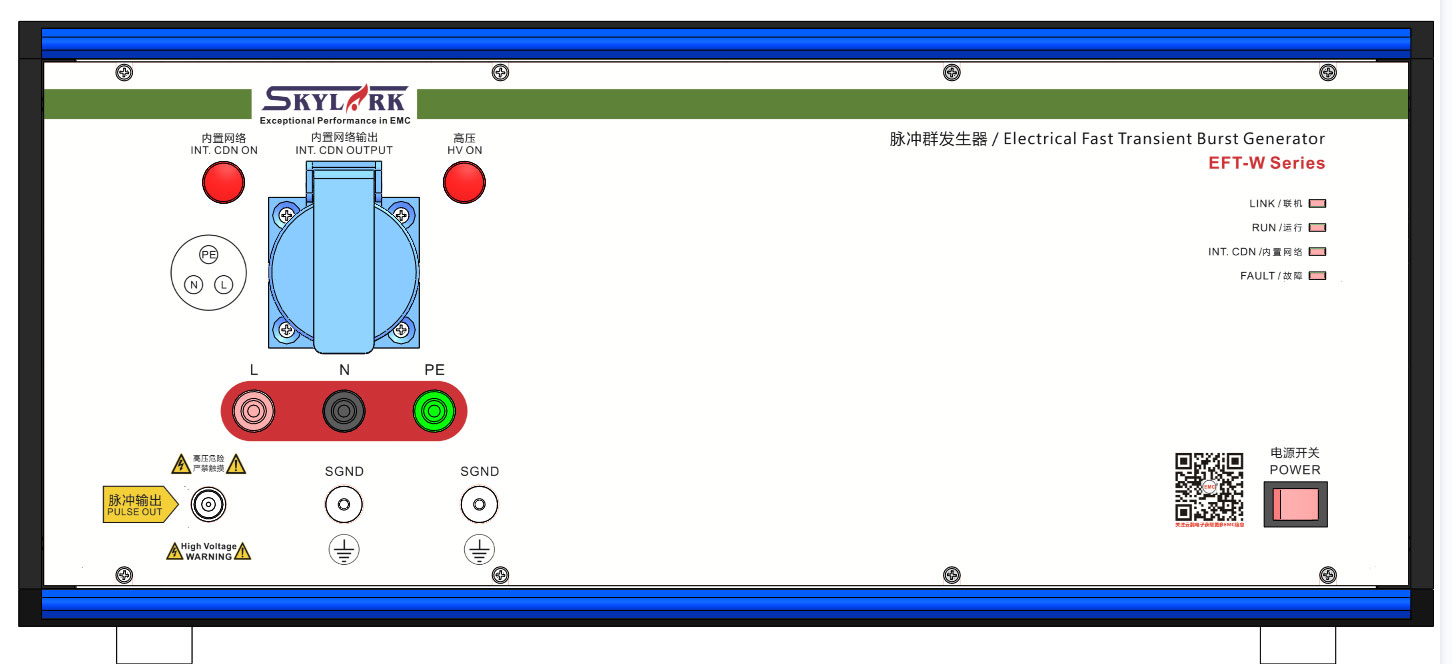

EFT-5K16SW群脉冲发生器
EFT-5K16SW系列群脉冲发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能完全满足IEC 61000-4-4和GB/T 17626.4标准的要求。应用领域：工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等......
技术特点：
✅PAD操作，功能丰富，操作方便，方便仪器面向被测品，软件易升级
✅用户可编程测试程序，多达1000组记忆
✅内置单相三线16A电源网络，网络、主机2合1，小型化设计
✅脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变
✅耦合网络采用很新优化技术，衰减小、输出能量充足
✅EUT输出自带高强度面板接线端子，试品连接更方便、可靠
✅智能型程控高压电源，内置高压过压、过流、短路保护
✅具有自诊断功能，智能判断高压、脉冲输出异常
EFT-5K16SW技术指标
| 型号 | EFT-5K16SW群脉冲发生器 | |
| 开路输出电压 | 0.25－5kV ±5％ | |
| 50Ω负载输出电压 | 0.125－2.5kV ±5％ | |
| 脉冲波形 | 5/50ns，50Ω和1000Ω负载 | |
| 上升时间tr | 5ns ±30％，50Ω负载 | |
| 5ns ±30％，1000Ω负载 | ||
| 脉冲持续时间td | 50ns ±30％，50Ω负载 | |
| 50ns －15/+100sn，1000Ω负载 | ||
| 源阻抗 | 50Ω ±20％ | |
| 输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 | |
| 脉冲重复频率 | 0.1－1200.0kHz ±10％ | |
| 脉冲串长度 | 标准 | 15ms@2.5kHz/5kHz，750μs@100kHz，250μs@300kHz |
| 可调 |
脉冲个数可在1～255选择 脉冲串长度=（脉冲个数-1）/脉冲重复频率 |
|
| 脉冲串周期 | 100－999ms | |
| 触发模式 | 同步或异步； | |
| 同步相位 | 自由设定0－360°，分辨率1° | |
| 可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 | |
|
内置网络容量 |
交流 |
单相220V，16A（Max），50/60Hz |
| 直流 | 220V，16A（Max） | |
| 内置网络耦合方式 | L, N, PE，可任意组合 | |
| 内置网络耦合器件 | 33nF ±10％电容耦合 | |
| 使用环境 | 温度：15°C－35°C相对湿度10%－75% | |
| 系统电源 | AC220±10％，50/60Hz，约300W | |
| 外形尺寸 | 宽470mm×高215mm×深500mm | |
| 整机重量 | 约25kg | |
群脉冲发生器波形参考

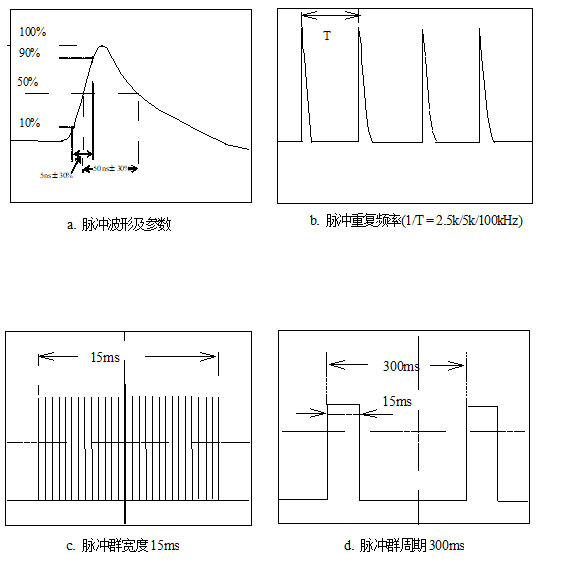

以下是群脉冲各种波形参数：
输出波形示意图
群脉冲发生器实测波形

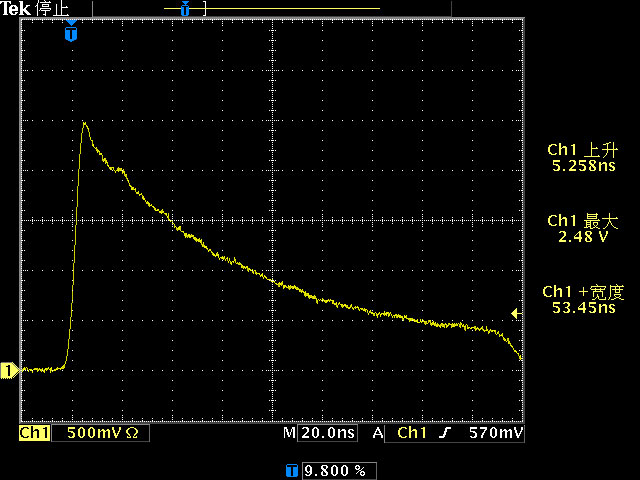

4.8kV 50Ω负载 输出波形图（1000：1）

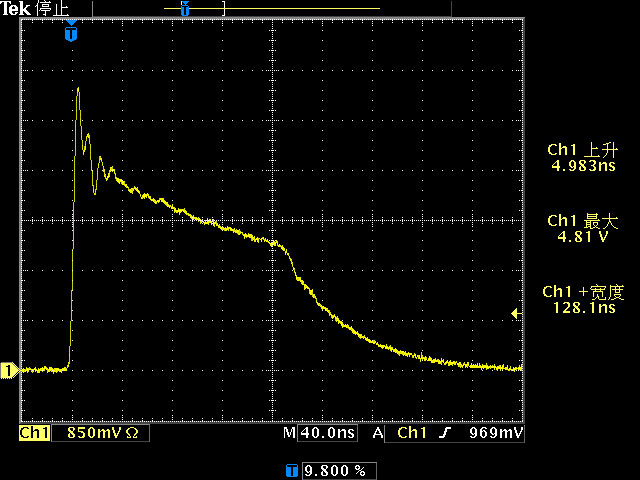

4.8kV 1000Ω负载 输出波形图（1000：1）
深圳银飞公司有售EFT-5K16SW群脉冲发生器，文章来源上海云鹊
