DH3825/DH5921B集中式信号测试分析系统
DH3825/DH5921B集中式信号测试分析系统。是为大型结构的强度和寿命评估试验专门设计，采用 19 英寸标准机箱结构形式，利用以太网交换机扩展，单台计算机可以实现无限通道的准动态、动态应力应变信号并行同步测试和分析。广泛应用于航空航天、汽车工业、机械工程、轨道交通等行业各种结构的性能测试和分析。DH3825采集板卡，完成全桥、半桥、三线制 1/4 桥（120Ω 或 350Ω，订货时确定一种）状态的准动态应力应变的同步采样检测；DH5921B 采集板卡，完成全桥、半桥、三线制 1/4 桥（120Ω 或 350Ω，程控切换）状态的动态应力应变的同步采样检测，配合桥式传感器，可实现力、压力、位移、速度、加速度等物理量的精确测量，接入热电偶传感器进行温度测量，对小于 10V 的电压信号进行检测，分辨率可达 5μV；支持与 MOOG 各型号的加载试验机联机实现同步加载。

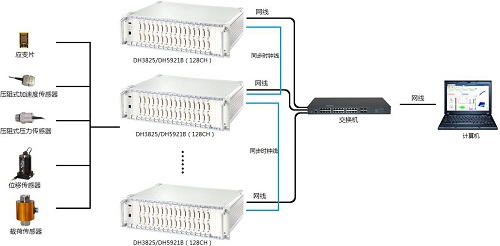

多台仪器级联工作如图 2 所示：
DH3825/DH5921B集中式信号测试分析系统模块化设计功能
1、模块化设计，不同板卡灵活配置，以太网通讯实现无限通道的扩展；
2、适用于机柜安装，组成集中式的测试系统；
3、支持和各种加载试验机的联机同步加载，组成集中式的测试系统，可用于大型结构的疲劳试验；
4、支持智能导线识别功能，方便大型系统测点信息编辑设置；
5、以太网通讯，与计算机实时通讯，可长时间实时、无间断记录多通道信号，所有通道并行同步工作，DH3825 高达采样速率 1kHz/通道，DH5921B 高达采样速率 5kHz/通道，不同板卡混合组合时高达采样速率 1kHz/通道；
6、采样速率 500Hz 以下，采用 NTP 同步方式，实现机箱与交换机之间一根网线同时通讯、同步；
7、采样速率 500Hz 以上，采用同步时钟线串行同步；
8、抗干扰能力强，稳定性好；
9、内置标准电阻，由软件程控设置全桥、半桥、三线制 1/4 桥的桥路状态；
10、所有通道自动测量导线电阻及修正功能；
11、具有应变桥路自检功能，可快速获知通道当前状态；
12、利用计算机海量的存储硬盘，长时间实时、无间断记录所有通道信号；
13、中文视窗 Windows XP/7/8/8.1/10 操作系统下采用 C#编制的采样控制和分析软件，具有极强的实时性以及良好的可移植性、可扩充性和可升级性；
14、为防止数据丢失，根据采样的时间将数据优先存硬盘，数据的管理包括了打开文件、数据备份、文件删除、数据格式转换等功能，保证了数据处理方便可靠；
15、快速简便的一键式可视化参数设置，参数设置过程中实时显示通道工作状态；
16、智能化的多工程数据存储管理机制，方便大型实验、多批次实验数据处理和报告生成，可对多次测量的数据，仅需一次设置就可完成所有信号处理；
17、具有 Word 文档活动报告功能，生成的报告可直接在 Word 中移动光标读数、缩放曲线；
18、提供开发接口和模板，用户可自行开发工程应用插件，无缝加载到软件模块中使用，也可与他人共享使用该插件19、根据用户要求定制软件功能。
DH3825/DH5921B集中式信号测试分析系统系统组成示意图
采集系统与计算机通过以太网通讯，通过网络技术，可实现无限多通道扩展并进行采样，实时进行信号采集、储存、显示和分析等。

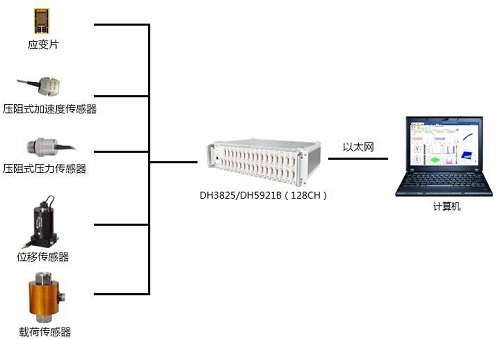

单系统工作如图 1 所示：
DH3825/DH5921B集中式信号测试分析系统系统技术指标
通道数：8 通道/卡，单机箱很多 128 通道，可通过网络扩展至无限通道；
单机箱卡槽数：19 英寸机箱支持 16 卡；
DH3825 板卡技术指标：
1、模数转换器：24 位 Σ-ΔA/D 转换器；
2、采样速率（连续采样）：1、2、5、10、20、50、100、200、500、1kHz/通道；
3、频响范围：DC～35Hz（+0.5dB~-3dB），30Hz 平坦（0.1dB）；
4、输入方式：DIF_DC、GND；
5、桥路方式：全桥、半桥、三线制 1/4 桥；
6、适用应变计电阻值：
（1）三线制 1/4 桥电阻范围：120Ω 或 350Ω，订货时确定一种；
（2）半桥、全桥电阻范围：60Ω～20000Ω 任意设定；
7、应变计灵敏度系数：1.0～3.0 自动修正；
8、供桥电源：
（1）供桥电压（DC）：2V；
（2）桥压精度：不大于 0.1％；
（3）桥压稳定度：不大于 0.05％/小时；
（4）很大输出电流 20mA/CH；
9、应变量程：±50000με，很小分辨率 0.5με；
10、应变示值误差：±（0.5％red±3με）；
11、零点漂移：不大于±3με/2h（输入短路，在很大增益和很大带宽时折算至输入端）；
12、噪声：不大于 1με 有效值；
13、平衡范围：±20000με；
14、长导线电阻修正范围：0～100Ω；
DH5921B 板卡技术指标：
1、模数转换器：24 位 Σ-ΔA/D 转换器；
2、采样速率（连续采样）：1、2、5、10、20、50、100、200、500、1k、2k、5kHz/通道；
3、频响范围：DC～1kHz（+0.5dB~-3dB），250Hz 平坦（0.1dB）；
•输入阻抗：10MΩ+10MΩ；
•输入方式：DIF_DC、GND；
•桥路方式：全桥、半桥、三线制 1/4 桥；
•适用应变计电阻值：
（1）三线制 1/4 桥电阻范围：120Ω、350Ω 程控切换；
（2）半桥、全桥电阻范围：60Ω～20000Ω 任意设定；
•应变计灵敏度系数：1.0～3.0 自动修正；
•供桥电源：
（1）供桥电压（DC）：2V、5V、10V 分档切换；
（2）桥压精度：不大于 0.1％；
（3）桥压稳定度：不大于 0.05％/小时；
（4）很大输出电流 20mA/CH；
•应变量程：满度值±50000με，很小分辨率 0.5με；
•应变示值误差：±（0.5％red±3με）；
•噪声：不大于 1με 有效值；
•零点漂移：不大于±3με/2h（输入短路，在很大增益和很大带宽时折算至输入端）；
•自动平衡范围：±20000με；
•长导线电阻修正范围：0～100Ω；
•电压量程：满度值±10000mV 、±5000mV 、±500mV 、±50mV ，很小分辨率 5μV；
•电压示值误差：不大于 0.5%F.S；
•非线性：不大于 0.1%F.S
4、示值稳定度：±0.1%/4h ；
5、抗混滤波器：
（1）截止频率：采样速率的 1/2.56 倍，设置采样速率时同时设置；
（2）阻带衰减：大于-100dB/oct；
（3）平坦度：±0.1dB ；
6、DH3825 板卡和 DH5921B 板卡混合组合时，高达采样频率达 1kHz；
7、多台仪器同步方式：NTP 同步（500Hz 以下）或者同步时钟线同步（5kHz 以下）；
8、具备桥路自检和导线电阻自动测量功能；
9、支持智能导线识别功能；
10、供电方式：交流供电 220VAC±10 ％ 50Hz±2 ％，直流供电 10V~30V；
11、功耗：128 通道机箱功耗 200W； 5.11 尺寸（mm）：482×133×338 （19 英寸机箱）；
12、重量：12kg（19 英寸机箱满通道下）。
DH3825/DH5921B集中式信号测试分析系统使用环境
适用于 GB/T6587-2012-Ⅱ组条件。
1、温度
•贮存条件：-40℃～60℃；
•极限条件：-10～50℃；
•工作范围：0～40℃；
2、湿度
•工作范围：40℃（20～90）%RH；
•贮存条件：50℃ 90%RH24h；
3、振动（非工作状态）
•频率循环范围：5Hz~55Hz~5Hz；
•驱动振幅（峰值）：0.19mm；
•扫频速率：小于或等于 1 倍频程/min；
•在共振点上保持时间：10min；
•振动方向：x、y、z。
