全新定义的TH2837LX自动变压器测试系统
精度性能提升TH2837LX自动变压器测试系统更贴近客户需求
准确高效的测试
方便的信息保存
性能跃升
贴近顾客需求
快捷的文件系统
无忧升级
助力工艺改进
快速的治具自检
全新定义TH2837LX自动变压器测试参数
|
型号 |
TH2837HX |
|||
|
产品功能配置 |
20Pin变压器扫描测试单组变压器测试 |
20Pin变压器扫描测试单组变压器测试 LCR数字电桥(选件) 提供超过10小时的LCR数字电桥功能体验，体验版在工作超过10小时后将自动关闭。客户确需安装可联系本公司业务人员或代理商另行购买，购买时请提供详细的仪器序列号。 |
||
|
基本测量准确度 |
LCRZ |
0.1% |
0.05% |
|
|
DCR, 圈数比 |
0.1% |
|||
|
校准条件 |
预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms 清“0”：OPEN、SHORT后； 测试电缆长度：0 m |
|||
|
测试信号频率 |
范围 |
20Hz—200kHz |
20Hz—500kHz |
|
|
很小分辨率 |
0.5mHz |
|||
|
准确度 |
0.01% |
|||
|
信号源输出阻抗 |
10Ω、30Ω、50Ω、100Ω可选， ±1% @1kHz |
|||
|
AC测试信号电平 |
正常 |
电平范围 |
5mV—2Vrms ; 50μA—20mArms |
5mV—10Vrms ; 50μA—100mArms |
|
很小分辨率 |
100μV ; 1μA |
|||
|
准确度 |
10%x设定电压+2mV |
|||
|
恒定 |
电平范围 |
10mV—1Vrms ; 100μA—10mArms |
5mV—5Vrms ; 50μA—50mArms |
|
|
很小分辨率 |
100μV ; 1μA |
|||
|
准确度 |
10%x设定电压+2mV |
|||
|
DC偏置电压源 (选件，TH2901) |
范围 |
------ |
0 — ±1A |
|
|
很小分辨率 |
0.5mA |
|||
|
准确度 |
1%x设定电压+2mV |
|||
|
负载开路电压 |
≤9V |
|||
|
变压器测试参数 |
电感, 电容, 阻抗, 交流电阻,品质因数, 漏感，直流电阻, 圈数比, 圈数, 相位,平衡，引脚短路 L, C,Z,ACR,Q,Lk,DCR,Turn Ratio, Turns, Phase, Balance, Pin Short |
|||
|
LCR数字电桥测试参数 |
------ |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk |
||
|
DCR显示范围 |
0.00001 Ω－999.999 MΩ |
|||
|
圈数比显示范围 |
1:0.001-1000:1 |
|||
|
LCR参数显示范围 |
|Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999 — 179.999 θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% |
|||
|
测量速度(≥10 kHz) |
快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） |
|||
|
等效电路 |
串联, 并联 |
|||
|
量程方式 |
自动, 保持 |
|||
|
触发方式 |
内部, 手动, 外部, 总线 |
|||
|
平均次数 |
1－255 |
|||
|
清零功能 |
开路, 短路, 负载 |
|||
|
数学运算 |
直读, ΔABS, Δ% |
|||
|
延时时间设定 |
0 - 60.000s, 1ms步进 |
|||
|
比较器功能 |
10档分选，BIN1～BIN9、NG、AUX |
|||
|
档计数功能 |
||||
|
PASS、FAIL前面板或扫描治具LED显示) |
||||
|
存储器 |
200组LCRZ仪器设定文件 200组变压器扫描设定文件 10组GIF图像文件 |
|||
|
接口 |
控制接口 |
------ |
HANDLER（选件） |
|
|
SCANNER（支持TH1901A-1变压器扫描夹具） |
||||
|
并行通讯接口 |
------ |
GPIB(选件) |
||
|
串行通讯接口 |
USB DEVICE、RS232C |
|||
|
网络通讯接口 |
LAN |
|||
|
存储器接口 |
USB HOST（U盘存储） |
|||
|
条形码扫描 |
√ |
|||
|
通用技术参数 |
||||
|
工作环境 |
温度 |
0°C − 40°C |
||
|
湿度 |
≤90%RH |
|||
|
电源要求 |
电压 |
198V-242V AC |
||
|
频率 |
47.5Hz-52.5Hz |
|||
|
功耗 |
很大80VA |
|||
|
体积(W×H×D) |
430mm×185mm×473mm |
|||
|
重量 |
约13 kg |
|||
|
扫描测试输出脚位数 |
20 Pin |
|
扫描测试软引脚输出 |
用于变压器软输出引脚测试, 共4个。分别为Pin1, Pin20; Pin10, Pin11 |
|
扫描输出脚位分布电容 |
2.0pF-6.0pF |
|
变压器锁紧方式 |
气动 |
|
面板测试控制 |
START, RESET按键， PASS/FAIL LED指示 |
|
Handler接口（从扫描夹具输出）输入/输出信号 |
电源：+5V，GND 输入：START, RESET 通、断信号 输出：PASS, FAIL TTL电平 |
|
电磁阀工作电源输出 |
+24V |
|
外接启动输入 |
脚踏启动开关 |
|
TH26016扫描控制接口 |
30Pin 扫描控制连接电缆 |
|
工作温度, 湿度 |
0°C－40°C, ≤90%RH |
|
体积(W×H×D) |
270mm×186mm×73mm |
|
重量 |
约4kg |

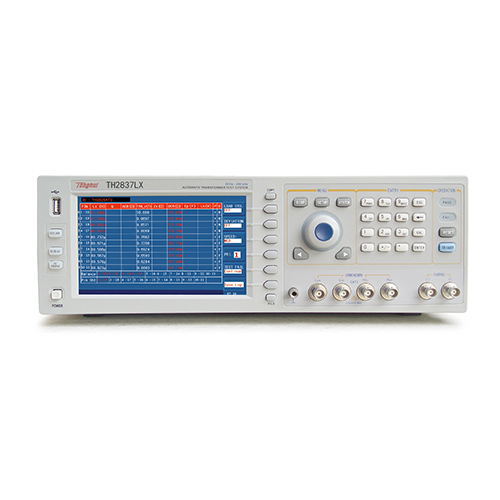

TH2837LX有7英寸16: 9 IFT LCD显示器，800RGBX 480分辨率
仪器简洁、淡雅的外观设计，灵活、便捷的面板操作；高达测试频率500kHz，分辨率0. 5mHz；宽阔的信号幅度范围5mV-10Vrms，分辨率100 μv；很快测试速，度达75次/秒；更宽的阻抗测量范围与更好的小信号测试稳定性；可选配1A偏流源(仅TH2837HX)；改进的高圈数比和弱耦合变压器测试能力；改进的DCR测试能力,提高低电阻绕组的DCR测试能力；单屏可容纳全部扫描测试结果，无需翻页；LCR测试可选择一组或两组主、 副参数显示(仅TH2837HE)；兼容TH1901、TH1805 20Pin变压器扫描治具；灵活的时间标记系统，文件设定、校准偏差与扣除时间均可记忆；对选定的扫描参数进行多档分选；扫描治具继电器自检功能，保证扫描治具的可靠工作；灵活的偏差扣除方式；多种不良处理方式选择；提供单参数测试循环，对独立绕组进行测试判断；管理员与操作员两级密码，提高测试安全和可靠性；机内200组设定文件保存,海量盘设定文件保存能力；以CSV, GIF格 式保存测试数据或图像于USB存储器；机内软件提供Cpk，Cp, Ck等统计分析能力；条形码读入直接调用设定文件，管理测试产品品种；多种文件搜索模式:模糊搜索、精确搜索、条码搜索等；参数设定文件向下兼容TH2818X/TH2819X；提供PC级仪器测试设定文件编程能力( 选件)；USB H0 sT和RS232C两种仪器操作软件在线升级模式；多种接口方式支持_上位机通讯；支持通过LAN接口实现多台仪器组网。文章来源于TongHui同惠
