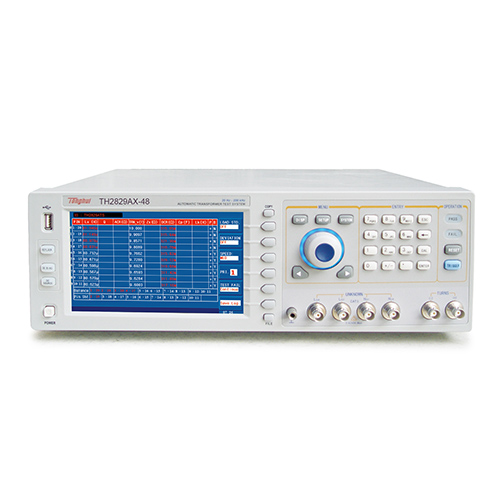

同惠TH2829AX-48自动变压器测试仪效率高
同惠TH2829AX-48自动变压器测试仪效率高。变压器测试仪集一次接线显示、数据采集、分析处理、测控、存储、打印和保护于一体。整个测试过程是自动完成的，它具有效率高、精度高的突出优点。变压器测试仪配备液晶背光显示屏，同时显示三相电压、电流等18个参数；采用数字仪器代替指针式仪器，所有测试数据实时锁定显示在屏幕上，避免了测试过程中视差、转换、计算等因素造成的误差，使测试精度更高。特别是彻底解决了操作人员同时读取多个仪表和记录多组数据的困难，保证了测试数据的准确性和可靠性。
文章来源于TongHui同惠
TH2829AX-48应用在多种场合测试
- 开关变压器扫描测试、综合特性分析
- 网络变压器扫描测试，综合特性分析
- 分立无源元件(电感L，电阻R，电容C )多路扫描测试
- 继电器驱动线包、触点接触电阻多路扫描测试
- 多路直流电阻DC扫3描测试
- 阻抗网络多个无源器件综合测试分析
同惠TH2829AX-48变压器测试仪二极管正反向特性检测
- 测试脚位：48 PIN
- 测试频率：20Hz-200kHz，分辨率: 0. 5mHz
- 信号电平：5mV-2Vrms (可选配2mV- 10Vrms)
- 测试速度：很快13ms .
- 二极管正反向特性检测
- 改进的高|圈数比和弱耦合变压器测试能力
- 改进的DCR测试能力
- 单屏可容纳全部扫描测试结果
- 时间标记系统：可记忆文件设定、校准偏差与扣除时间
- 选定的扫描参数进行多档分选
- 扫描治具继电器自检功能
- 灵活的偏差扣除方式
- 多种不良处理方式选择
- 单参数测试循环，对独立绕组进行测试判断
- 增加安全性：管理员与操作员两级密码
- 内置统计分析能力：Cpk, Cp, Ck等
- 条形码读入直接调用设定文件，管理测试产品品种
- 可选PC级仪器测试设定文件编程能力
- 在线升级模式：USBHOST或RS 232
- 支持通过LAN接口实现多台仪器组网
- 向下兼容TH2818X/TH2819K参数设定文件
- 存储：内部：100组设定文件保存
TH2829系列各型号参数选型
| 产品型号 | TH2829LX | TH2829AX | TH2829AX-24 | TH2829AX-48 | TH2829NX | TH2829BX | TH2829CX | ||||||
| 测试脚位（PIN） | 20 | 20 | 24 | 48 | 72/96/120/144/168/192 | 20 | 20 | ||||||
| 测试频率 | 20Hz—200kHz | 20Hz—500kHz | 20Hz—1MHz | ||||||||||
| 显示 | 7英寸 TFT LCD显示器800×RGB×600 | ||||||||||||
| LCR功能 | 可联系业务员选购永久开通 | ||||||||||||
| 变压器测试参数 | 圈数比 | 圈数 | 相位 | 电感 | 电容 | 漏感 | 品质因数 | 交流电阻 | 直流电阻 | 平衡 | 引脚短路 | 二极管正反向 | |
| Turn Ratio | Turns | Phase | L | C | Lk | Q | ACR | DCR | Balance | Pin Short | Diode P/N | ||
| LCR测试参数 | |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | ||||||||||||
| 基本测量准确度 | LCRZ | 0.05% | |||||||||||
| DCR、圈数比 | 0.1% | ||||||||||||
| 信号源输出阻抗 | 10Ω、30Ω、50Ω、100Ω | ||||||||||||
| 测试速度 (ms/次) | 13ms,90ms，370ms | ||||||||||||
| AC信号电平 | 5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms | ||||||||||||
| DC偏置电压源 | ------ | 0V— ±10V；0mA— ±100mA | |||||||||||
| DC偏置电流源 | 0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902） | ||||||||||||
| DC恒定电流源 | 0mA— ±120mA用于二极管正向特性测试 | ||||||||||||
| 二极管测试 | 正向测试电压 | 0—9.9999V | |||||||||||
| 反向测试电流 | 0—99.999mA | ||||||||||||
| 比较器 | 10档分选,PASS/FAIL指示,档计数功能 | ||||||||||||
| 存储 | 内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像 | ||||||||||||
| 产品型号 | TH2829LX | TH2829AX | TH2829AX-24 | TH2829AX-48 | TH2829NX | TH2829BX | TH2829CX | ||||||
| 测试脚位（PIN） | 20 | 20 | 24 | 48 | 72/96/120/144/168/192 | 20 | 20 | ||||||
| 测试频率 | 20Hz—200kHz | 20Hz—500kHz | 20Hz—1MHz | ||||||||||
| 显示 | 7英寸 TFT LCD显示器800×RGB×600 | ||||||||||||
| LCR功能 | 可联系业务员选购永久开通 | ||||||||||||
| 变压器测试参数 | 圈数比 | 圈数 | 相位 | 电感 | 电容 | 漏感 | 品质因数 | 交流电阻 | 直流电阻 | 平衡 | 引脚短路 | 二极管正反向 | |
| Turn Ratio | Turns | Phase | L | C | Lk | Q | ACR | DCR | Balance | Pin Short | Diode P/N | ||
| LCR测试参数 | |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | ||||||||||||
| 基本测量准确度 | LCRZ | 0.05% | |||||||||||
| DCR、圈数比 | 0.1% | ||||||||||||
| 信号源输出阻抗 | 10Ω、30Ω、50Ω、100Ω | ||||||||||||
| 测试速度 (ms/次) | 13ms,90ms，370ms | ||||||||||||
| AC信号电平 | 5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms | ||||||||||||
| DC偏置电压源 | ------ | 0V— ±10V；0mA— ±100mA | |||||||||||
| DC偏置电流源 | 0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902） | ||||||||||||
| DC恒定电流源 | 0mA— ±120mA用于二极管正向特性测试 | ||||||||||||
| 二极管测试 | 正向测试电压 | 0—9.9999V | |||||||||||
| 反向测试电流 | 0—99.999mA | ||||||||||||
| 比较器 | 10档分选,PASS/FAIL指示,档计数功能 | ||||||||||||
| 存储 | 内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像 | ||||||||||||
TH2829AX-48标准配置
| 配件名称 | 型号 |
| 两端测试线 | TH26004B |
| 脚踏启动开关 | TH2829AX-001 |
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS |
