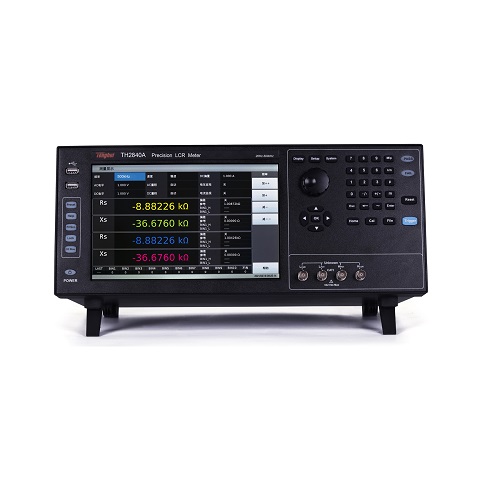

常州同惠TH2840A/B精密LCR数字电桥。同惠全新推出的500kHz-2MHz电桥面世，TH2840具备数字电桥和变压器测试仪的仪表功能 ，可以在电桥、变压器测量、变压器扫描、定位扫描相应的测试页面进行操作。配置两个USB HOST 接口，用于连接U 盘存储器,进行文件的保存与调用，也可以连接鼠标、键盘、扫描枪等设备。注意，同一时间只能插入一个U 盘存储器。TH2840A、TH2840B没有变压器次级测量端，无变压器扫描功能，TH2840采用了10.1寸电容触摸显示屏，包括标题区、测量条件区、4参数结果显示区、分选结果显示区、菜单区，标题区、状态栏。可以进行电桥功能和变压器测量和扫描功能的切换，电桥页面测量条件区域有有9个光标域，分别是：频率， 速度， DC偏置，AC电平， AC量程， 电压监视，DC电平， DC量程， 电流监视。

TH2840A/B精密LCR数字电桥满足不同元件测试

产品型号			TH2840A	TH2840B
显示	显示器		10.1英寸电容触摸屏
	比例		16:9
	分辨率		1280×RGB×800
测量参数	方式		四参数任意选择
	AC		Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
	DC		RDC、VDC、IDC
测试频率	范围		20Hz-500kHz	20Hz-2MHz
	精度		0.01%
	分辨率		0.1mHz (20.0000Hz-99.9999Hz)
			1mHz (100.000Hz-999.999Hz)
			10mHz (1.00000kHz-9.99999kHz)
			100mHz (10.0000kHz-99.9999kHz )
			1Hz (100.000kHz-999.999kHz)
			10Hz (1.00000MHz-2.00000MHz)
AC测试信号模式	额定值(ALC OFF)		设定电压为测试端开路时Hcur电压
			设定电流为测试端短路时从Hcur流出电流
	恒定值(ALC ON)		保持DUT上电压与设定值相同
			保持DUT上电流与设定值相同
测试电平	电压范围		5mVrms-20Vrms	F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms
	准确度		±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms）
	分辨率		1mVrms（5mVrms-0.2Vrms）
			1mVrms（0.2Vrms-0.5Vrms）
			1mVrms(0.5Vrms-1Vrms)
			10mVrms(1Vrms-2Vrms)
			10mVrms(2Vrms-5Vrms)
			10mVrms(5Vrms-10Vrms)
			10mVrms(10Vrms-20Vrms)
	电流范围		50μArms-100mArms
	分辨率(100Ω内阻)		10μArms (50μArms-2mArms)
			10μArms (2mArms-5mArms)
			10μArms (5mArms-10mArms)
			100μArms (10mArms-20mArms)
			100μArms (20mArms-50mArms)
			100μArms (50mArms-100mArms)
RDC测试	电压范围		100mV-20V
	分辨率		1mV(0V-1V)
			10mV(1V-20V)
	电流范围		0mA-100mA
	分辨率		10μA(0mA-10mA)
			100μA(10mA-100mA)
DC偏置	电压范围		0V-±40V
	准确度		AC≤2V 1%×设定电压+5mV
			AC>2V 2%×设定电压+8mV
	分辨率		1mV(0V-1V)
			10mV(±1V- ±40V)
	电流范围		0mA-±100mA
	分辨率		10μA(0mA-10mA)
			100μA(10mA-100mA)
内置电流源	电流范围		0mA-2A
	准确度		I>5mA ±（2%×设定值+2mA）
	分辨率		1mA
测试端配置			四端对
测试电缆长度			0m、1m、2m、4m
输出阻抗			30Ω，±4%@1kHz
			100Ω，±2%@1kHz
数学运算			与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%
等效方式			串联、并联
校准功能			开路OPEN、短路SHORT、负载LOAD
测量平均			1-255次
量程选择			自动AUTO、手动HOLD
量程配置	LCR		100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
	RDC		1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
测量时间（ms）			快速+:0.56ms 快速:3.3ms 中速: 90ms 慢速: 220ms
高达准确度			0.05%（具体参考说明书）
测量显示范围
Cs、Cp			0.00001pF-9.99999F
Ls、Lp			0.00001μH-99.9999kH
D			0.00001-9.99999
Q			0.00001-99999.9
R、Rs、Rp、X、Z、RDC			0.001mΩ-99.9999MΩ
G、B、Y			0.00001μs-99.9999S
VDC			±0V-±999.999V
IDC			±0A-±999.999A
θr			-3.14159-3.14159
θd			-179.999°-179.999°
Δ%			±（0.000%-999.9%）
多功能参数列表扫描	点数		201点，每个点可设置平均次数，每个点可单独分选
	参数		测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A)
	触发模式		顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次
			步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在很后的/EOM才输出
	其他特点		1.扫描参数与测试参数都有多种复制功能 2.每个扫描点均可设置延时
	比较器		每个扫描点很多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断
图形扫描	扫描点数		51、101、201、401、801点可选
	结果显示		每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值
	扫描轨迹		1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏
	显示范围		实时自动、锁定
	坐标标尺		对数、线性
	扫描参数		频率、AC电压、AC电流、DCV BIAS / DCI  BIAS(100mA) / DCI  BIAS(2A)
	触发方式	单次	手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描
		连续	从起点到终点无限次循环扫描
	结果保存		图形、文件
比较器	Bin分档		10Bin、PASS、FAIL
	Bin偏差设置		偏差值、百分偏差值、关
	Bin模式		容差、连续
	Bin计数		0-99999
	档判别		每档很多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定很大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别
	PASS/FAIL指示		满足Bin1-10,前面板PASS灯亮，否则FAIL灯量
数据缓存			201个测量结果可分批读取
存储调用	内部		约100M非易失存储器测试设定文件
	外置USB		测试设定文件、截屏图形、记录文件
键盘锁定			可锁定前面板按键，其他功能待扩充
接口	USB HOST		2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个
	USB DEVICE		通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。
	LAN		10/100M以太网自适应
	HANDLER		用于Bin分档信号输出
	外部DC BIAS控制		支持TH1778A
	RS232C		标准9针，交叉
	RS485		可以接受改制或外接RS232转RS485模块
开机预热时间			60分钟
输入电压			100-120VAC/198-242VAC可选择，47-63Hz
功耗			不小于130VA
尺寸（WxHxD）mm3			430x177x265
重量（kg）			11kg

附件表：

标配
配件名称	型号
带盒四端绝缘带锁Kelvin测试线	TH26011BS
夹具	TH26048
短路片	TH26010
