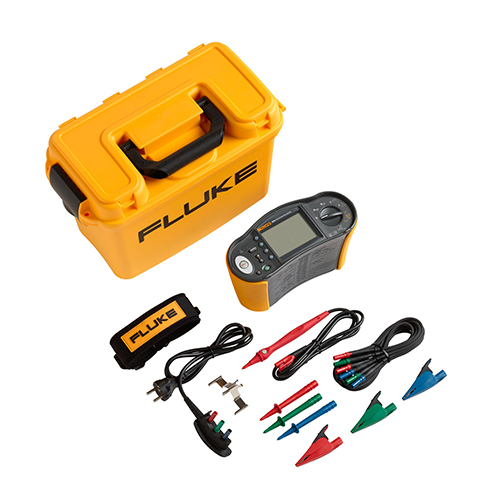

Fluke1662多功能安装测试仪高效合规测试
Fluke1662多功能安装测试仪高效合规测试。Fluke1662一款可靠的基本安装测试仪。Fluke1662可为用户提供Fluke的可靠性、简单的操作和基本安装测试所需的所有测试功能。1660系列测试仪可验证家庭、商业和工业应用中的电气安装安全。Fluke1662增加自动测试功能,可以按要求依次执行5个安装测试,包括可选的A、AC和RCD类型自动测试,可确保固定布线安全正确地安装,并符合当地标准的要求。Fluke1662可以减少手动连接次数,降低出错概率,与之前的Fluke型号相比,测试时间可以缩短高达40%。
Fluke1662多功能安装测试仪的测试功能
电压真有效值(交流和直流)和频率
接线极性检查功能,检测损坏的PE线和N线
绝缘电阻
连通性和电阻
使用连通性测试测量电机绕组(@10mA)
环路和线路阻抗
预期接地故障电流(PEFC/IK)
预期短路电流(PSC/IK)
RCD脱扣时间
RCD脱扣电流(斜坡测试)
在一个测试中测量RCD/A型和AC型脱扣时间和脱扣电流
RCD可变测试电流
自动RCD测试序列
相序测试
多功能安装测试仪Fluke1662技术参数
- 尺寸:10cm(长)x25cm(宽)x12.5 cm(高)
- 重量(带电池):约1.3kg
- 电池规格、数量:1.5VAA电池(IEC/LR6),6节
- 密封性能:IP40
- 安全性:符合IEC/EN61010-1、UL61010、ANSI/ISA–s82.02.01和CAN/CSAc22.2No.1010标准
- 过压等级:CATIII/500V;CATIV300V
- 性能:IEC/EN61557-1到IEC/EN61557-7和IEC/EN61557-10
- 交流和直流电压测量(真有效值):量程500V;分辨率0.1V;精度0.8%+3;输入阻抗360kΩ;过载保护-660V真有效值
- 通断性测试 (RLO):量程(自动量程选取)20Ω/200Ω/2000Ω;分辨率0.01 Ω/0.1Ω/1Ω;开路电压>4V
- 回路阻抗和线路阻抗(ZI):量程10Ω(大电流mΩ模式)/20Ω/200Ω/2000Ω;分辨率1mΩ/0.01Ω/0.1Ω/1Ω
- 预期接地故障电流PSC测试:量程1000A/10kA(50kA);分辨率1A/0.1kA
- 绝缘电阻测量(RISO):测试电压100-250-500-1000V;测试电压精度(在额定测试电流条件下)+10%,-0%
测试电压 | 绝缘电阻量程 | 分辨率 | 测试电流 |
50V | 20MΩ/50MΩ | 0.01MΩ/0.1MΩ | 1mA@50kΩ |
100V | 20MΩ/100MΩ | 0.01MΩ/0.1MΩ | 1mA@100kΩ |
250V | 20MΩ/200MΩ | 0.01MΩ/0.1MΩ | 1mA@250kΩ |
500V | 20MΩ/200MΩ/500MΩ | 0.01MΩ/0.1MΩ/1MΩ | 1mA@500kΩ |
1000V | 20MΩ/200MΩ/1000MΩ | 0.01MΩ/0.1MΩ/1MΩ | 1mA@1MΩ |
- RCD脱扣电流测量/斜坡测试:电流量程-RCD额定电流的30%到110%;步进值-IΔN的10%;保持时间:G 型(300ms/步长),S 型(500ms/步长);测量精确度±5%
