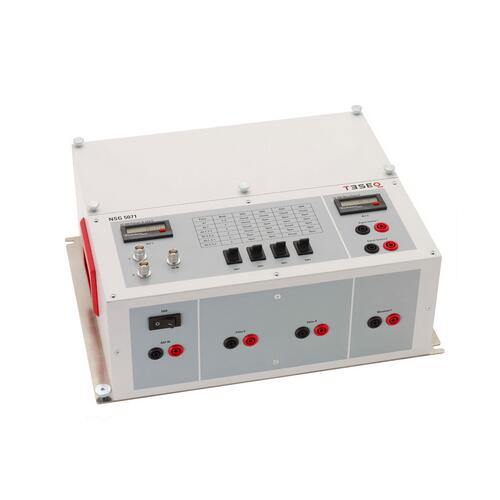

TESEQ的NSG5071触发开关瞬态测试电路的设计完全符合EMC-CS-2009.1标准，针对使用电感/继电器瞬态发生器测试电路的测试CI 220脉冲A1，A2-1，A2-2，C1，C2和RI 130。 NSG5071触发开关瞬态测试电路还在该测试电路中使用CI 260波形F，该电路使用相同类型的继电器。 NSG5071触发开关瞬态测试电路在附录F中对于A，C脉冲和RI130以及对于CI 260波形F的图19-10进行了定义。

NSG5071触发开关瞬态测试电路的基本原理是实际开关瞬变的更好的重复性。 该测试电路的可重复性不是来自传统进行的汽车抗扰度测试的输出特性，而是来自使用几个预定义组件的发生器的固定设计。 许多这些组件在标准中被定义为“关键”，不允许替换。 这些组件按照标准的要求使用。

NSG5071触发开关瞬态测试电路优点：
根据福特标准EMC-CS-2009设计
瞬态干扰CI 220 A和C脉冲
CI 260波形F
用户可更换继电器

NSG5071触发开关瞬态测试电路参数：
使用的关键部件（如标准所定义的）：Potter和Brumfield KUP-14A15-12
5μH奥斯本变压器PN 8745
100毫亨奥斯本变压器PN 32416
直流电流：10A提供继电器用户安装的继电器高达可达30 A.
直流电压：15 V.
